3D-датчик приближения, TL-Touch, BlTouch, 3DTouch

Prawdopodobnie, najpopularniejszy i najbardziej rozpoznawalny czujnik zbliżeniowy, dedykowany do drukarek 3D.

Na rynku jest obecnie wiele klon'ów opisywanego czujnika. Różnią się głównie konstrukcją wewnętrzną, co jest praktycznie nie rozpoznawalne podczas oglądania zdjęć przedmiotu.

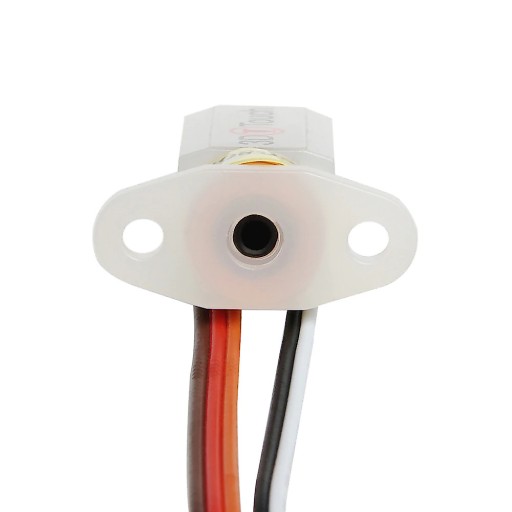

Oferowane u mnie posiadają plastikowe osie (odporne na skrajnie wysokie temperatury stołu grzewczego), oraz obudowę z białego, lekko mlecznego tworzywa. Konstrukcyjnie wewnątrz znajdują się dwie sygnalizacyjne diody LED, których zaświecenie widoczne jest poprzez obudowę i sygnalizuje aktualny stan pracy czujnika.

UWAGA !

Decydując się na zakup czujnika z jednej konkretnej oferty, nie należy wspierać się opisami (instrukcjami) zawartymi w innych ofertach, gdyż na rynku jest obecnie wiele różnych, pozornie takich samych wersji, które różnią się między sobą niezauważalnymi detalami (kolory wyprowadzanych przewodów), mającymi zasadniczy wpływ na skuteczne i sprawne działanie czujnika, oraz stwarzającymi ryzyko uszkodzenia lub zniszczenia urządzenia na skutek niewłaściwego podłączenia do płyty głównej drukarki.

Montując czujnik posiłkuj się jedynie opisem i instrukcją zawartą w tej ofercie z której go zakupiłeś.

Wymiary czujnika przedstawia grafika obok.

.

Dane techniczne:

• Napięcie pracy: do 5 V
• Nominalny pobór prądu: 15 mA
• Max. szczytowy pobór prądu: 300 mA
• Długość kabla: 20 mm + 100 cm przedłużka
• Waga czujnika: 10 g
• Waga zestawu: 25 g

Okablowania:

• 3-pin: zielony (-, GND), czerwony (+ 5V), żółty (sygnał sterujący)
• 2-pin: czarny (-, GND), biały (Z min)

Zestaw zawiera:

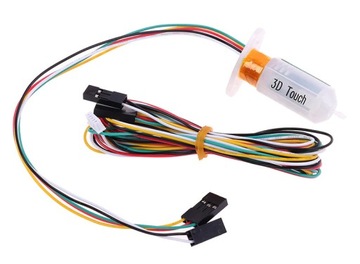

• 1 X 3DTouch automatyczny czujnik poziomu
• 1 X 3 Pin prosty Pin
• 1 X 2 Pin prosty Pin
• 2 X śruba + nakrętka - do mocowania
• 1 X Dupont obudowa 3 Pin - złączka przewodu - wsuwka
• 1 X Dupont obudowa 2 Pin - złączka przewodu - wsuwka
• 7 X Dupont Terminal - styki wtyczek - wsuwek
• 1 X wiązka kabli 1mb. - przedłużka przewodu

Cały zestaw jest estetycznie i bezpiecznie zapakowany a jego pełną zawartość przedstawia powyższa lista.

Wymiary przedstawia grafika obok. Są tam podane również zalecane odległości od bloku grzewczego.

Po zamontowaniu czujnika wskazana jest wstępna kalibracja wysokości, realizowana poprzez pokręcanie wewnętrznej śruby ampulowej, ustalającej długość wysuwania się bagnetu (osi ruchomej odpowiedzialnej za dokładność pomiarów wysokości głowicy względem stołu drukarki) - grafika obok.

.

W montażu czujnika pomoże film z poniższej strony:

https://www.youtube.com/watch?v=6aofhlAooUE

oraz strona informacyjna:

http://www.geeetech.com/wiki/index.php/3DTouch_Auto_Leveling_Sensor

.

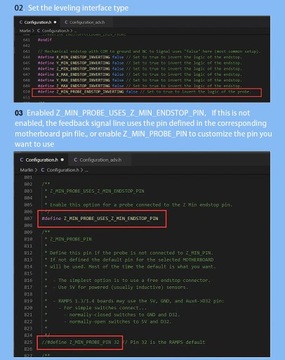

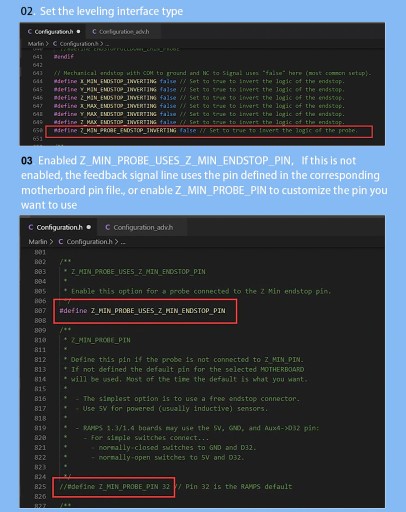

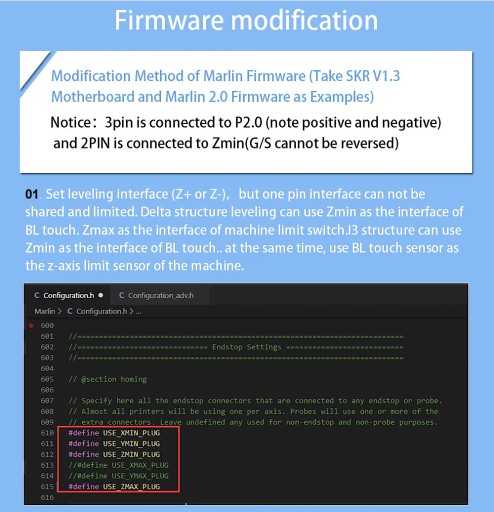

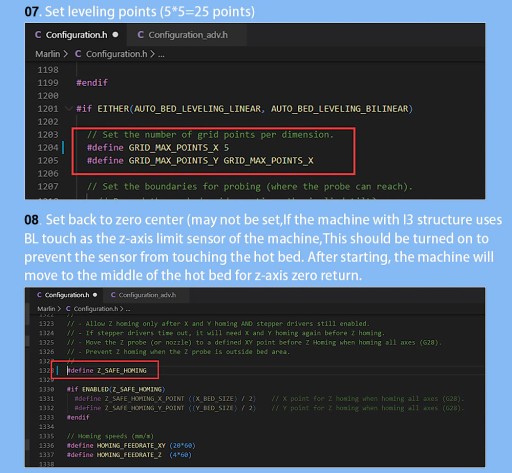

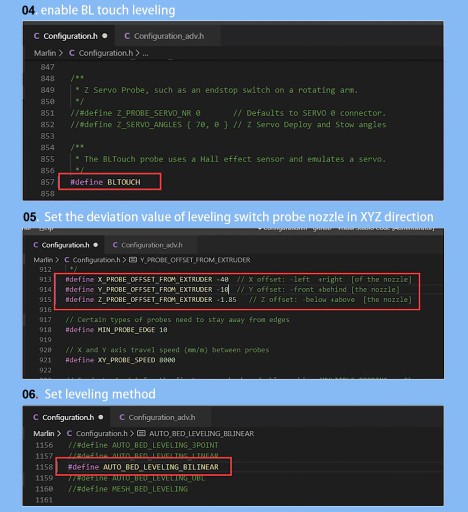

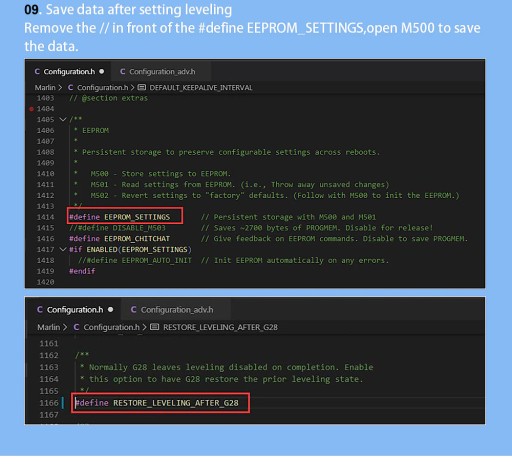

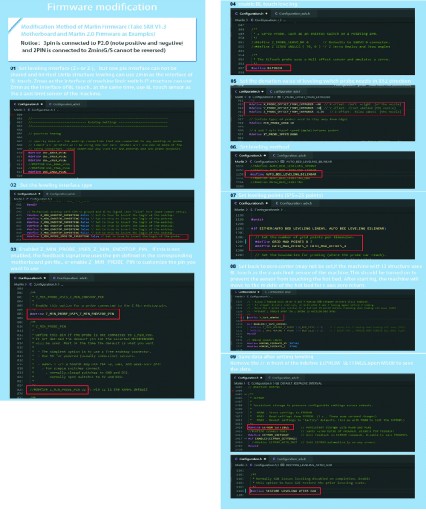

Poniżej niektóre zmiany softu, jakie należy wykonać, aby uzyskać sprawną współpracę czujnika z drukarką.

Należy pamiętać, że:

Automatyczny, dotykowy czujnik poziomu stołu drukarek 3D, nie jest plug_and_play. Będziesz musiał dokonać pewnych modyfikacji oprogramowania układowego, a dla niektórych płyt sterowania może być konieczne wykonanie lutowania na złączu. Co więcej, ten czujnik nie jest kompatybilny z niektórymi płytami, takimi jak Melzi V2.0, V3.0 i niektórymi płytami MKS. Przed zakupem zwróć uwagę na połączenie przewodowe i sprawdź, czy płyta sterowania którą posiadasz obsługuje czujniki dotykowe 3D tego rodzaju.
