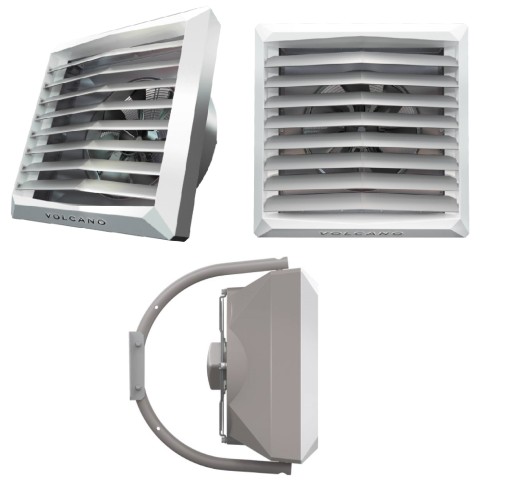

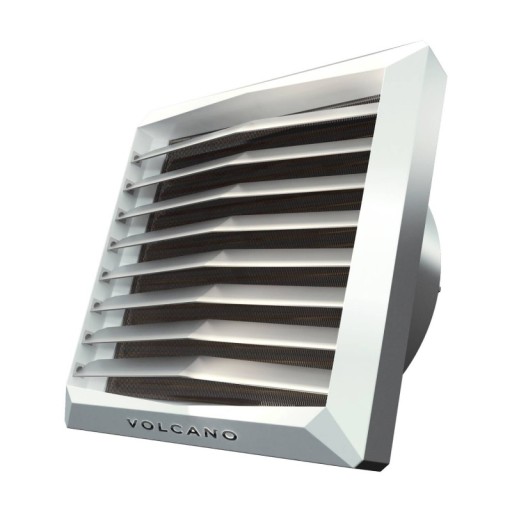

VOLCANO VR3 ВОДОНАГРЕВАТЕЛЬ 75 КВТ AC + КОНТРОЛЛЕР

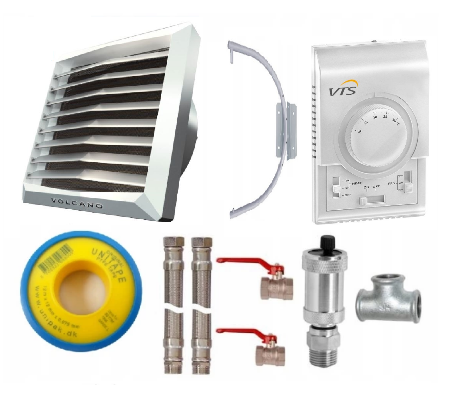

Nagrzewnica wodna VTS Volcano VR3 AC 13-75 kW

wraz z konsolą montażową oraz sterownikiem WING AC.

Dane techniczne

• Silnik: AC
• Zakres mocy grzewczej: 13-75 kW
• Ilość rzędów nagrzewnicy: 3
• Max. wydajność powietrza: 5700 m3/h
• Max. temp. czynnika grzewczego: 130°C
• Max. ciśnienie robocze: 1,6 MPa
• Max. poziomy zasięg powietrza: 25 m
• Max. pionowy zasięg powietrza: 12 m
• Pojemność wodna: 3,1 dm3
• Średnica króćców przyłączeniowych: 3/4"
• Waga urządzenia (bez wody): 25,5 kg
• Napięcie zasilania: 1~230/50 V/Hz
• Moc silnika: 0,45 kW
• Prąd znamionowy silnika: 1,95 A
• Obroty silnika: 1380 rpm
• Stopień ochrony silnika: IP54
• Producent: VTS

Sterownik naścienny WING AC/VOLCANO AC

• Napięcie zasilania: 220-240 V
• Dopuszczalne obciążenie: 6 (3) A
• Zakres nastawy: 10 - 30°C
• Parametry otoczenia pracy: -10 - 50°C
• Współpraca z silnikami: AC
• Pomiar temperatury: Zintegrowany w urządzeniu
• Sygnał wyjściowy: ON/OFF
• Stopień ochrony: IP30
• Producent: VTS

Sterownik naścienny WING stosowany jest do sterowania pracą nagrzewnic VOLCANO z trójbiegowymi silnikami AC.

Przełącznik grzania steruje pracą siłownika zamontowanego na zaworze nagrzewnicy VOLCANO.

Wbudowany termostat automatycznie wyłącza nagrzewnicę, w zależności od nastawionej na pokrętle termostatu temperatury.

Współpraca z nagrzewnicami

Sterownik w zależności od mocy nagrzewnicy może współpracować z różną liczbą urządzeń.

Liczba podpiętych nagrzewnic z silnikiem AC do sterownika:

• VR MINI AC - 4 sztuki
• VR1 AC - 2 sztuki
• VR2 AC - 2 sztuki
• VR3 AC - 1 sztuka

WYSOKO JAKOŚĆ I NISKA CENA :

• wysoka wydajność urządzenia

• niezawodny trzybiegowy silnik

• trójstopniowa regulacja prędkości obrotowej wentylatora

• szybki montaż i intuicyjne podłączenie

• konkurencyjna cena

INNOWACYJNOŚĆ

Smart Lock - Opatentowany system łączenia gwarantuje trwałe i precyzyjne dopasowanie elementów obudowy.

Kształt i kolor - Lekka i czysta linia obudowy w połączeniu z uniwersalną kompozycją kolorystyczną zapewnia harmonijną adaptację do każdego typu pomieszczenia.

Materiał (ABS) - Obudowa wykonana z najwyższej klasy ABS z domieszką pigmentów anty UV charakteryzuje się dużą wytrzymałością mechaniczną, trwałością i odpornością na wysoką temperaturę. Zastosowane tworzywo zapewnia niezmienną estetykę oraz możliwość łatwego czyszczenia gwarantując wieloletnią wytrzymałość.

NOWOCZESNOŚĆ

Wymiennik ciepła - 1-rzędowa nagrzewnica o większej powierzchni wymiany ciepła zapewniają optymalne dopasowanie mocy grzewczej do potrzeb obiektu.Rozwinięta powierzchnia wymiany ciepła i możliwość pracy z czynnikami niskotemperaturowymi.Test wszystkich wymienników zapewnia 100% weryfikacji ich szczelności.

Dyfuzor - Konstrukcja dyfuzora została zaprojektowana tak, by zagwarantować całkowitą integrację z tyłem obudowy i wentylatorem.

Kierownice powietrza - Możliwość uzyskania optymalnej ekspozycji powierzchni wymiennika, przy jednoczesnym ukryciu elementów konstrukcji.

ENERGOOSZCZĘDNOŚĆ

Pełen recykling: Urządzenie zaprojektowane z myślą o środowisku naturalnym. 100% użytych materiałów może być użytych w procesie recyklingu.

Wydajne wentylatory :Zoptymalizowany profil oraz zwiększona powierzchnia łopatek wentylatora gwarantują niskie koszty eksploatacji i cichą pracę.

Oszczędność energii: Optymalny kształt wentylatora oraz zastosowanie wydajnego silnika AC zapewniają oszczędność energii elektrycznej w porównaniu z tradycyjnymi rozwiązaniami.

Wymiary w mm

Parametry pracy

• Tp1 - temperatura powietrza na wlocie do urządzenia
• Tp2 - temperatura powietrza na wylocie z aparatu
• Tz - temperatura czynnika na zasilaniu do urządzenia
• Tp- temperatura czynnika na powrocie z urządzenia
• Pg - moc grzewcza urządzenia
• Qp - przepływ powietrza
• Qw - strumień przepływu czynnika w wymienniku
• Δpw - spadek ciśnienia czynnika w wymienniku

Zastosowanie

• szklarnie
• magazyny
• hale produkcyjne
• warsztaty samochodowe
• centra handlowe
• hale sportowe
• kościoły
• oraz w pozostałych obiektach posiadających źródło ciepłej wody, wymagających ekonomicznego ogrzewania metodą nadmuchową.
