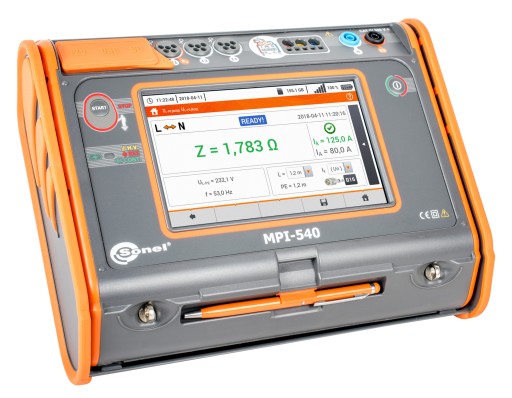

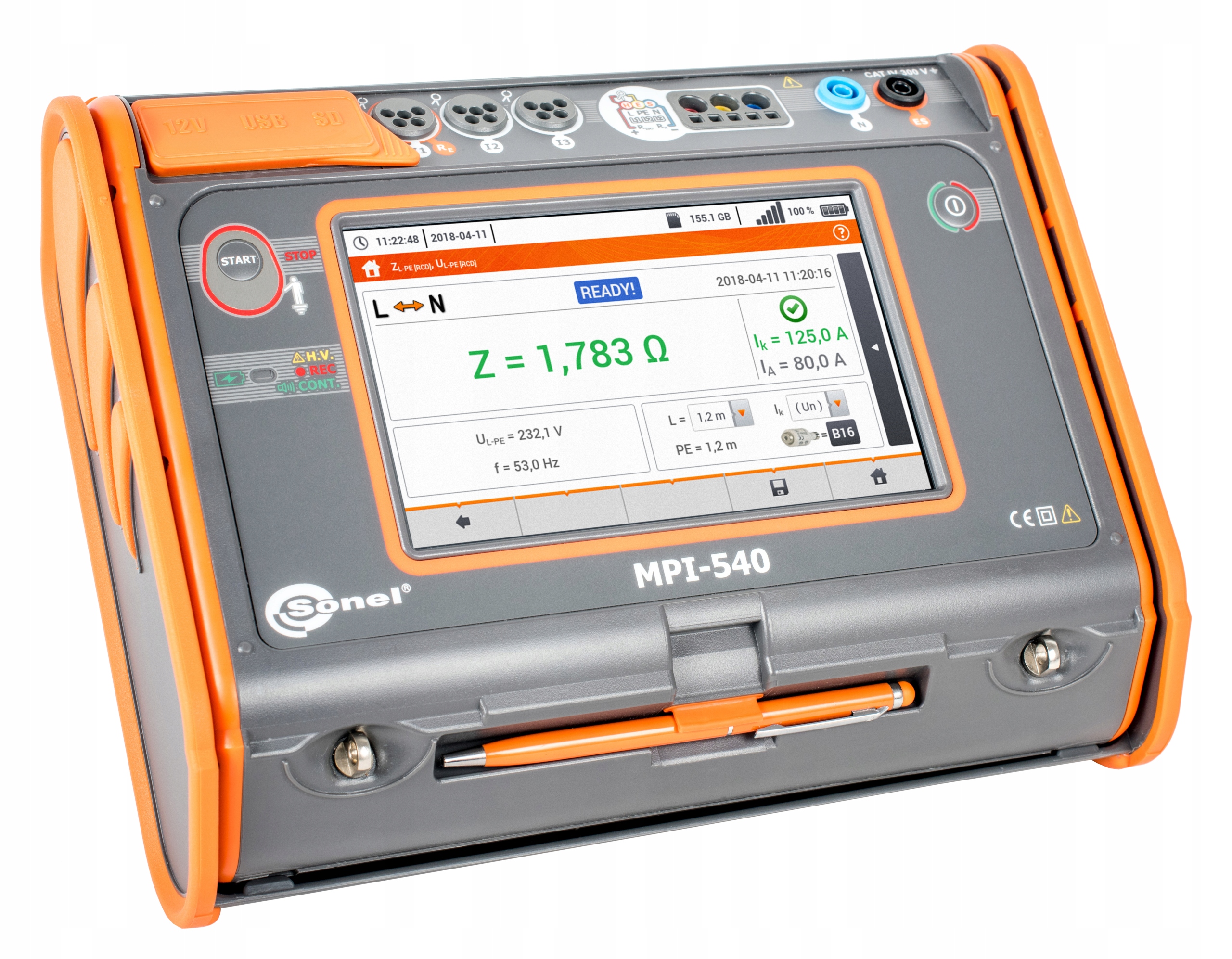

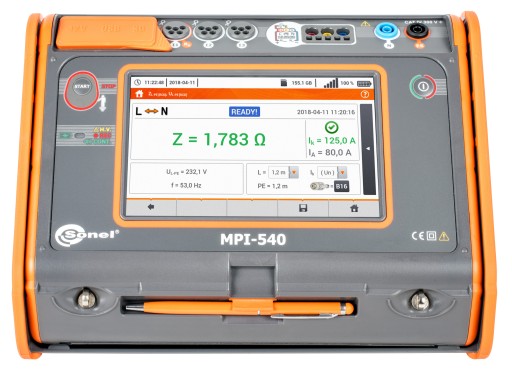

Счетчик MPI-540 с зажимами 3xF3A Sonel + программа PE6

Miernik MPI-540 z wyposażeniem standardowym + program PE6

Miernik Sonel MPI-540 przeznaczony jest do sprawdzania domowych i przemysło­wych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Dodatkowo użytkow­nik ma możliwość rejestracji parametrów sieci elektrycznych znajdujących się na tych obiektach. Umożliwia to kontrolę jakości energii elektrycznej, oraz pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uni­wersalnego urządzenia.

Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. au­totesty), które można również rozbudowywać o własne sekwencje. Wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych umożliwi adapter AUTO ISO-1000C.

Więcej niż miernik wielofunkcyjny:

• największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
• wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
• akumulator Li-Ion – dłuższe działanie miernika
• pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
• szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
• autotesty - możliwość wykonywania automatycznych pomiarów w sekwencji* - uproszczenie pomiarów
• szybka ścieżka od pomiarów do raportu – oszczędność czasu
• trójfazowy rejestrator parametrów sieci elektro-energetycznych – podstawowa diagnostyka jakości zasilania
• odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
• parametry mierzone w klasie S normy EN 61000-4-30 – duża dokładność pomiarów
• kalkulator strat energii - szybka diagnoza potencjalnych oszczędności

Przyrządem tym można wykonać wszystkie pomiary w odbiorczych instalacjach elektrycznych zgodnie z obowiązującymi przepisami:

• impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD)
• parametry wyłączników RCD
• rezystancja izolacji
• rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu)
• ciągłość połączeń ochronnych i wyrównawczych
• pomiar oświetlenia
• test kolejności faz
• test kierunku obrotów silnika

Przyrząd może rejestrować parametry sieci elektro-energetycznych 50/60 Hz w klasie S normy EN 61000-4-30:

• napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
• prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych)
• częstotliwość w zakresie 40 Hz – 70 Hz
• moc czynna (P), bierna (Q), pozorna (S)
• współczynnik mocy (PF), cosφ
• harmoniczne (do 40-tej w napięciu i prądzie)
• współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Wyposażenie standardowe

W skład standardowego kompletu dostarczanego przez producenta wchodzą:

 miernik MPI-540 – WMPLMPI540

 komplet przewodów pomiarowych:

 adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko) (kat. III 300 V) – WS-03 –

WAADAWS03

 przewody 1,2 m w kat. III 1000 V zakończone wtykami bananowymi – 4 szt.:

o żółty – WAPRZ1X2YEBB

o czerwony – WAPRZ1X2REBB

o niebieski – WAPRZ1X2BUBB

o czarny z oznacznikiem N – WAPRZ1X2BLBBN

 przewód do pomiaru uziemień na szpuli (wtyki bananowe):

o 15 m niebieski – WAPRZ015BUBBSZ

o 30 m czerwony – WAPRZ030REBBSZ

 przewód do transmisji, zakończony wtykami USB – WAPRZUSB

 krokodylek 1 kV 20 A (kat. III 1000 V) – 4 szt.:

 żółty K02 – WAKROYE20K02

 czerwony K02 – WAKRORE20K02

 niebieski K02 – WAKROBU20K02

 czarny K02 – WAKROBL20K02

 sonda ostrzowa z gniazdem bananowym (kat. III 1000 V) – 3 szt.:

 żółta – WASONYEOGB1

 czerwona – WASONREOGB1

 niebieska – WASONBUOGB1

 sonda 30 cm do wbijania w grunt – 2 szt. – WASONG30

 adapter do złączki szynowej z gwintem M4/M6 – komplet 4 szt (do złączki szynowej z gwintem

M4 i M6) – WAADAM4M64

 zasilacz do ładowania akumulatorów Z7 – WAZASZ7

 przewód do ładowania akumulatorów (wtyk IEC C13, 230 V) – WAPRZLAD230

 przewód do ładowania z gniazda zapalniczki samochodowej – WAPRZLAD12SAM

 futerał na miernik i akcesoria – WAFUTL2

 szelki do miernika (długie 1,5 m i krótkie 30 cm) – WAPOZSZEKPL

 pojemnik z akumulatorem Li-Ion 11,1 V 3,4 Ah – WAAKU15

 karta microSD 4 GB

 cęgi elastyczne F-3A o prądzie do 3 kA AC (Ø 120 mm) – 3 szt. – WACEGF3AOKR

 instrukcja obsługi

 karta gwarancyjna

 certyfikat kalibracji

+

Oprogramowanie PE6
