РЕГУЛЯТОР ЗАРЯДА АККУМУЛЯТОРА СОЛНЕЧНЫЙ КОНТРОЛЛЕР

50B30 SOLARNY REGULATOR KONTROLER ŁADOWANIA 30A, do paneli fotowoltaicznych 12/24V z wyświetlaczem LCD i portami USB

Niewątpliwą zaletą i wyróżniającą cechą wśród innych tanich regulatorów jest możliwość pracy paneli o napięciu wyższym niż 23V (do 50V) z akumulatorami 12V. Mimo, że wygląda podobnie do innych tego typu regulatorów, to jednak wewnątrz zastosowano inną elektronikę.

Jeśli nie jesteś pewien jak dobrać regulator przeczytaj załączoną na dole, w zakładce: "Dodatkowe informacje" instrukcję do regulatora.

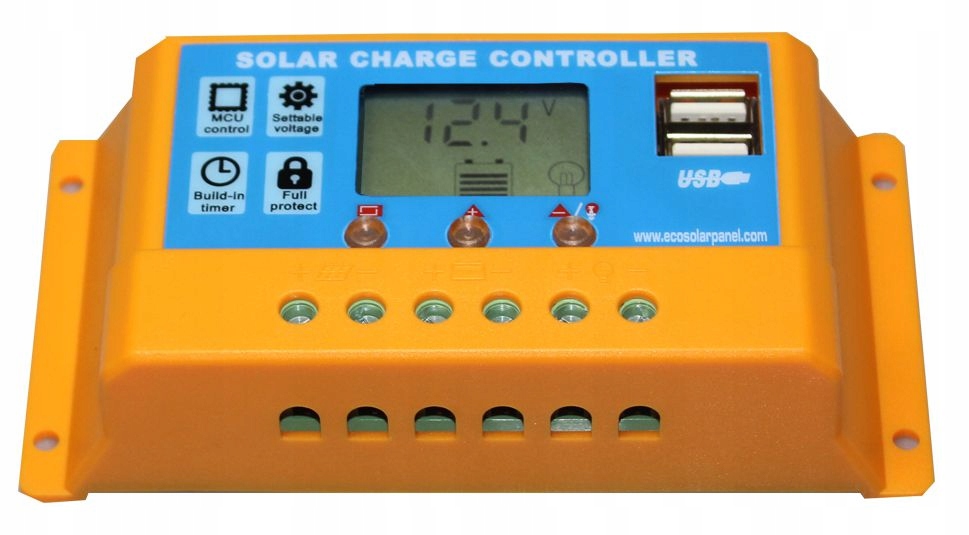

Duży czytelny wyświetlacz

Podwójny port USB

DANE TECHNICZNE:

Podstawowe parametry pracy:

Maksymalny dopuszczalny prąd ładowania 30A, a rozładowania 10A.

Czyli przykładowo dla akumulatorów 12V to 12V*30A=360W, a dla akumulatorów 24V mamy 24V*30A=720W.

Takie właśnie maksymalnie panele i odbiorniki energii można podłączyć do tego regulatora.

Wyjście na port USB max 3A.

Pracuje z panelami o napięciu do 50V i akumulatorami 12V lub 24V czyli np. będzie prawidłowo pracował z panelem 360W i akumulatorem 12V

Tryb pracy PWM z kompensacją temperatury i funkcją okresowego odsiarczania akumulatorów.

Napięcie: DC 12V / 24V

Wyświetlacz: ekran LCD

Zużycie własne: <10mA

Ochrona przed przeładowaniem: 14.4V / 28.8V

Przeładowanie napięcia absorpcji: 13.7V / 27.4V

Napięcie powrotu zasilania odbiorników: 12.6V / 25.2V

Zabezpieczenie przed nadmiernym rozładowaniem: 10.7V / 21.4V

Podwójne wyjście USB: 5V / 2a (ładowanie telefonu komórkowego, ipada itp.)

Temperatura pracy: -35 ℃ -60 ℃

Odpowiedni dla: 12V akumulator kwasowo-ołowiowy, GEL lub AGM

Nie nadaje się np. do akumulatorów Litowych, NiMH i Lifepo4

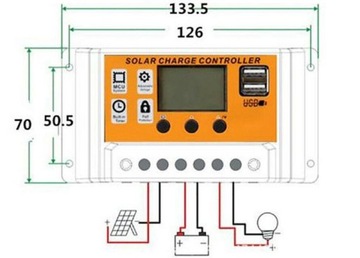

1. Podłącz najpierw akumulator do wskazanych zacisków regulatora w celu rozpoznania napięcia systemu przez regulator.
2. Podłącz odbiornik pod zaciski regulatora zachowując odpowiednią polaryzację
3. Podłącz panel słoneczny do wejścia regulatora z zachowaniem odpowiedniej biegunowości

Uwaga! Proszę przy podłączaniu zachować wskazaną kolejność ponieważ w przeciwnym razie może dojść do uszkodzenia regulatora. Przy rozłączaniu należy postępować w odwrotnej kolejności.

Na wyświetlaczu regulatora można obserwować bieżące napięcie ładowania akumulatorów oraz ustawić/wybrać tryb pracy z akumulatorami żelowymi, kwasowymi i AGM jak również ręcznie zaprogramować nastawy napięć i czasu załączania wyjścia.

1. Napięcie
2. Godzina
3. Prąd (występuje tylko w mocniejszych wersjach)
4. Informacja o podłączeniu
5. Zasilanie odbiornika
6. Stan akumulatora
7. Ładowanie akumulatora: stały - ciągłe
8. Ładowanie akumulatora: migający - doładowanie
9. Podłączenie panelu
10. Cyfrowy wyświetlacz wartości
11. Przyciśnij klawisz MENU w celu przejścia do następnego ekranu lub przytrzymaj 5 sekund w celu zmiany wybranego parametru i akceptacji zmiany
12. Przycisk zwiększania wartości
13. Przycisk zmniejszania wartości po wyborze zmiany parametru lub ręcznego załączania wyjścia kiedy ustawione w tryb 24h

Regulator ma za zadanie przetwarzać energię dostarczaną z paneli do akumulatora. Zabezpiecza przed przeładowaniem akumulatorów oraz nadmiernym rozładowaniem przez odbiorniki podłączone do regulatora. Tymi odbiornikami mogą być np żarówki LED, ale np. nie powinno się podłączać przetwornicy.

Wybierając przycisk funkcyjny można wywołać wybrany parametr i zmodyfikować go za pomocą przycisków strzałek oraz zatwierdzić. Możliwe do zmiany są typy akumulatora, napięcie ładowania i rozładowania oraz czas załączania zasilania podłączonego odbiornika po zmroku.

ZASTOSOWANIE:

Regulator ładowania do systemów zasilania panelami słonecznymi 12V/24V - 30A,

steruje procesem ładowania, chroni akumulator przed głębokim rozładowaniem.

Kontroler ten posiada funkcję czasowego sterownia oświetleniem po zmroku, światło słoneczne nie dociera do paneli słonecznych i włącznik uruchamia wyjście DC na określony okres czasu. Pracuje także  w trybie ręcznym kontrolując proces rozładowania akumulatorów.

Kontroler posiada sześć funkcji ochrony, precyzyjną i bezpieczną konstrukcję:

1. Ochrona zwarciowa
2. Ochrona obwodu otwartego
3. Ochrona nadprądowa
4. Ochrona przeciw przeładowaniu
5. Ochrona przeciw nadmiernemu rozładowaniu
6. Ochrona odwrotnej polaryzacji

Budowa wewnętrzna urządzenia

[ projekt struktury wewnętrznej jest rozsądnie przemyślany i dokładne wykonany ]

A - zastosowane wysokiej klasy komponenty elektroniczne dzięki czemu produkt posiada stabilną wydajność i wyższy współczynnik bezpieczeństwa

B - wykonany z importowanych z Niemiec materiałów jest trudno odkształcalny, trwały, wytrzymały
