Bramka euLINK Lite Fibaro DALI, MODBUS RTU TCP,RTS

Absolutna nowość na rynku.

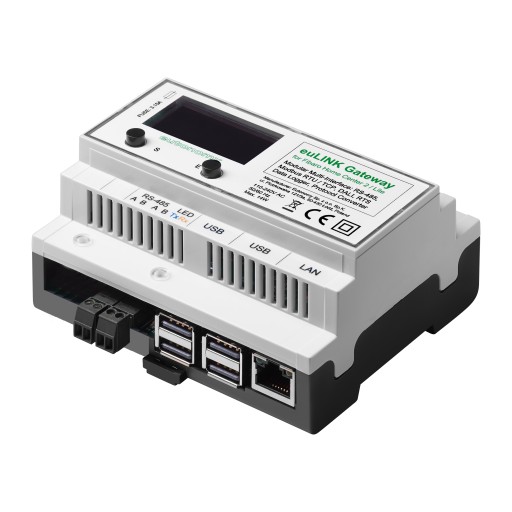

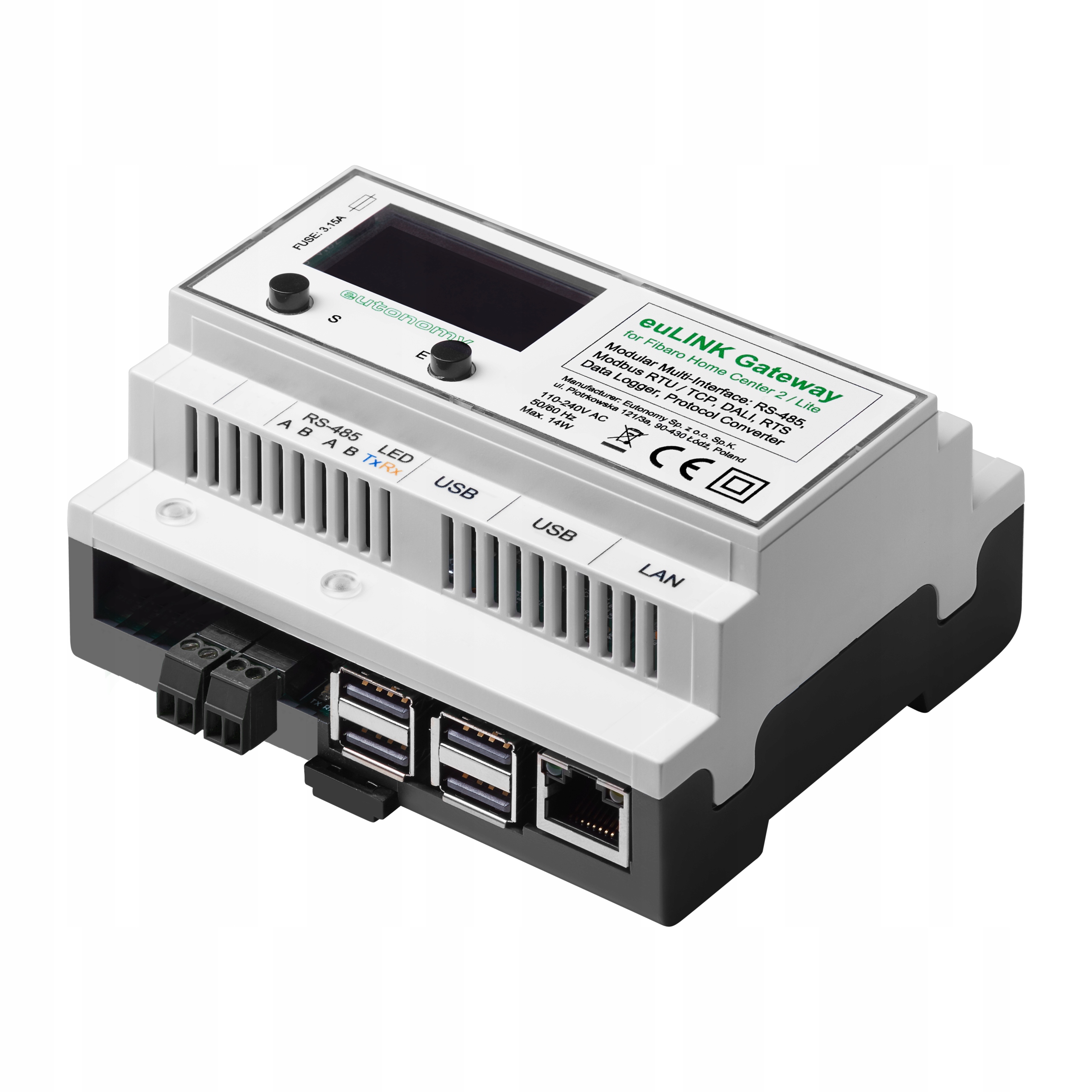

Wieloprotokołowa bramka euLINK Lite 1G RS-485/MODBUS/DALI.

Urządzenie jest dedykowane do integracji z systemem FIBARO produktów komunikujących się poprzez magistralę DALI lub/i za pomocą protokołów Modbus RTU /TCP, RTS.

INTEGRACJA OŚWIETLENIA

Bramka euLINK to unikalne urządzenie integrujące FIBARO z systememe sterowania oświetleniem DALI.

Konieczne urządzenia do integracji FIBARO & DALI:

1. Bramka euLINK do sterowania DALI wymaga dodatkowego urządzenia którym jest port euLINK DALI, urządzenie należy zakupić oddzielnie i jest dostępne na naszych aukcjach.
2. Do bramki euLINK Lite możemy podłączyć 1-2 portów DALI.
3. Do bramki euLINK 2G możemy podłączyć 1-4 portów DALI.
4. Każdy port może komunikować się z 64 "adresami" DALI.
5. Każdy port euLINK DALI wymaga również zakupu i instalacji 15V zasilacza magistrali DALI (dostępny na naszych aukcjach).

Jak jest realizowana integracja FIBARO & DALI?

1. Możemy skonfigurować nową grupę opraw DALI, jak i sterować istniejącą (uprzednio w pełni skonfigurowaną) grupą opraw DALI.
2. Każdy "adres" DALI to pojedyncza oprawa oświetlenia jednokolorowego LED lub 1 z 3 kolorów w przypadku oświetlenia RGB. Jeśli używamy w instalacji DALI czujników lub innych urządzeń to każdy z nich będzie reprezentowany w sieci DALI jako odrębny "adres"
3. Bramka euLINK poprzez port DALI skanuje podłączoną instalację i dzięki temu dysponuje aktualną listą opraw na magistrali DALI. Uwaga!!! każda oprawa lub inne urządzenie aby być widoczne w magistrali DALI musi zostać uprzednio zaprogramowane. Do tego należy użyć specjalnego urządzenia i/lub oprogramowania dedykowanego dla DLAI (programator DALI dostepny na naszych aukcjach).
4. Tak przygotowane oprawy (lub ich grupy) są następnie importowane automatycznie do centralki Fibaro HC2/HCL/HC3/HC3L/YUBII jako urządzenia wirtualne z identyczną ikonką żarówki, jak zwykłe moduły Fibaro (np. ściemniacze).
5. Po poprawnym wykonaniu importu urządzeń z bramki euLINK do centrali FIBARO, automatycznie aktualizuje się w centralce FIBARO stan każdej wniesionej oprawy oświetleniowej, przy czym robi to tylko wtedy, kiedy wykryje faktyczną zmianę stanu na magistrali DALI. Naciśnięcie ikonki "żarówki" w aplikacji FIBARO (na smartfonie, na tablecie lub na komputerze) spowoduje wysłanie z centralki FIBARO do euLINK-a polecenia włączenia lub wyłączenia odpowiedniej oprawy DALI, co zostanie przekształcone w polecenie wysyłane magistralą DALI z adresem docelowym wskazanej oprawy lub grupy opraw DALI. W ten sposób użytkownik FIBARO uzyskuje możliwość sterowania oprawami DALI w identyczny sposób, jak źródłami światła zasilanymi przez moduły Z-Wave.

• Jeśli oprawa DALI ma funkcje ściemniania, to będzie reprezentowana jako "żarówka z suwakiem",
• Jeśli oprawa realizuje tylko funkcję włącz/wyłącz, to będzie to żarówka jako rodzaj przełącznika (jak to ma miejsce np. dla modułów FGS-223).
• Bramka euLINK obsługuje również oprawy DALI LED RGB(W).

INNE INTEGRACJE

euLINK jest niezwykle prostą wspólną platformą komunikacyjną dla wszystkich instalacji i obiektów działających w przestrzeni IoT (Internet of Things) w budynku.

Dzięki niej możesz połączyć:

• instalacje elektryczne, teletechniczne, HVAC (ogrzewanie, wentylacja, klimatyzacja, etc.),
• alarmowe,
• systemy nagłośnienia,
• monitoring,
• bezpieczeństwa,
• pomiarowe i właściwie wszystkie inne, jakie mogą znaleźć się w budynku.

euLINK jest JEDYNYM ROZWIĄZANIEM NA RYNKU dedykowanym platformie FIBARO i oferującym tak szeroką funkcjonalność.

PORT DALI

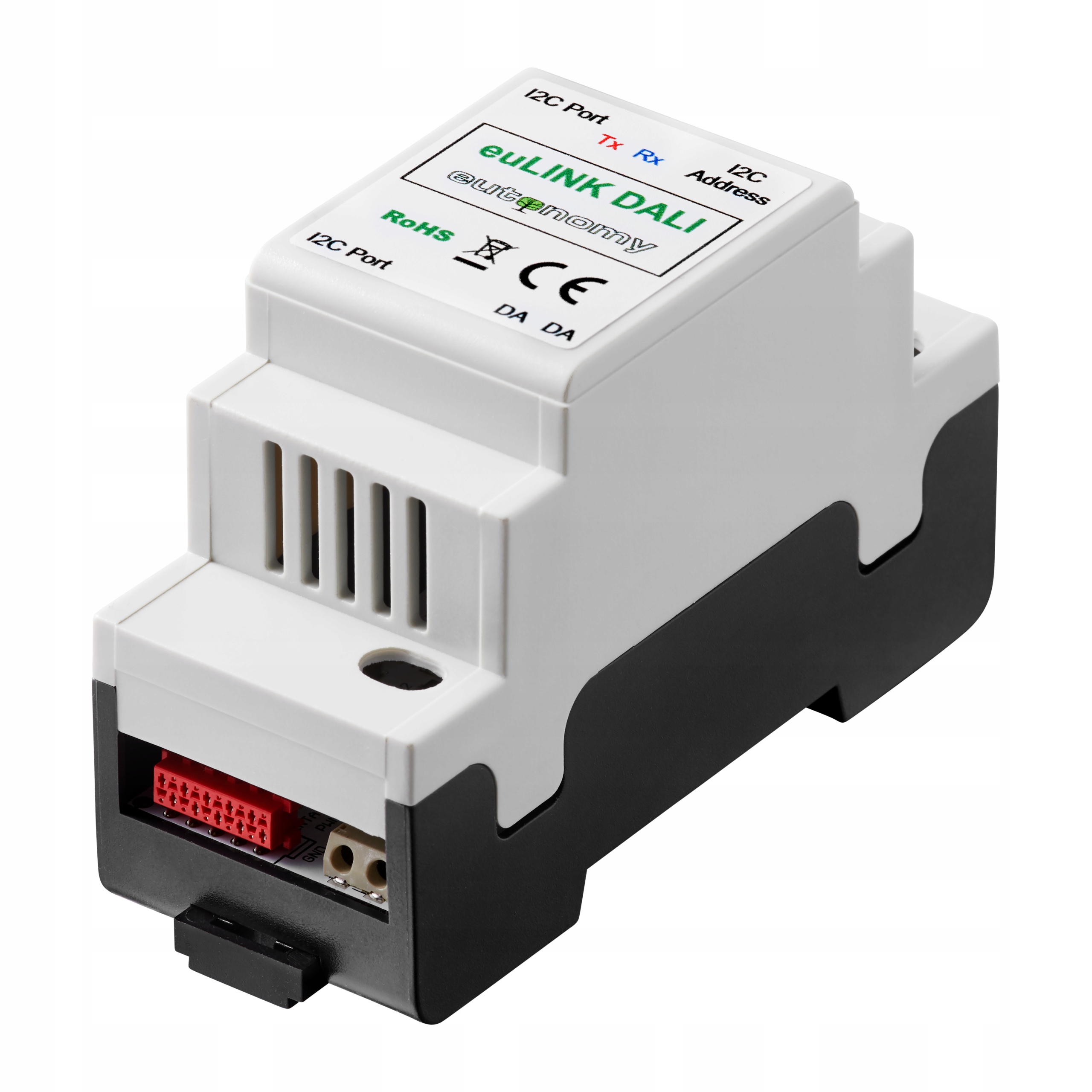

Poniżej prezentujemy port DALI, który jest niezbędnym urządzeniem do realizacji integracji FIBARO - DALI

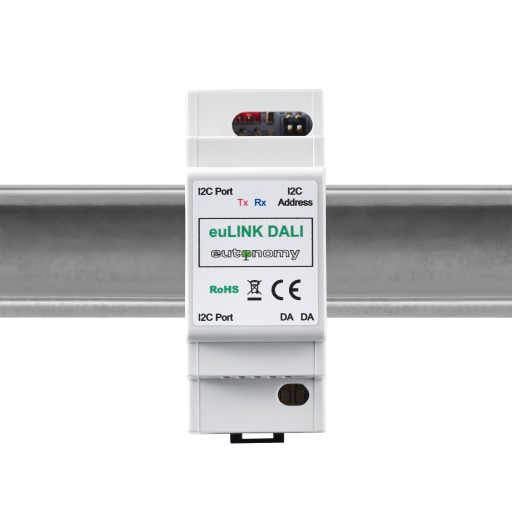

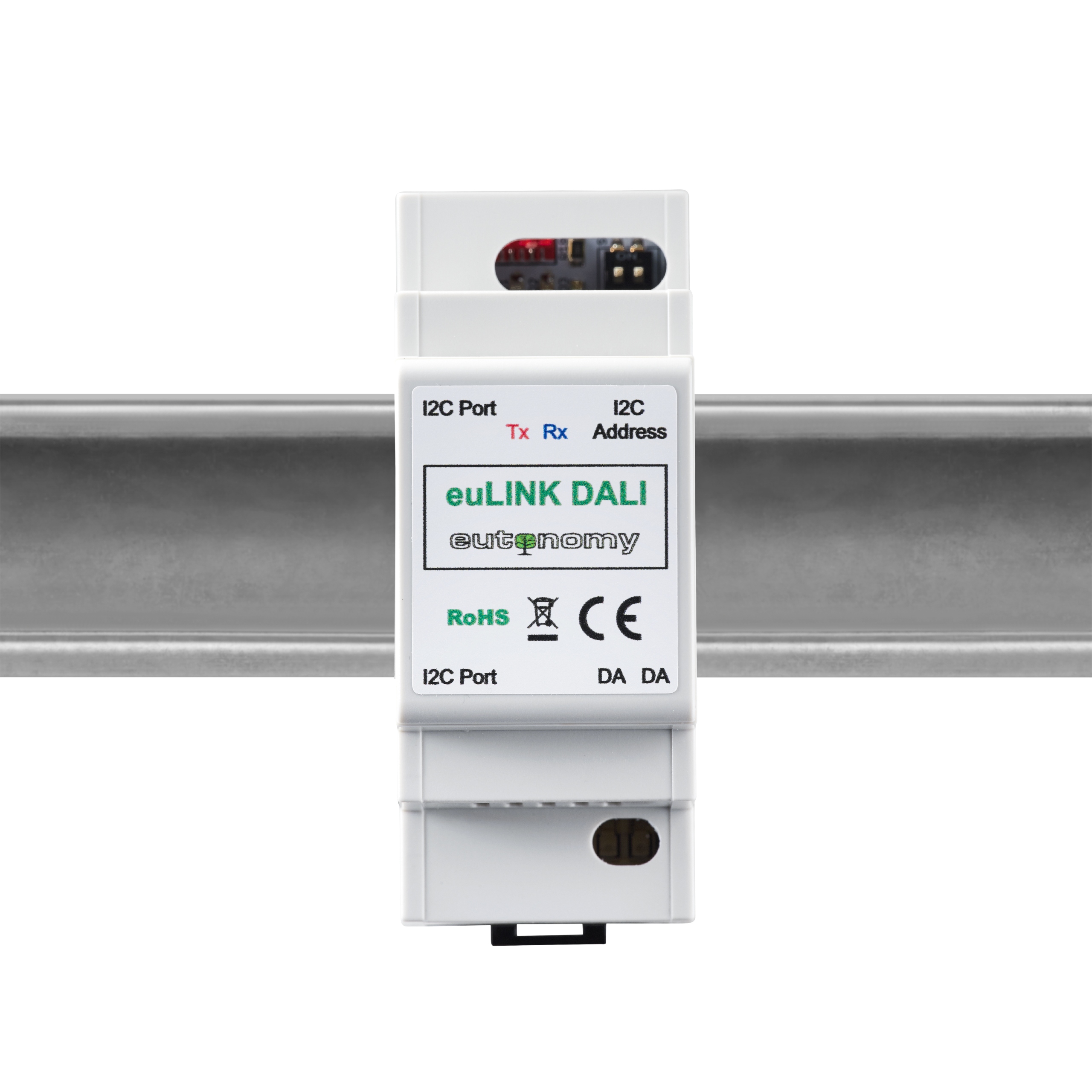

Instalacja portu na szynie DIN

Taśma dostarczana w komplecie umożliwiająca połączenie kaskadowe i rozbudowę o kolejne porty.
