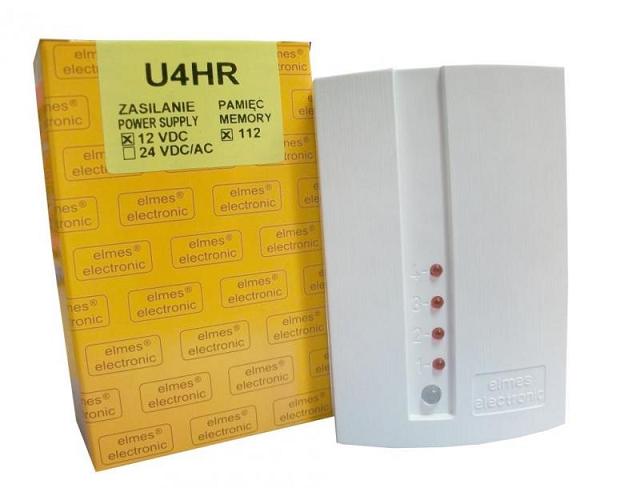

ODBIORNIK 4-KANAŁOWY U4HR 12V ELMES

Odbiornik (U4HR) z czterema wyjściami przekaźnikowymi przeznaczone są do systemów alarmowych i zdalnego sterowania. Urzą­dze­nia wykorzystują system kodowania zmiennego KEELOQ(R). Współ­pra­cują ze wszystkimi pilotami i detektorami oraz z nadajnikiem RP501 produkcji Elmes Elektronik dla pasmo radiowego 434 MHz.

Opis działania

Pobudzenie pilota lub innego nadajnika zaprogramowanego do odbiornika załącza przeka­źnik na jego wyjściu i włącza odpowiadającą mu diodę LED. W zależności od ustawionego trybu pracy danego wyjścia, załączenie trwa przez zaprogramowany wcześniej czas (tryb monostabilny), lub do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz / wyłącz

przekaźnik (tryb bistabilny). Taki sposób pracy dotyczy większości typów nadajników. Inaczej jest przy współpracy z nadajnikiem RP501 pracującym w trybie przekaźnika radiowego lub detektorami CTX3H i CTX4H pracującymi w trybie detekcji otwarcia/zamknięcia. W przypadku tych urządzeń, niezależnie od ustawionego trybu pracy kanału w od­bior­niku, załączenie wyjścia trwa do chwili jego wyłą­cze­nia w na­daj­niku.

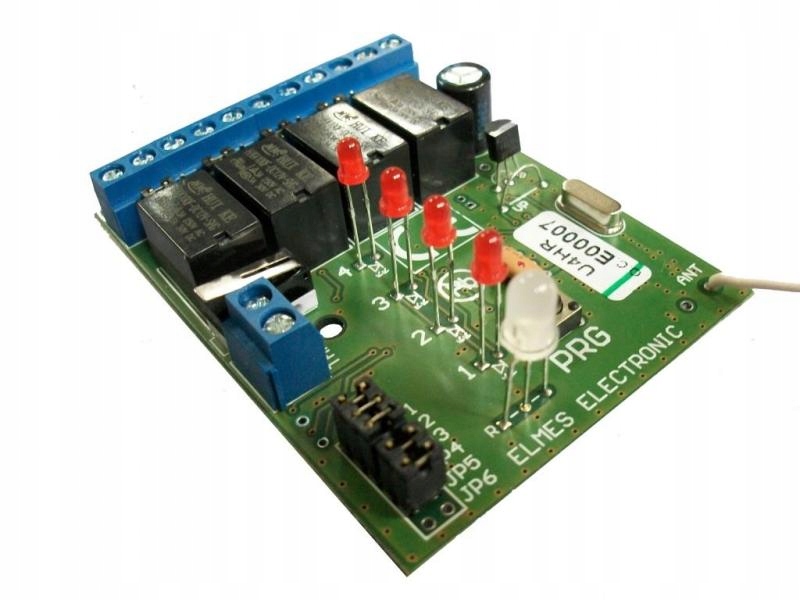

Opis funkcji zworek JP1..JP5

JP1 i JP2 określają sposób działania wyjścia S odbiornika:

Zworki JP2 zwarta JP2 rozwarta JP1 zwarta

Przy włączeniu dowolnego przekaźnika, na wyjściu S pojawiają się dwa impulsy zwarcia do masy, przy wyłączeniu – jeden.Jeżeli w jednym z nadajników rozładuje się ba­te­ria, wyjście S zostaje trwale zwarte do masy (nie ma impulsów na wyjściu S od załączeń wyjść).JP1 rozwarta Jak wyżej, ale impulsy występują tylko przy przełączeniu wyjścia 1.

JP3– zmiana czasu trwania impulsów na wyjściu S

(czas impulsu/czas przerwy) – zworka zwarta – 0,25s/0,25s, zworka rozwarta – 0,5s/0,5s.

JP4– po zdjęciu tej zworki odbiornik może pełnić funkcję bezprzewodowej mini-centrali w prostym systemie alarmowym – opis poniżej.

JP5– zdjęcie tej zworki zmienia tryb pracy odbiornika na taki, w którym załączenie przekaźnika trwa tak długo, jak długo naciśnięty jest przycisk pilota.

W tym trybie pracy wyłączenie wyjścia po zwolnieniu przycisku pilota powinno nastąpić z minimalnym opóźnieniem, co zmniejszy ryzyko wystąpienia niepożądanych przerw w załączeniu wyjścia spowodowanych przez zakłócenia generowane np. przez silniki komutatorowe. Aby umożliwić użytkownikowi precyzyjne ustawienie tak krótkiego czasu opóźnienia, zastosowano ułatwienie – należy programować czas 8-krotnie dłuższy od żąda­nego.

Przykład: aby po zwolnieniu przycisku pilota wyjście wyłączyło się po np. 0,5s, należy w kroku 4 punktu 2 procedur programowania ustawić czas 4s. Ułatwienie to jest aktywne tylko przy zdjętej zworce JP5.

Uwaga! W tym trybie pracy pamięć pilotów jest ograniczona do 20.

Dioda LED: świeci na zielono gdy żadne wyjście nie jest załączone, na czerwono - gdy chociaż jedno wyjście jest załączone. Pulsuje – gdy jeden z nadajników, tj. pilotów lub detektorów, ma rozładowaną baterię – patrz opis niżej.

Kontrola stanu baterii w nadajnikach: odbiornik sygnalizuje stan słabej baterii w pilotach i nadajnikach typu PTX, GBX, CTX i RP. Rozładowanie baterii poniżej bezpie­czne­go poziomu jest sygnalizowane pulsowaniem diody LED w od­bior­niku, a ilość impulsów wskazuje numer kanału urządzenia ze słabą baterią. Dodatkowo, gdy rozwarta jest zworka JP2, na wyjściu S pojawia się stan zwarcia do masy. Po wymianie baterii, należy pobudzić nadajnik w celu zerowania tej sygnalizacji.

Antysabotaż (TAMPER): otwarcie obudowy odbiornika U4H powoduje rozwarcie obwodu antysabotażowego TAMPER.

Specyfikacja:

- odbiornik i nadajniki przystosowane do pasma radiowego 434 MHz

(433,92 MHz),

- 4 wyjścia przekaźnikowe separowane galwanicznie o obciążalności:

1A/30VDC lub 0,5A/125VAC;

- czas załączenia wyjść przekaźnikowych w trybie monostabilnym:

od 0,25s do 4 godzin.

- zasilanie odbiornika: 10-15VDC. Pobór prądu: spoczynkowy 20mA,

maks. 120mA,

- obciążalność wyjścia sygnalizacyjnego S: 1A/60V,

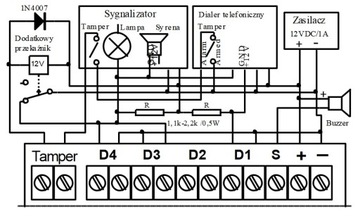

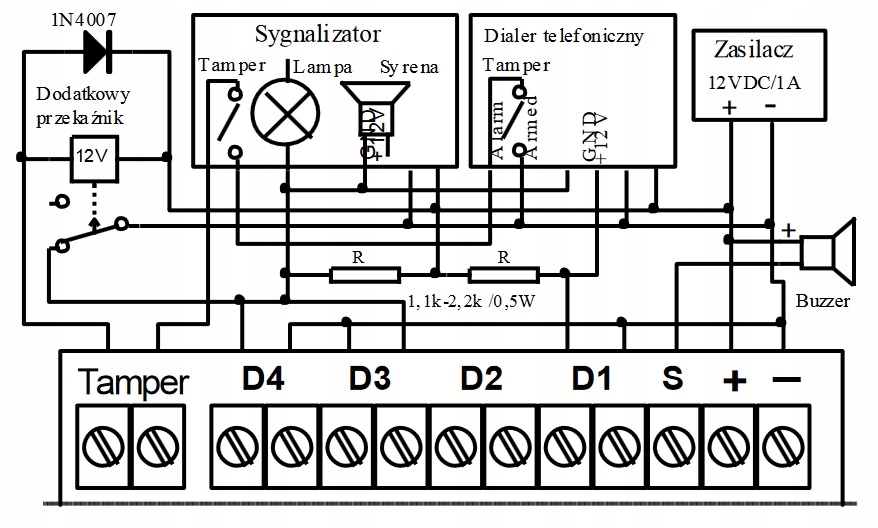

BEZPRZEWODOWA MINI-CENTRALA ALARMOWA

Po zdjęciu zworki JP4 odbiornik U4H pełni funkcję bezprzewodowej

mini-centrali alarmowej i umożliwia bu­do­wę prostego systemu alarmowego

o następujących cechach:

- osiem bezprzewodowych linii alarmowych;

- uzbrojenie i rozbrojenie alarmu z pilota;

- pamięć dla maksymalnie 112 urządzeń bezprzewodowych;

- pamięć alarmu (także przy braku zasilania) z sygnalizacją linii alarmu diodą LED;

- pamięć stanu uzbrojenia lub rozbrojenia alarmu po wyłączeniu zasilania;

- funkcja antynapadowa „panic” przy naci­śnię­ciu przycisku pilota ponad 2s;

- ograniczenie ilości wywołań alarmu do 5 w czasie uzbrojenia;

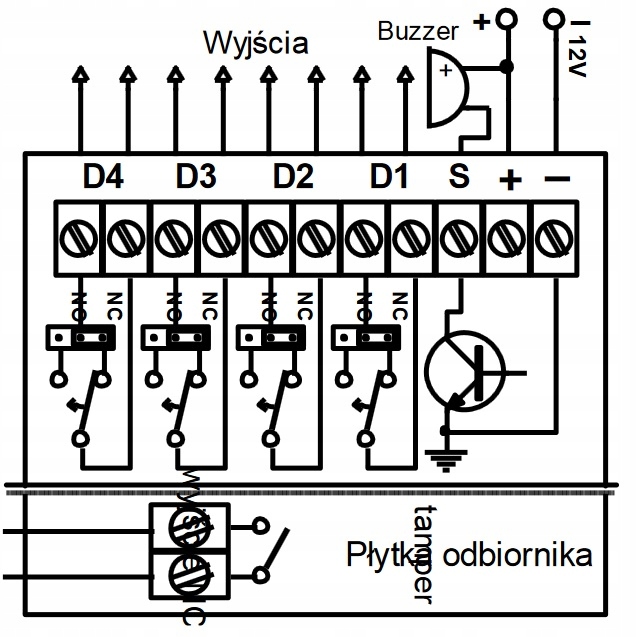

- cztery wyjścia przekaźnikowe typu NO/NC (wybór zworką) o następującym znaczeniu:

- wyj. D1 - sygnalizacja czuwania;

- wyj. D2 - o dowolnym przeznaczeniu, załączane np. z 2 przycisku pilota;

- wyj. D3 – alarmowe, do sygnalizatora akustycznego / optycznego;

- wyj. D4 - alarmowe, 24 godzinne (alarm TAMPER w detektorze lub przycisk „panic”);

- wyjście typu OC (open collector - 1A/60V) do zewn. sygnalizatora akustycznego:

- sygnalizacja uzbrojenia jednym impulsem, a rozbrojenia - dwoma;

- sygnalizacja wystąpienia alarmu 6-ma krótkimi impulsami przy rozbrajaniu;

- dwukolorowa dioda świecąca LED sygnalizująca:

- uzbrojenie alarmu – kolor czerwony, rozbrojenie – zielony;

- wystąpienie alarmu - pulsuje na czerwono w uzbrojeniu i przez 2 min. po rozbrojeniu;

- słabą baterię w detektorze – pulsuje na zielono, gdy alarm jest rozbrojony,

(ilość pulsów (1..8) określa numery linii, w których wystąpił alarm

lub ze słabą baterią).
