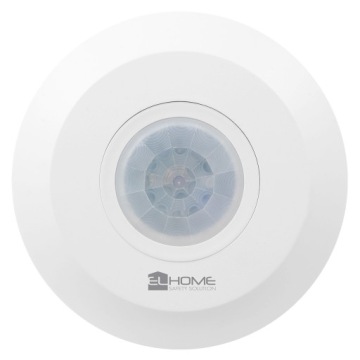

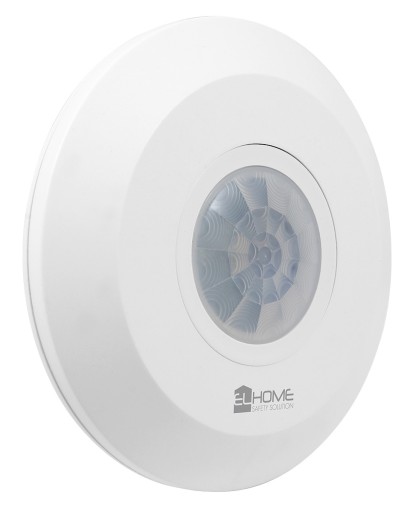

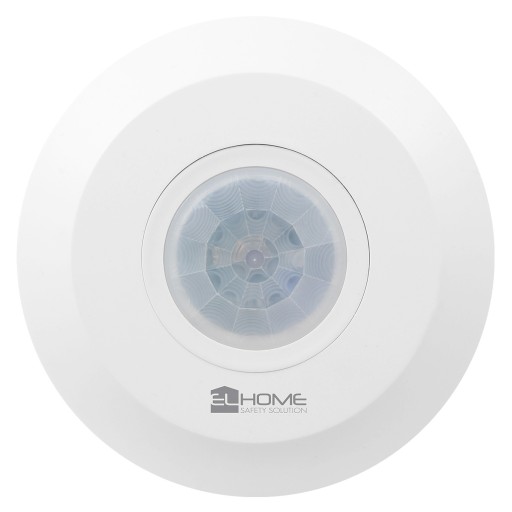

CZUJNIK RUCHU "EL HOME" MD-18B7

-  zasięg 8m/ 380°

- współpracuje z różnymi rodzajami oświetlenia LED

- płynna regulacją czasu świecenia i natężenia światła

Czujnik ruchu MD-18B7 przeznaczony jest do automatycznego sterowania załączaniem oświetlenia wewnątrz budynku (lub innych urządzeń elektrycznych) po wykryciu ruchu w pobliżu miejsca jego instalacji. Sercem urządzenia jest pasywny czujnik podczerwieni o kącie detekcji ruchu wynoszącym 360 stopni.

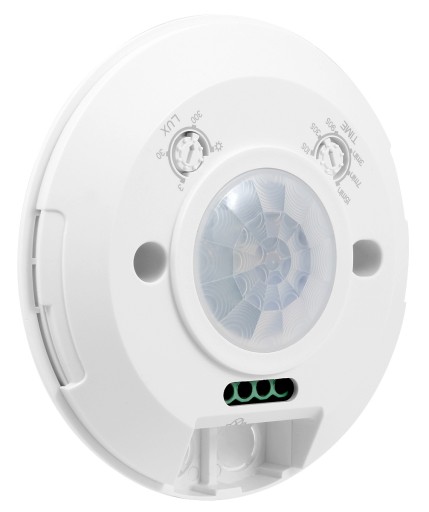

USTAWIENIE CZASU ZWŁOKI (TIME)

Potencjometrem czasu zwłoki ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik. Aby zwiększyć czas zwłoki należy potencjometr przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 10 minut. Aby zmniejszyć czas zwłoki należy potencjometr przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosi około 10 sekund.

USTAWIENIE PROGU NATĘŻENIA ŚWIATŁA (LUX)

Potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego) oświetlenia przy jakim czujnik ruchu ma zadziałać. Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego, czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika. Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia.

INSTALACJA

W celu zainstalowania czujnika na suficie należy:

1. Odłączyć zasilanie za pomocą bezpiecznika lub włącznika głównego.

2. Przekręcić korpus czujnika w kierunku przeciwnym do ruchu wskazówek zegara.

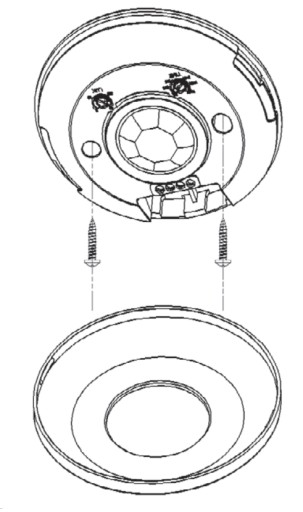

3. Poprzez 2 otwory w pokrywie podstawy mocującej odznaczyć w wybranym miejscu na suficie miejsca na 2 kołki i wkręty montażowe (wyposażenie zestawu).

4. W wybranych miejscach na suficie wywiercić 2 otwory, za pomocą kołków i wkrętów montażowych zamocować podstawę czujnika na suficie

5. Odizolować końcówki przewodów na długości około 6-8mm.

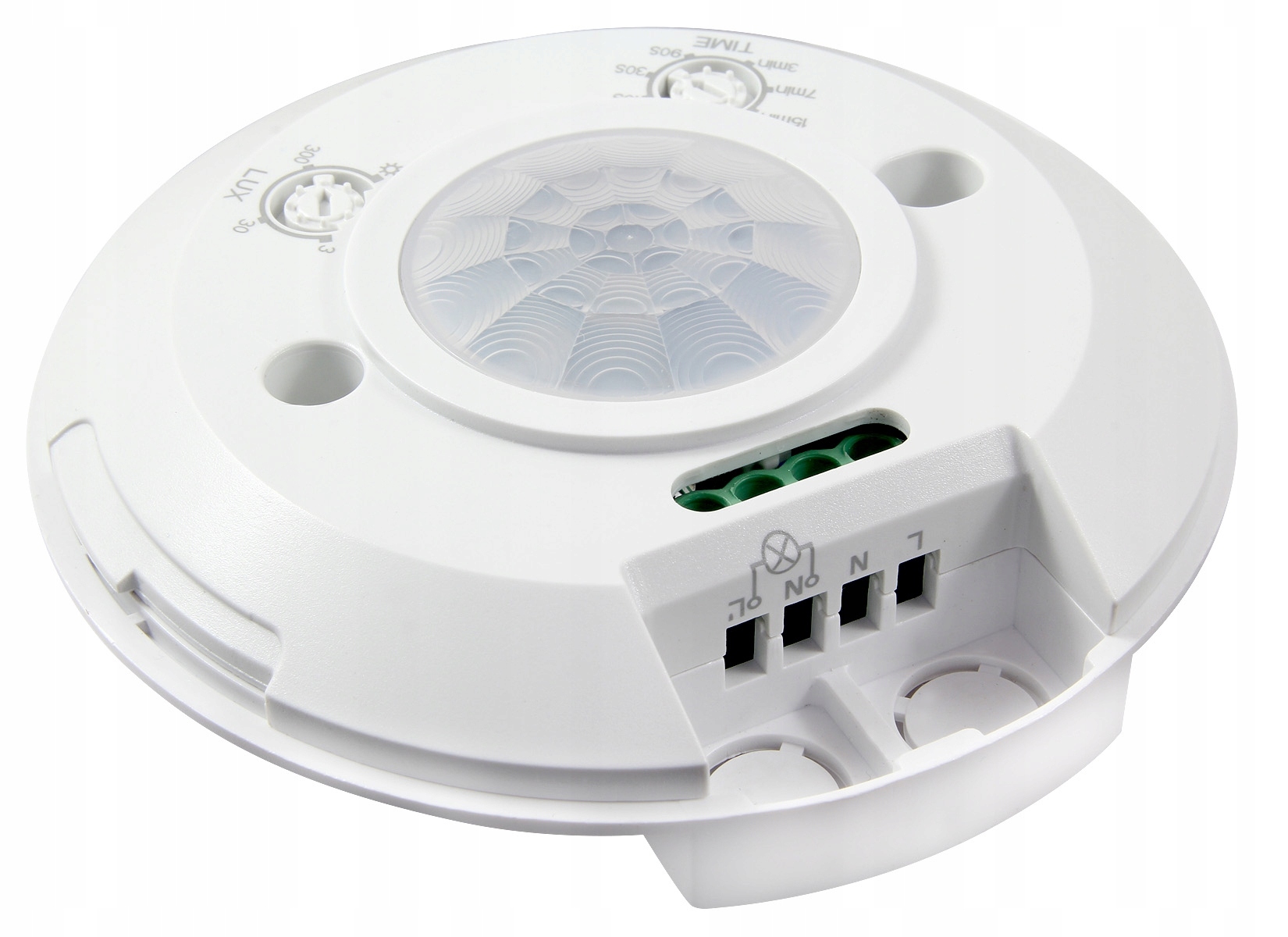

6. Podłączyć czujnik do zasilania i odbiornika zgodnie ze schematem

Podłączyć przewód fazy zasilania (L) do zacisku oznaczonego jako (L) na kostce zaciskowej czujnika.

Podłączyć przewód zera zasilania (N) czujnika oraz zera odbiornika do zacisku oznaczonego jako (N) na kostce zaciskowej.

Podłączyć przewód fazy odbiornika do zacisku oznaczonego jako (L’) na kostce zaciskowej.

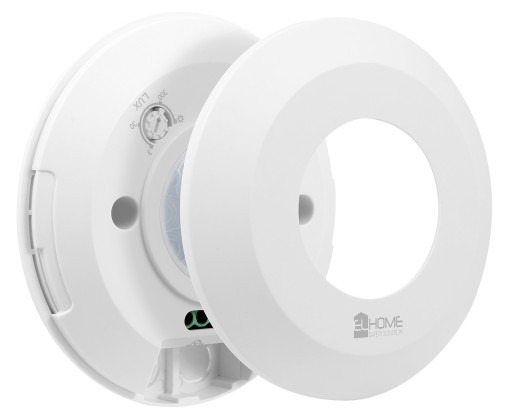

7. Umieścić pokrywę czujnika do przykręconej uprzednio podstawy, przekręcić pokrywę zgodnie z kierunkiem ruchu wskazówek zegara.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 230 V AC / 50 Hz
• Współczynnik ochrony: IP20
• Materiał obudowy: Tworzywo sztuczne
• Rodzaj czujnika: PIR
• Zalecane miejsce instalacji: sufity, wewnątrz pomieszczeń
• Zalecana wysokość instalacji: 2.2 - 4 m
• Kąt wykrywania ruchu: 360°
• Zasięg wykrywania ruchu: Ø8 m
• Zakres regulacji zwłoki czasowej: min. 10 s ± 3 s maks. 15 min ± 2 min
• Zakres regulacji progu światła zewn.: <3 - 2000 lx
• Maks. obciążenie rezystancyjne: 2000 W
• Maks. obciążenie indukcyjne: 1000 W
• Regulacja parametrów czujnika: Tak
• Regulacja czasu podtrzymania oświetlenia: Tak
• Regulacja oświetlenie zawnętrznego: Tak
• Temperaturowy zakres pracy czujnika: -18ºC ~ +40ºC
• Wymiary czujnika (W x SZ x G): ø115 x 24,3 mm
• Waga netto czujnika: 85g

DANE LOGISTYCZNE:

• Wymiary opakowania (W x SZ x G): 120 x 35 x124mm
• Waga brutto: 150 g
• Typ opakowania: Karton
