Реле силовое полупроводниковое ССР 10А 4-20мА

Товар

3 477  ₽
Реле силовое полупроводниковое ССР 10А 4-20мА
  • 1 раз купили
  • 5  оценка
  • 19 осталось
  • 1 отзыв

Доставка

  • Почта России

    от 990 ₽

  • Курьерская доставка EMS

    от 1290 ₽

Характеристики

Артикул
11333442219
Состояние
Новый
Maksymalne napięcie
250 V
Maksymalny prąd
10 A
Kod producenta
4-20mA / AC 10A 230VAC
Marka
MaxWell

Parametry dodatkowe

Sygnał sterujący IN
DC 4-20mA

Описание

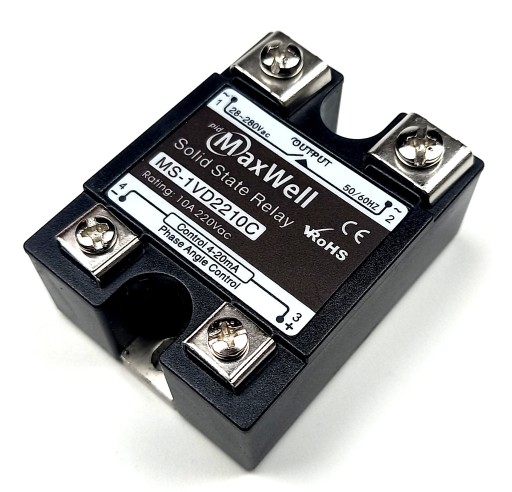

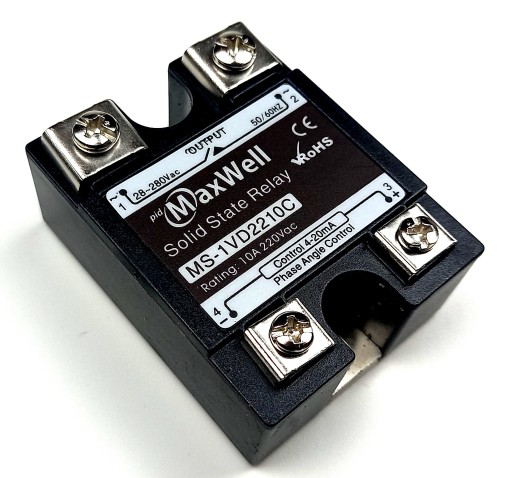

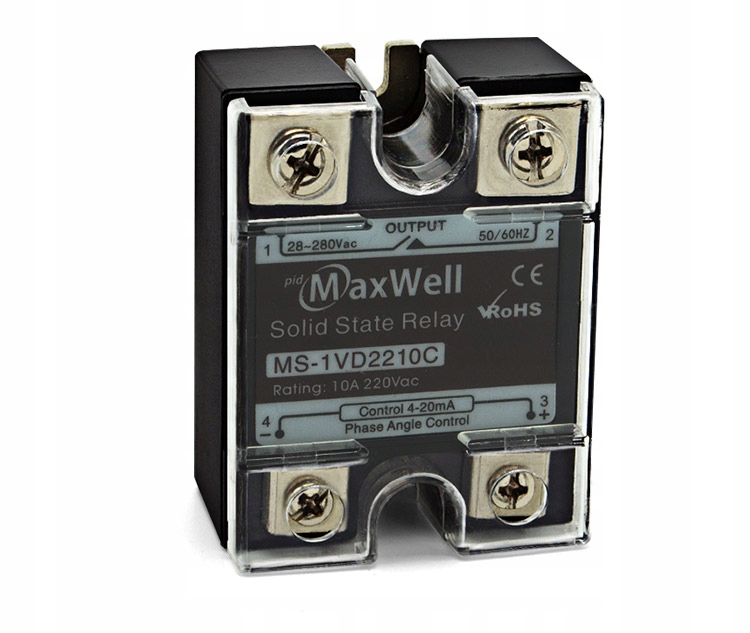

Przekaźnik regulator półprzew.mocy SSR 10A 4-20mA

Przemysłowy 1-fazowy regulator mocy z zadawaniem analogowym 4-20mA kąta fazowego wysterowania / przekaźnik półprzewodnikowy / stycznik półprzewodnikowy regulowany SSR jednofazowy DC-AC 10A / max 250 VAC.

Element wykonawczy - bez zużywających się części mechanicznych - bardzo duża trwałość - przeznaczony do regulacji kątem fazowym wysterowania w aplikacjach gdzie wymagana jest ciągła regulacja mocy wyjściowej.

Przykładowe zastosowania: zgrzewarki, regulatory temperatury, wędzarnie itp. Odpowiedni we wszelkich aplikacjach gdzie wymagany jest szybki czas reakcji zmiany wysterowania i zadawanie analogowe stopnia wysterowania / kąta otwarcia tyrystorów / triaków wyjściowych.

W komplecie z regulatorem PID daje ciągłą regulację - w takim przypadku nie występuje pojęcie tzw. minimalnego cyklu dla przekaźnika SSR (zazwyczaj wynosi on od 2 do 10s) - a jest w każdej połówce cyklu napięcia sieciowego (czyli 100 x na sekundę!) regulacja ciągła poprzez ustalenie kąta otwarcia triaka / tyrystora.

Wysterowanie płynne: 4-20mA DC. Izolacja fotooptyczna >2kV.

Wyłączanie w zerze przebiegu napięcia / prądu wyjściowego.

Załączanie z kątem otwarcia regulowanym płynnie na wejściu analogowym w zakresie 4-20mA (podobnie do np.: ściemniacza oświetlenia z regulowaną analogowo jasnością świecenia).

Obciążenie wyjścia max 10A / 250VAC.

Wbudowany wewnątrz obwód tłumiący RC.

Przy obciążeniach ze składową bierną wskazane jest stosowanie dodatkowych zewnętrznych obwodów tłumiących ewentualne przepięcia łączeniowe i pochodzące z sieci elektroenergetycznej.

Na innych naszych aukcjach znajdą Państwo (w komplecie) pasujące radiatory oraz zapinki do listwy DIN35. To wykonanie regulatorów mocy / kąta otwarcia tyrystorów / triaków - pasuje do naszych regulatorów PID z wyjściami analogowymi 4-20mA.

Dla obciążeń orientacyjnie powyżej 30% prądu maksymalnego obciążenia zalecane jest stosowanie dodatkowego radiatora. Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR - oznacza to, że temperatura struktury półprzewodnikowej najbardziej wpływa na trwałość przekaźnika.

Ze względu na łączenie pełnego obciążenia w każdej połówce cyklu napięcia sieciowego, obciążenie termiczne złącza półprzewodnikowego jest wyższe niż dla standardowych dwustanowych przekaźników SSR gdzie otwarcie tyrystora / triaka następuje przy niskich wartościach napięcia - w początkowej fazie sinusoidy sieci.

Obciążenie wyjścia max 10A / 24-230VAC / 1-faz. Prąd maksymalny to tzw. amplituda przebiegu sinusoidalnego - proszę o tym pamiętać przy doborze wielkości. Zazwyczaj stycznik dobieramy z Imax dwukrotnie większym od wartości skutecznej (Isk) lub średniokwadratowej (Irms) prądu (jest to tzw. 'dobór szybki'). Dokładnie licząc dla przebiegu sinusoidalnego Imax jest większe o pierwiastek z dwóch od Isk (lub Irms) (czyli o 1,41 razy więcej). Przykładowo jeśli cęgi pomiarowe prądu pokazują Irms=7,1A to Imax będzie wynosił właśnie 10A. Proszę również pamiętać o prądach startowych (np. nawet 10x Isk) przy załączaniu (występują szczególnie przy silnikach klatkowych itp.). Jeśli mają Państwo wątpliwości - sprawnie odpowiadamy na zapytania. Karta katalogowa znajduje się w zakładce 'Informacje dodatkowe' poniżej treści aukcji.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.

Polecam!

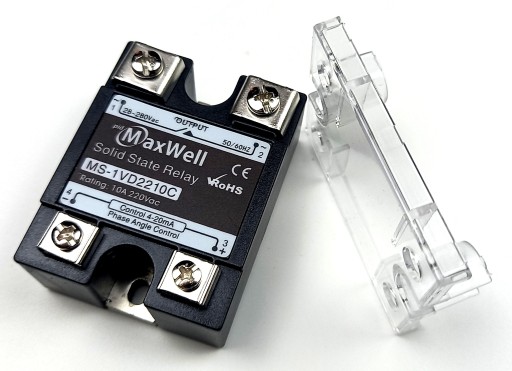

Przekaźnik regulator półprzew.mocy SSR 10A 4-20mA EAN (GTIN) 5904576020057

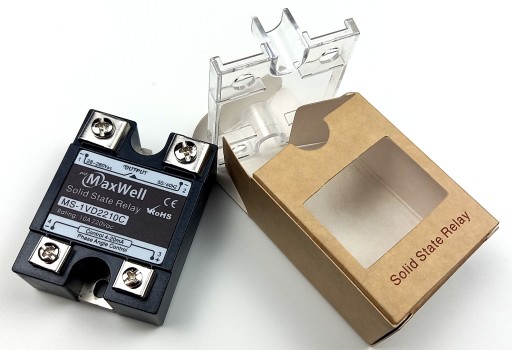

Przekaźnik regulator półprzew.mocy SSR 10A 4-20mA Maksymalne napięcie 250 V
Alt
Alt
Alt

Przedmioty ze zdjęcia obok oraz radiator nie wchodzą w skład niniejszej oferty. Można je zamówić na innych naszych aukcjach.
