Внешний датчик пыли для рекуператора, Smogtok

CZUJNIK SMOGU DO WENTYLATORA REKUPERATORA

Domy wyposażone w nowoczesne systemy wentylacji/rekuperatory sąsiadują często z budynkami ogrzewanymi brudnym paliwem. W takich miejscach stężenie pyłów zawieszonych w powietrzu zwłaszcza w sezonie jesienno-zimowym wielokrotnie przekracza normy. Nowoczesne systemy wentylacji/rekuperatory mają co prawda w filtry powietrza, ale jak pokazuje praktyka smog przedostaje się niestety przez podstawowe filtry. Najbardziej szkodliwe i rakotwórcze drobne pyły PM2,5 zatrzymują się dopiero na filtrach klasy F9, bardzo rzadko używanych w instalacjach domowych.

Aby temu zapobiec proponujemy zastosowanie czujnika pyłów zawieszonych SmogTok wentylacja, który po wykryciu wysokiej emisji pyłów powoduje zatrzymanie zasysania powietrza z zewnątrz. Wartość Indeksu Jakości Powietrza IJP przy której następuje zatrzymanie rekuperatora jest konfigurowana na życzenie właściciela czujnika.

Czujnik smogu SmogTok Wentylacja posiada wyjście sygnalizacyjne do sterowania systemami wentylacji mechanicznej, rekuperatorami, filtrami powietrza. Czujnik połączony jest z przekaźnikiem umieszczonym oddzielnej obudowie. Zestyk sygnalizacyjny (NO-COM-NC) przekaźnika po dołączeniu do wejścia alarmowego lub ppoż w rekuperatorze umożliwia automatyczne zatrzymanie zasysania powietrza zewnętrznego przy wysokim poziomie zapylenia powietrza.

UWAGA: Jeżeli sterownik rekuperatora nie posiada wejścia alarmowego/ppoż proponujemy rozwiązanie w postaci czujnika smogu z wyłącznikiem zasilania rekuperatora/wentylatora SmogTok v5.2 dostępnym na oddzielnej aukcji.

Najbardziej optymalne działanie czujnika uzyskujemy montując go na zewnątrz, w pobliżu czerpni powietrza. Przekaźnik oraz połączony z nim zasilacz montowane są wewnątrz w pobliżu sterownika rekuperatora.

Czujnik SmogTok wentylacja zawiera laserowy sensor pyłów zawieszonych PM 2,5 i PM10, oraz sensory wilgotności, temperatury i ciśnienia powietrza.

Poziom zanieczyszczeń powietrza sygnalizuje kolor diody LED.

Każdy z czujników jest indywidualnie skalibrowany według wskazań oficjalnych stacji GIOŚ.

Urządzenie łączy się z Internetem przez WiFi.

SmogTok jest kompatybilny z systemami automatyki domowej HOME ASSISTANT i DOMOTICZ.

Urządzenie to będące wielofunkcyjną stacją pomiarową zawiera trzy mikroprocesory:

-16-bitowy procesor do komunikacji z serwerem przez interfejs WiFi

-8-bitowy procesor obsługujący laserowy sensor pyłów zawieszonych

-8-bitowy procesor realizujący pomiar wilgotności, temperatury i ciśnienia powietrza.

Dzięki zastosowaniu nowoczesnych podzespołów, a w szczególności miniaturowego sensora laserowego udało się zmieścić w pełni funkcjonalną, inteligentną stację pomiarową w niewielkiej, bryzgoszczelnej obudowie. Dzięki temu można ją bardzo łatwo zainstalować na zewnątrz oraz wewnątrz budynku.

Stacja monitoringu jest przystosowana do pracy na zewnątrz w miejscach osłoniętych przed opadami i bezpośrednim nasłonecznieniem. Zaleca się montaż we wnęce okna.

Jeżeli w danej lokalizacji nie ma dogodnego miejsca, proponujemy zastosowanie osłony radiacyjnej pasywnej ORP SmogTok dostępnej na oddzielnej aukcji.

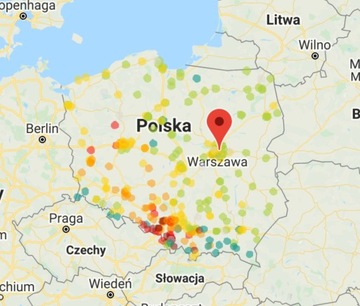

Urządzenie jest przyłączone do systemu monitoringu powietrza, obejmującego sieć czujników oraz centralny serwer zbierający i przetwarzający dane. Wyniki są dostępne na stronie internetowej https://smogtok.com, gdzie można sprawdzić na bieżąco jakość powietrza w każdej lokalizacji jak również wykresy obrazujące poziom zanieczyszczeń w czasie. Układ strony SmogTok zaprojektowano zgodnie z zasadami Responsive Web Design. Wygląd i układ strony dostosowuje się automatycznie do rozmiaru ekranu np. PC, tablet, smartfon i jest kompatybilny z Windows, iOS, Android.

Na smartfonach z systemem Android można również korzystać z aplikacji zgodnej z zawartością strony smogtok.com.

Dla chętnych udostępniamy również:

- Dane do zapisu odczytów czujnika na lokalnym serwerze FTP.

- Dane pomiarowe z czujnika udostępniane przez API REST na serwerach SmogTok.

- Widget SmogTok dla wybranego czujnika.

Dane lokalizacyjne GPS umożliwiają automatyczne przekierowanie na najbliższy czujnik.

System został opracowany całkowicie w Polsce; zarówno HW jak i SW.

Niewielki pobór mocy umożliwił zastosowanie do zasilania czujnika standardowej ładowarki 5V z wyjściem mini USB. Czujnik może być zasilany również z gniazda USB w samochodzie, laptopie czy powerbanku, jak również ze źródeł solarnych.

Aby funkcjonować czujnik SmogTok v5 musi znajdować się w zasięgu publicznej lub prywatnej sieci WiFi z dostępem do Internetu.

Usługi związane z obsługą platformy SmogTok są nieodpłatne: BRAK ABONAMENTU!

Aktualizacja oprogramowania jest przeprowadzana na bieżąco zdalnie, nieodpłatnie.

Ustawianie progu przełączania przekaźnika jest również realizowane zdalnie i nieodpłatnie.

Moduł przekaźnika znajduje się w oddzielnej obudowie i połączony jest przewodem z zasilaczem USB 5V.

Włączenie zasilania sygnalizowane jest zieloną diodą LED.

Przekroczenie progu przełączania przekaźnika sygnalizowane jest czerwoną diodą LED.

Producent zapewnia pełny serwis czujnika SmogTok wentylacja z przekaźnikiem.

Zapraszamy do dołączenia do naszej sieci: https://smogtok.com

Jesteś zadowolony - poleć nas swoim znajomym.

Parametry techniczne:

CZUJNIK

Wymiary: 88x64x41

Masa: 120g

Zasilanie: 5V, 40mA, miniUSB

Sieć bezprzewodowa WiFi: 802.11b/g/n 2,4 GHz

Zakres pomiaru PM2,5: 0-500 µg/m³

Zakres pomiaru PM10: 0-500 µg/m³

Zakres pomiaru temperatury: -40 / +55 °C

Zakres pomiaru wilgotności: 0 – 100%

Zakres pomiaru ciśnienia: 300-1100hPa

PRZEKAŹNIK (Z ZASILACZEM)

Wymiary: 70x50x37

Masa: 90g

Długość przewodu do zasilacza: 1,5m

Długość przewodu do czujnika: 3m

Długość przewodu do rekuperatora: 3m

Zestyk przekaźnika przełączny: NC-COM-NO

Poziom przełączania przekaźnika ustawiany zdalnie: od IJP 2 do 6 nom IJP=3

Obciążalność zestyków przekaźnika: 30V, 1A.

Urządzenie SmogTok wentylacja z przekaźnikiem zawiera w zestawie:

1. Czujnik SmogTok wentylacja
2. Moduł przekaźnika z zasilaczem sieciowym 5V
3. Gwarancję

   Uwaga:

   Sugerujemy dokładne zapoznanie się z dokumentacją techniczną sterownika rekuperatora/wentylatora a w przypadku wątpliwości skonsultowanie się z producentem lub autoryzowanym instalatorem.

   Firma eMBe nie odpowiada za szkody wynikłe w wyniku niepoprawnego montażu i/lub użytkowania niniejszego produktu.
