Transformator 15kV Generator wysokiego napięcia do zmontowania

Generator wysokiego

napięcia do 15kV

do własnoręcznego montażu, lutowania.

Układ  łatwy  w montażu. Wskazówki poniżej.

Czas montażu 60 minut.

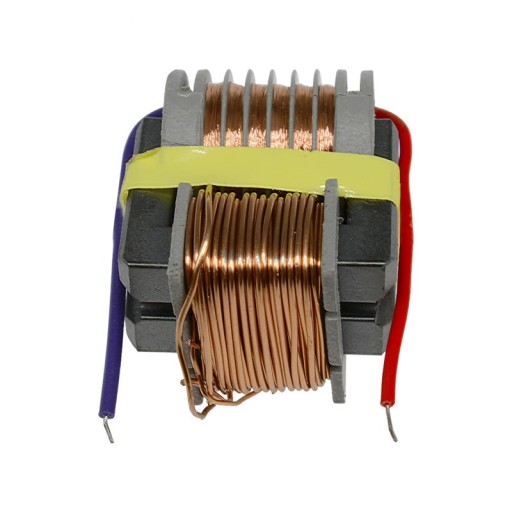

Transformator wysokonapięciowy

Generator wysokiego napięcia do    15kV

Działanie generatora jest oparte na zasadzie  Cewki Tesli,  pomimo małych rozmiarów z napięcia wejściowego 3.7V do 4.2V jest w stanie osiągnąć napięcie do 15000 V.

Za wysokie  napięcie i długi czas pracy mogą uszkodzić urządzenie poprzez spalenie uzwojenia.

Należy zachować wszystkie zasady bezpieczeństwa, ponieważ istnieje ryzyko poparzenia lub porażenia prądem ,zalecamy montaż w obecności doświadczonych techników znających się na elektryce / elektronice.

Generator 15000 V ma

zastosowanie w

doświadczeniach naukowych :

- wytwarzanie łuku wysokiego napięcia 15000 jak piorun trzask i huk

- generator jonów ujemnych ( tzw ozonowanie)

- temperatura łuku może podpalić papier i inne materiały łatwopalne jak     tzw. zapaliczki plazmowe.

• wymiary płytki : 63x25mm
• napięcie wejściowe: 3.7V - 4.2V DC
• napięcie wyściowe : 15000V

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.

Wskazówki do montażu

Najpierw montujemy rezystor oraz diodę , następnie transformator; cztery przewody wychodzące z transformatora oczyszczamy ostrym nożykiem z lakieru zabezpieczającego przed zwarciem, jak tego nie zrobimy to nie da się przylutować tych przewodów do styku na płytce.

Trzeba wymierzyć miejscem lutowania na

miedzianych przewodach i oczyścić je z

lakieru , inaczej ich nie przylutujemy

tylko uszkodzimy płytkę.

Przewody miedziane z transformatora lutujemy według schematu z instrukcji od  strony włącznika cienki po środku cienki z grubym i sam gruby.

W kolejności montujemy transformator trytytką do płytki i lutujemy tranzystor z radiatorem do płytki. Metalowym elementem tranzystora w stronę płytki  (jak na zdjęciu obok).

Należy uważać żeby odizolować radiator od tranzystora ponieważ jak będzie za blisko to może robić się zwarcie.

Koszyk z trzema bateriami AA może zasilić układ. 3 x 1,5V AA
