Генератор произвольных функций DDS FY6900-60 60 МГц

FeelElec FY6900-60

generator DDS 60MHz

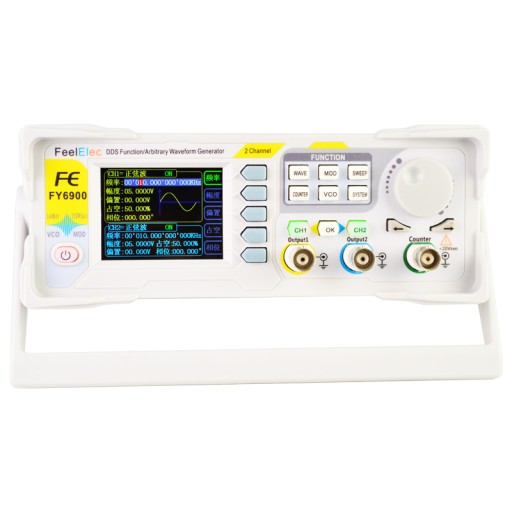

FY6900 to dwukanałowy generator funkcyjny DDS (arbitralny) do zastosowań amatorskich.

Wersja do 60MHz (FY-6900 60M).

Dwa niezależne wyjścia umożliwiają nam na przykład wygenerowanie sinusoidy na wyjściu 1 o częstotliwości 1kHz i amplitudzie 0.5V a na wyjściu 2 prostokąta o częstotliwości 12MHz i amplitudzie 5V.

Generator można podłączyć pod komputer z systemem operacyjnym Windows - można również zasilać go przez złącze USB.

Oprogramowanie pobieramy ze strony producenta:

http://en.feelelec.com/index.php?case=archive&act=show&aid=64

Rodzaje przebiegów:

• sinus
• kwadrat
• prostokąt
• trójkąt/rampa
• impuls
• fala piłokształtna
• DC
• półfala
• krok dodatni
• krok odwrotny
• Lorenz pulse
• multitone
• noise (szum)
• white noise (biały szum)
• AM
• FM
• i wiele innych...

Dane techniczne:

• wyświetlacz 2.4" LCD o rozdzielczości 240x320
• maksymalna czętotliwość wyjściowa 60MHz
• zakres napięcia amplitudy 0-24V z rozdzielczością 0.0001V
• liczba kanałów wyjściowych: 2
• próbkowanie na poziomie: 250MSa/s
• rozdzielczość pionowa: 14bit
• 33 gotowych przebiegów

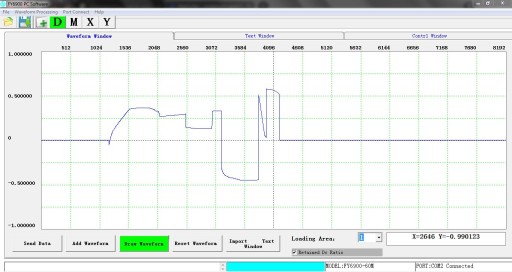

• 64 komórek pamięci do stworzenia własnych przebiegów za pomocą programu sterującego
• modulacje: AM, FM, PM, ASK, FSK, PSK
• funkcja przemiatania: częstotliwości, napięcia, offsetu, współczynnika wypełnienia
• funkcja VCO
• miernik częstotliwości do 100MHz <20V RMS
• 20 komórek pamięci do zapisania profili urządzenia (wczytując zapisane ustawienie nie trzeba ustawiać od nowa poszczególnych wyjść)
• 4-kanałowe wyjście TTL
• możliwość zasilania urządzenia z sieci 230V lub z gniazda USB
• obudowa z tworzywa ABS
• język systemowy: angielski
• wymiary: 200x180x70mm

Pełna specyfikacja na stronie producenta urządzenia:

http://en.feelelec.com/index.php?case=archive&act=show&aid=65

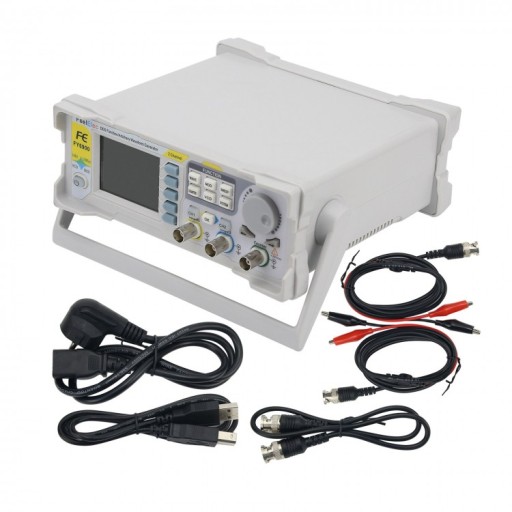

Zawartość przesyłki ze sklepu Konektor:

• generator DDS 60MHz FeelElec FY6900-60M
• kabel sygnałowy BNC/krokodyle 2szt.
• kabel sygnałowy BNC/BNC
• kabel USB
• kabel zasilający sieciowy

Na zamówienie możemy odpłatnie naszykować inne kable sygnałowe.
