СИЛОВОЙ ВЫКЛЮЧАТЕЛЬ СЕТЬ-ГЕНЕРАТОР 4П 25А 1-0-2

PRZEŁĄCZNIK MODUŁOWY SIEĆ AGREGAT 25A 4P.

KOD PRODUKTU: PSA-25A-4P

Przełącznik sieć-agregat wykorzystywany jest w układach sterowania.

Dzięki przełącznikowi 1-0-2 urządzenie daje możliwość wyboru sterowania jednym z dwóch wyjściowych obwodów lub ich całkowite wyłączenie.

Dane techniczne:

• Model: PSA
• Liczba biegunów: 4
• Prąd: 25A
• Napięcie znamionowe: 240/415V~
• Przewody: 1-16mm2 (linka), 1-16mm2 (drut)
• Częstotliwość znamionowa: 50/60 Hz
• Temperatura otoczenia: -5°C do +40°C
• Montaż: na szynie TH35
• Kategoria użytkowania: AC-22A
• Żywotność  elektrycznych: 1500 cykli
• Żywotność mechaniczna: 8500 cykli
• Wytrzymałość mechaniczna (kj): 20000
• Znamionowe napięcie uderzeniowe: 6 kV
• Wymiary: szer. szer. 72mm (4moduły)
• IP20.

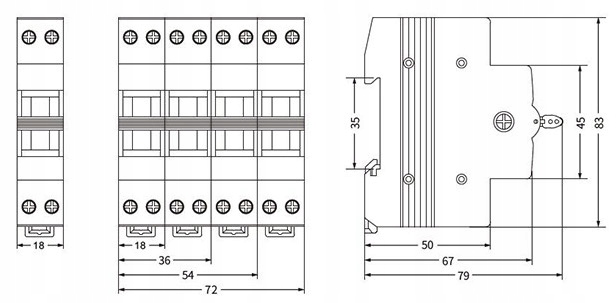

WYMIARY URZĄDZENIA:

Umożliwia współpracę i sterowanie innymi produktami automatyki budynkowej lub bezpośrednio odbiornikami.

SCHEMAT PODŁĄCZENIA OBWODU:
