Фрезерный шаблон FESTOOL OF-FH для фрезерных станков 495246

FESTOOL Szablon pomocniczy do frezowania OF-FH 2200

Nr katalogowy: 495246

Niezawodne i dokładne frezowanie rowków uszczelniających

Szablon pomocniczy do frezowania umożliwia bezproblemowe wyfrezowanie rowka pod uszczelkę wpuszczaną w zamontowanych drzwiach. Możliwe jest również wyfrezowanie rowków pod zamki wielopunktowe.

• Do pewnego prowadzenia frezarki górnowrzecionowej Festool po wąskich krawędziach elementów
• Ograniczniki boczne o długich powierzchniach prowadzących można z obu stron regulować w zakresie 60 mm

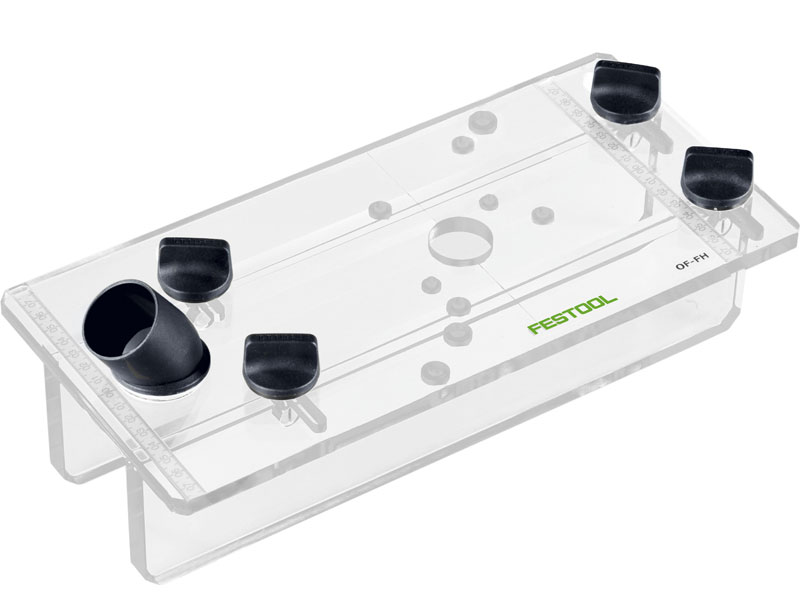

• Wysokiej jakości przyrząd do frezowania z trwałego i masywnego szkła akrylowego
• Stosowany jest np. do pewnego frezowania wpustów pod automatyczne uszczelniacze drzwi
• umożliwia pewne prowadzenie frezarki górnowrzecionowej na wąskich elementach

Najważniejsze zastosowania

• Prowadnica do wszystkich frezarek górnowrz. do frezowania wąskich elementów
• Frezowanie rowków pod uszczelki wpuszczane w zamontowanych drzwiach
• Frezowanie rowków pod zamki wielopunktowe w drzwiach

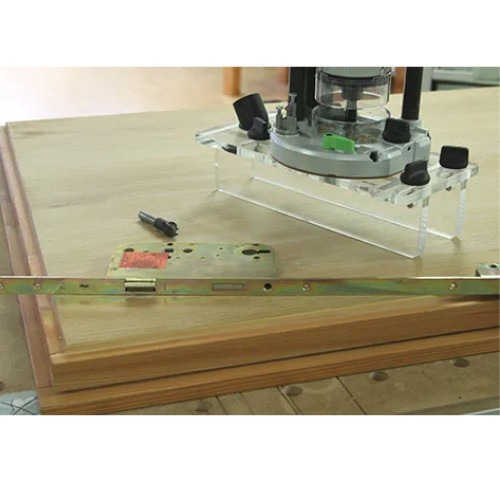

Frezowanie zamków wielopunktowych.

Jeśli chodzi o ochronę dobytku przed włamywaczami, zamki wielopunktowe są ważnym elementem zabezpieczającym. W tym przykładzie zastosowania przedstawiono sposób frezowania zamków w drzwiach przy użyciu frezarki górnowrzecionowej. Następujący po nim montaż zamków wielopunktowych we wręgu drzwi nie jest opisany.

Ustawić szablon pomocniczy wraz z wybraną frezarką górnowrzecionową w następujący sposób:

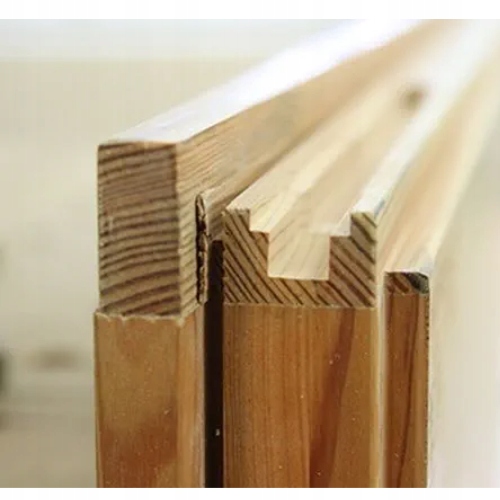

Najpierw umieścić odpowiedni frez (frez do stopni) we frezarce górnowrzecionowej. Frez do stopni umożliwia frezowanie rowków na dwóch poziomach za jednym razem. Górny rowek to tunel, a dolny jest przeznaczony na elementy mechaniczne zamka.

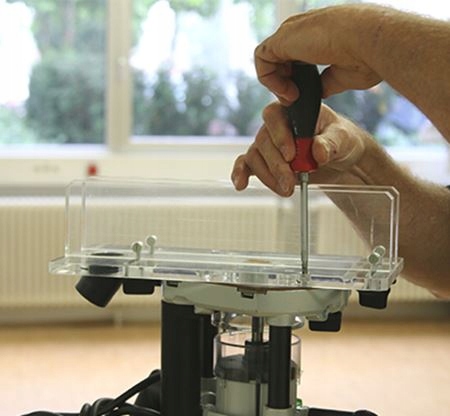

Zamocować szablon pomocniczy na frezarce górnowrzecionowej. W tym celu do zalecanej frezarki górnowrzecionowej dołączone są dwie śruby. Do centrowania szablonu pomocniczego na frezarce konieczny jest pierścień kopiujący 30 mm (wchodzący w zakres dostawy frezarki górnowrzecionowej).

W następnym kroku należy ustawić szablon pomocniczy.

• Należy zwrócić uwagę na to, żeby ustawienie obu prowadnic bocznych szablonu pomocniczego dokładnie odpowiadało grubości drzwi.
• Ustawić drzwi tak aby wręg krawędzi zamka skierowany był ku górze.
• Następnie zamocować drzwi na stole wielofunkcyjnym MFT za pomocą ścisków śrubowych.

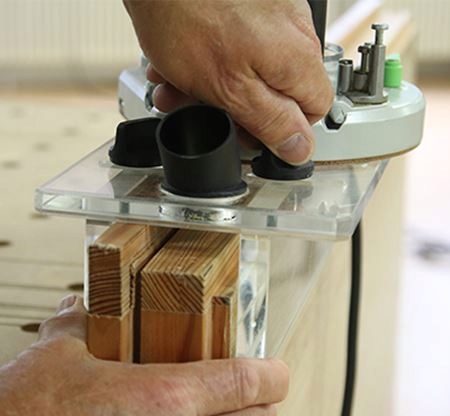

• Umieścić frezarkę z szablonem pomocniczym na wręgu drzwi i ustawić na odpowiedni wymiar (głębokość tunelu).
• Następnie podłączyć wąż ssący D 36 do frezarki.

Procedura:

• Podczas frezowania ważne są następujące punkty:
• Należy prowadzić frezowanie w kierunku przeciwbieżnym. Oznacza to, że przesuwanie się frezarki do przodu odbywa się w kierunku przeciwnym do kierunku obracania się frezu.
• Podczas frezowania frezarka górnowrzecionowa i szablon pomocniczy powinny być trzymane stabilnie i prowadzone równomiernie.
• Następnie we wręgu drzwi można zamontować zamek wielopunktowy.

Wskazówka:

Przed przystąpieniem do frezowanie profilu do mocowania przy użyciu odpowiedniego frezu do stopni można wyfrezować miejsce na puszkę zamka przy użyciu frezu do wpustów.
