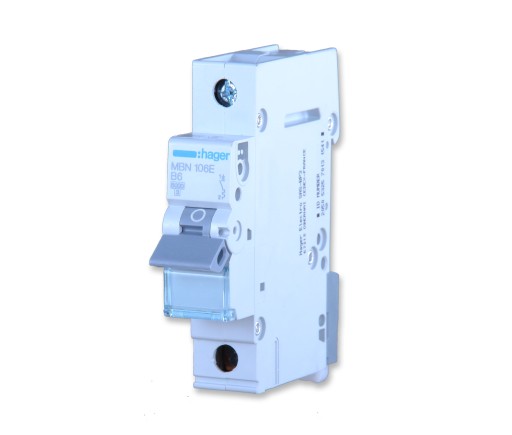

HAGER WYŁĄCZNIK NADPRĄD MCB 6kA 1P B 6A MBN106E

Hager, MCB Wyłącznik nadprądowy 6kA 1P B 6A, MBN106E

Konstrukcja

• Liczba biegunów chronionych: 1
• Liczba biegunów: 1 P
• Układ biegunów: 1 P
• Charakterystyka wyzwalania: B

Funkcje

• Z rozłączanym biegunem N: nie

Charakterystyka elektryczna

• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Typ napięcia zasilającego: AC
• Częstotliwość: 50/60 Hz

Napięcie

• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd

• Prąd znamionowy In: 6 A
• Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 In
• Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 4 / 7 In
• Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
• Zdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kA
• Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 6 kA
• Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 10 kA
• Zdolność wyłączania 240V (NF EN 60947-2): 10 kA

Prąd / Temperatura

• Prąd znamionowy w temperaturze -25°C: 7,8 A
• Prąd znamionowy w temperaturze -20°C: 7,7 A
• Prąd znamionowy w temperaturze -15°C: 7,5 A
• Prąd znamionowy w temperaturze -10°C: 7,4 A
• Prąd znamionowy w temperaturze -5°C: 7,2 A
• Prąd znamionowy w temperaturze 0°C: 7,1 A
• Prąd znamionowy w temperaturze 5°C: 6,9 A
• Prąd znamionowy w temperaturze 10°C: 6,7 A
• Prąd znamionowy w temperaturze 15°C: 6,6 A
• Prąd znamionowy w temperaturze 20°C: 6,4 A
• Prąd znamionowy w temperaturze 25°C: 6,2 A
• Prąd znamionowy w temperaturze 30°C: 6 A
• Prąd znamionowy w temperaturze 35°C: 5,8 A
• Prąd znamionowy w temperaturze 40°C: 5,6 A
• Prąd znamionowy w temperaturze 45°C: 5,4 A
• Prąd znamionowy w temperaturze 50°C: 5,2 A
• Prąd znamionowy w temperaturze 55°C: 5 A
• Prąd znamionowy w temperaturze 60°C: 4,7 A
• Prąd znamionowy w temperaturze 65°C: 4,5 A
• Prąd znamionowy w temperaturze 70°C: 4,2 A

Współczynnik korekcyjny prądu

• Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
• Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95
• Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9
• Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 100 Hz: 1,1
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 200 Hz: 1,2
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 400 Hz: 1,5
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 60 Hz: 1

Częstotliwość

• Częstotliwość (zakres do ETIM): 50 do 60 Hz

Moc

• Całkowite straty mocy dla prądu znamionowego: 1,3 W
• Straty mocy na biegun dla prądu znamionowego: 1,3 W

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): 4000
• Wytrzymałość mechaniczna (liczba cykli): 20000

Wymiary

• Głębokość produktu: 70 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 17,5 mm

Instalacja / Montaż

• Moment dokręcający: 2,8 Nm
• Pozycja montażowa produktu 360°: tak

Podłączenie

• Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²
• Rodzaj przyłącza: ze śrubą

Norma

• Norma: EN 60898-1
• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP20

Warunki użytkowania

• Temperatura robocza: -25…70 °C
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
• Klasa ograniczenia energii I²t.: 3
• Temperatura przechowywania/transportu: -25…80 °C
