Moduł BMS Smart LiFePO4 4S 60A Programowalny z obsługą Bluetooth i aplikacji

Programowalny moduł BMS do pakietów Li-FePO4

Następujące pliki do pobrania znajdują się pod opisem, nad sekcją Opinie o produkcie:

• Instrukcja podłączenia BMS do pakietu ogniw.
• Poradnik doboru BMS.

Moduł BMS do zabezpieczenia przed zwarciem, przeładowaniem, nadmiernym rozładowaniem i funkcją wyrównywania napięć poszczególnych cel.

Przeznaczony wyłacznie do pakietów LiFePO4.

Układ z możliwością programowania parametrów za pomocą kabla UART lub aplikacji mobilnej (BT).

Odporność na kurz, wibracje, uderzenia -idealny do wymagających zastosowań..

Wspólny port zasilania- nie wymaga doprowadzenia osobnego kabla od ładowarki.

Konstrukcja układu zapewnia mniejsze wydzielanie ciepła przy tym samym obciążeniu, niż układy konkurencyjne.

Podłaczenie tylko wg załaczonej instrukcji.

Układ dostarczany jako gotowy do pracy przy standardowych parametrach.

Do programowania wszystkich funkcji konieczny jest Kabel UART.

UWAGA: BMS SMART mogą być wyposażone w jedną lub dwie sondy temperatury. Wysyłamy je zamiennie w zależności od posiadanych zapasów. Jeżeli jest to istotne, prosimy o ustalenie posiadanej wersji przed zakupem.

Dostarczany w zestawie Moduł Bluetooth pozwala na programowanie podstawowych funkcji, oraz monitoring parametrów.

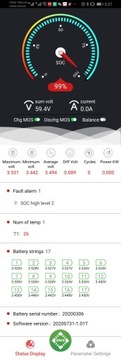

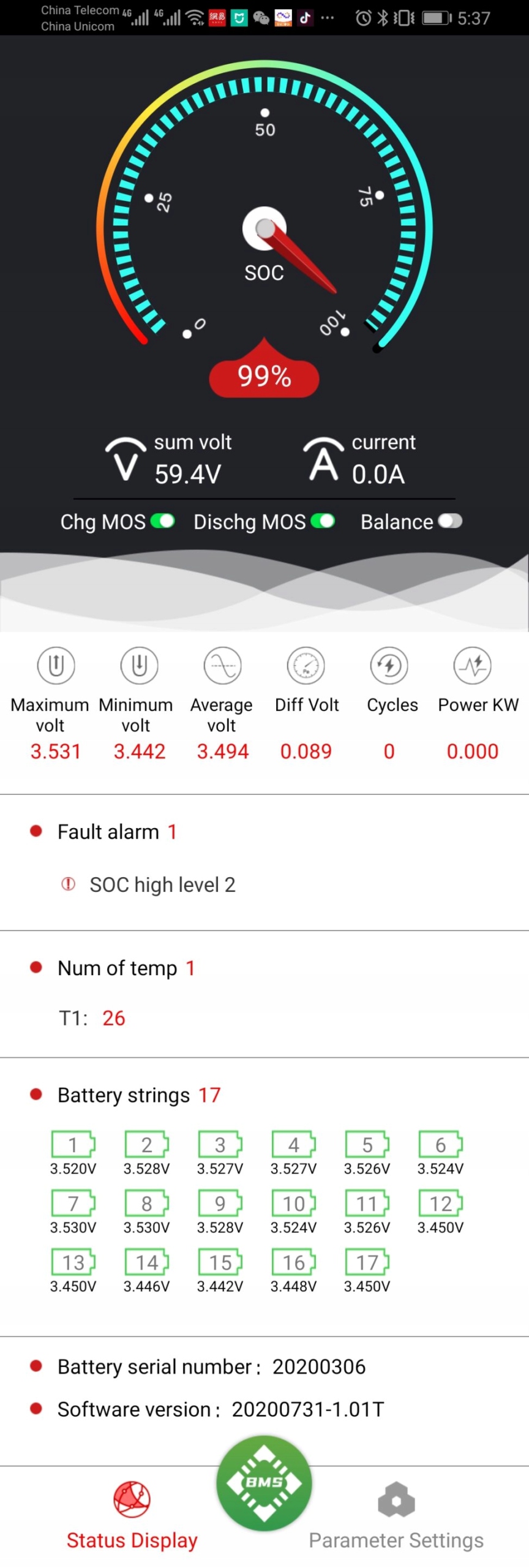

Po połaczeniu z modułem Bleutooth dostępny ciągły monitoring napięcia, stanu ładowania i innych parametrów na urządzeniu mobilnym (Android, APS).

Dostarczany w komplecie z kablem do podłączenia poszczególnych ogniw i modułem BT.

Do programowania i monitoringu parametrów, konieczne jest pobranie aplikacji.

• Napięcie akumulatora: 12,8V 4S
• Maksymalny ciągły prąd rozładowania: 60A
• Marka: DALY
• Typ ogniwa: LiFePO4
• Maksymalne napięcie ładowania: 14,6V
• Wyprowadzenia: Przewód 2x6mm² (AWG10)
• Maksymalny prąd ładowania: 30A
• Pobór prądu w czasie pracy: 10mA
• Prąd balansowania ogniw: 30mA +/-5
• Wymiary: 128x64x18 mm
• Waga: 246g

Uwaga:

Układ BMS nie jest układem ograniczającym prąd podczas ładowania lub rozładowania pakietu.

Jego zadaniem jest zabezpieczenie przed zniszczeniem ogniw na skutek zwarcia, przeciążenia, przeładowania lub nadmiernego rozładowania. Dodatkową funkcją jest wyrównywanie napięć  poszczególnych cel, co umożliwia ich dłuższą eksploatację i pełniejsze wykorzystanie energii.

Nie jest to układ zastępujący właściwą ładowarkę, ani też ogranicznik prądu pobieranego.

Dlatego bardzo ważne jest, by urządzenie ładujące dostarczało prąd o napięciu i natężeniu zgodnym z danymi BMS bądź zastosowanych ogniw (mniejszemu z nich). Również pobór prądu powinien być ograniczony do tych wartości. Szczególnie dotyczy to układów fotowoltalicznych w których chwilowe prądy, o ile nie są ograniczone elektronicznie potrafią być znacznie wyższe.

Ponieważ BMS umożliwia pracę z prądami wyższymi niż jego parametry (konieczne np. przy rozruchu silnika elektrycznego), eksploatacja ciągła z przekroczonymi prądami może prowadzić do jego zniszczenia. Tego typu awaria nie jest objęta gwarancją.
