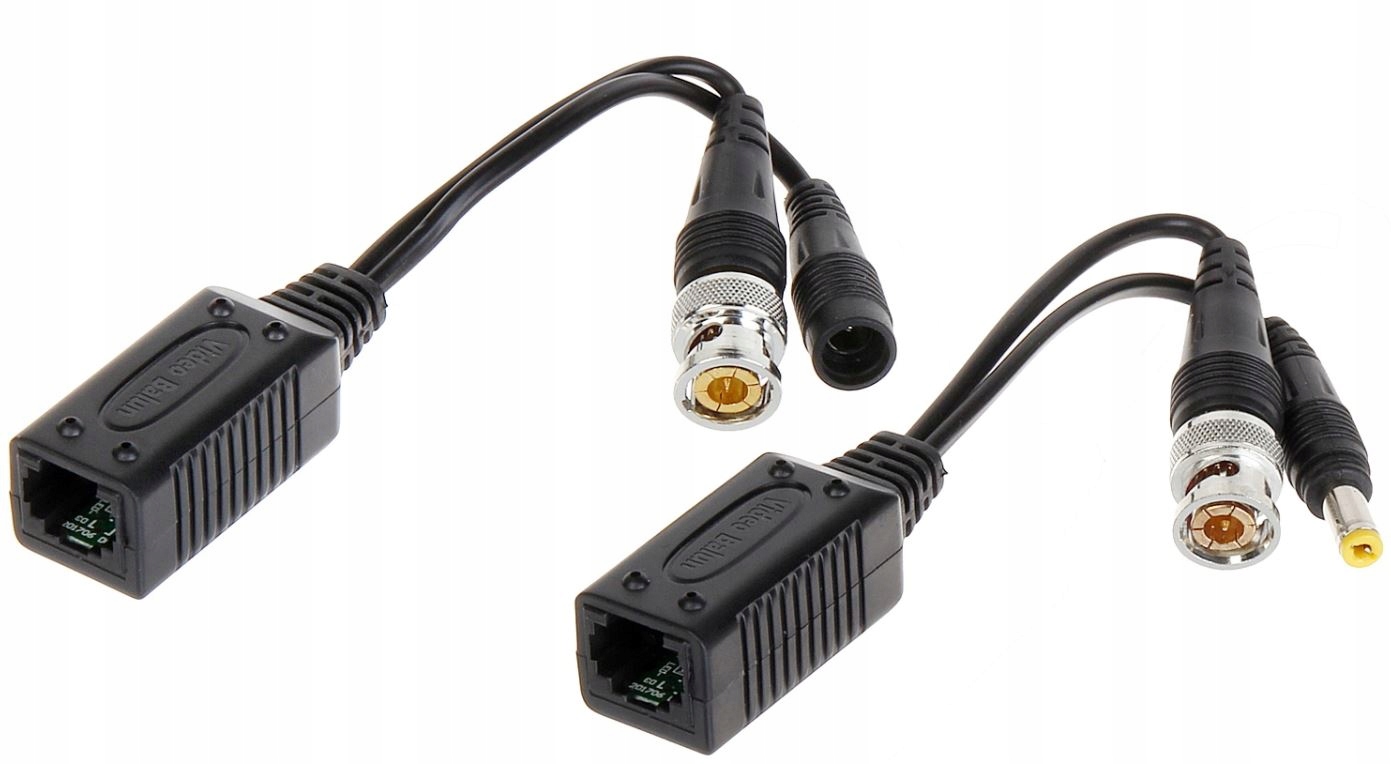

Видеотрансформатор TR-1RJ-HD*P2, комплект 2 шт.

TRANSFORMATOR WIDEO TR-1RJ-HD*P2

(2 SZTUKI)

Opis Produktu

• TR-1RJ-HD*P2 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75 Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 250m @ 720p / 150m @ 1080p (skrętka komputerowa 5e kategorii) oraz eliminuje zakłócenia niesymetryczne.

Specyfikacja Techniczna

• Standard: AHD - 8 Mpx 4K UHD, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC
• Rodzaj urządzenia: Pasywne
• Liczba kanałów: 1 Wideo, 1 DC
• Napięcie we/wy 75Ω (CVBS): 1 Vpp
• Zasięg wideo: 250 m @ 720p - UTP kat. 5e150 m @ 1080p - UTP kat. 5e400 m @ CVBS - PAL, NTSC - UTP kat. 5e
• Tłumienie: 4.43 MHz @ 0.64 dB11 MHz @ 0.85 dB21 MHz @ 1.09 dB38 MHz @ 1.19 dB42 MHz @ 1.23 dB67.5 MHz @ 2.06 dB
• Impedancja złącza symetrycznego: 100 Ω
• Typ złącz: Wideo - BNC Wtyk na przewodzie Zasilanie - Gniazdo / Wtyk 2.1/5.5 mm
• Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary) Gniazdo
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Temperatura pracy: -50 °C ... 55 °C
• Zasilanie 12V DC : 150 m @ 110 mA  100 m @ 160 mA  50 m @ 330 mA 30 m @ 550 mA
• Waga: Wymiary:
• 0.030 kg: 41  x 19.3  x 19.2 mm

Schemat podłączenia:

Zastosowanie w monitoringu gdzie położone są już kable UTP ( skrętka komputerowa)
