ВНУТРЕННИЙ ПОТОЛОЧНЫЙ PIR ДАТЧИК ДВИЖЕНИЯ

Czujnik ruchu i obecności PIR

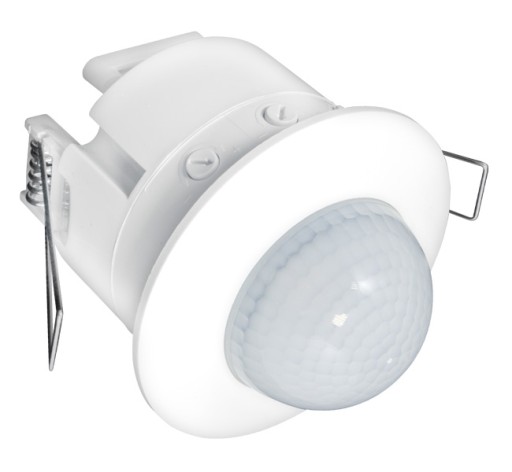

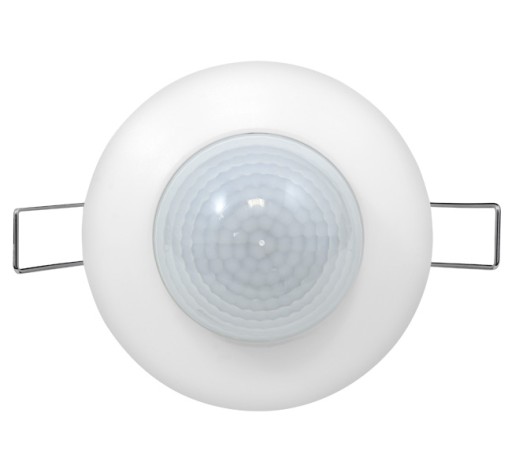

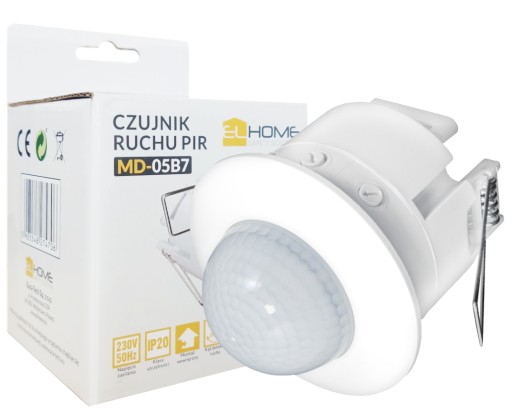

Wewnętrzny czujnik PIR MD-05B7 do automatycznego sterowania załączaniem oświetlenia (lub innych urządzeń elektrycznych), montaż na suficie, pasywny czujnik podczerwieni, sensor foto-optyczny, potencjometry do sterowania automatyką czujnika: czasem podtrzymania oświetlenia (min. 10 s ± 3 s, max. 7 min ± 2 min) i progiem oświetlenia zewnętrznego (3 - 2000 lx), kąt detekcji 360°.

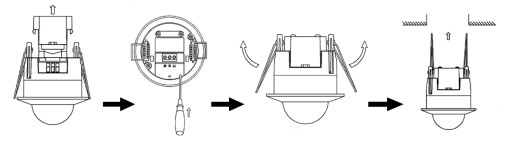

INSTALACJA

W celu zainstalować czujnik należy:

1. W wybranym miejscu wywiercić w suficie otwór o średnicy około Ø 70 mm.

2. Odłączyć zasilanie za pomocą bezpiecznika lub włącznika głównego.

3. Odizolować końcówki przewodów na długości około 6-8mm.

4. Odkręcić i zdjąć plastikową osłonę chroniącą zaciski.

5. Podłączyć przewody zgodnie ze schematem połączeń.

• Podłączyć przewód fazy zasilania (L) do zacisku oznaczonego jako L na kostce
• zaciskowej urządzenia.
• Podłączyć przewód zerowy zasilania (N) oraz przewód zerowy odbiornika do
• zacisku oznaczonego jako N na kostce zaciskowej urządzenia.
• Podłączyć przewód fazy odbiornika do zacisku oznaczonego jako A na kostce
• zaciskowej urządzenia.

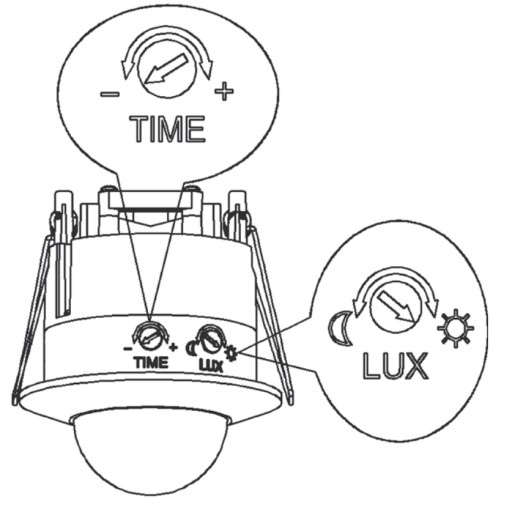

USTAWIENIA UŻYTKOWE

• USTAWIENIE CZASU ZWŁOKI (TIME):

Potencjometrem czasu ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik. Aby zwiększyć czas zwłoki należy potencjometr czasu przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 7-9 minut. Aby zmniejszyć czas zwłoki należy potencjometr czasu przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosi około 7-13 sekund.

• USTAWIENIE PROGU NATĘŻENIA ŚWIATŁA (LUX):

Potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego oświetlenia przy jakim czujnik ruchu ma zadziałać. Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego, czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika. Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 220 ~ 240 V AC / 50 Hz
• Współczynnik ochrony: IP20
• Materiał obudowy: Tworzywo sztuczne
• Rodzaj czujnika: PIR
• Zalecane miejsce instalacji: sufity, wewnątrz pomieszczeń
• Zalecana wysokość instalacji: 2.2 - 4 m
• Kąt wykrywania ruchu: 360°
• Zasięg wykrywania ruchu: Ø3 - 12 m
• Zakres regulacji zwłoki czasowej: min. 10 s ± 3 s maks. 7 min ± 2 min
• Zakres regulacji progu światła zewn.: <3 - 2000 lx
• Maks. obciążenie rezystancyjne: 1200 W
• Maks. obciążenie indukcyjne: 300 W
• Regulacja parametrów czujnika: Tak
• Regulacja czułości sensora: Nie
• Regulacja czasu podtrzymania oświetlenia: Tak
• Regulacja oświetlenie zawnętrznego: Tak
• Temperaturowy zakres pracy czujnika: -18ºC ~ +40ºC
• Wymiary czujnika (W x SZ x G): ø80 x 90 mm
• Waga netto czujnika: 100 g
• Dane logistyczne:
• Wymiary opakowania (W x SZ x G): 127 x 85 x 82 mm
• Waga brutto: 140 g
• Typ opakowania: Karton
