ВНУТРЕННИЙ ПОТОЛОЧНЫЙ PIR ДАТЧИК ДВИЖЕНИЯ

Czujnik ruchu i obecności PIR

Wewnętrzny czujnik PIR MD-06B7  do automatycznego sterowania załączaniem oświetlenia (lub innych urządzeń elektrycznych), montaż na suficie, pasywny czujnik podczerwieni, sensor foto-optyczny, potencjometry do sterowania automatyką czujnika: czasem podtrzymania oświetlenia (min. 10 s ± 3 s, max. 7 min ± 2 min) i progiem oświetlenia zewnętrznego (3 - 2000 lx), kąt detekcji 360°.

INSTALACJA

W celu zainstalowania czujnika na ścianie należy:

1. Odłączyć zasilanie za pomocą bezpiecznika lub włącznika głównego.

2. Odkręcić śruby mocujące i oddzielić pokrywę od podstawy mocującej.

3. Poprzez 2 otwory w pokrywie podstawy mocującej odznaczyć w wybranym miejscu na suficie miejsca na 2 kołki i wkręty montażowe (wyposażenie zestawu).

4. W wybranych miejscach na ścianie wywiercić 2 otwory, za pomocą kołków i wkrętów montażowych zamocować pokrywę podstawy na suficie.

5. Odizolować końcówki przewodów na długości około 6-8mm.

6. Podłączyć czujnik do zasilania i odbiornika zgodnie ze schematem.

Podłączyć przewód fazy zasilania (L) do zacisku oznaczonego jako L na kostce zaciskowej.

Podłączyć przewód zera zasilania (N) oraz zera odbiornika do zacisku oznaczonego jako N na kostce zaciskowej.

Podłączyć przewód fazy odbiornika do zacisku oznaczonego jako A na kostce zaciskowej.

7. Zamocować czujnik na przykręconej uprzednio do ściany pokrywie podstawy, przykręcić śruby mocujące, u dołu podstawy mocującej.

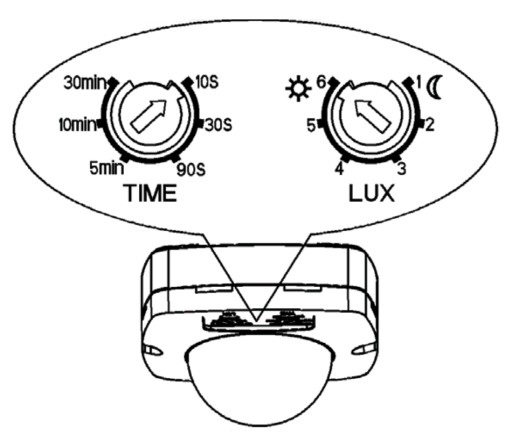

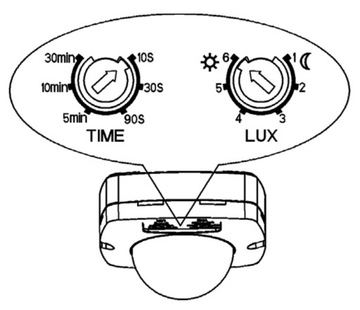

USTAWIENIE CZASU ZWŁOKI (TIME)

Potencjometrem czasu zwłoki ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik. Aby zwiększyć czas zwłoki należy potencjometr przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 30 minut. Aby zmniejszyć czas zwłoki należy potencjometr przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosi około 10 sekund.

USTAWIENIE PROGU NATĘŻENIA ŚWIATŁA (LUX)

Potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego) oświetlenia przy jakim czujnik ruchu ma zadziałać. Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego, czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika. Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia.

SPECYFIKACJA TECHNICZNA

• Czujnik:
• Napięcie zasilania: 230 V AC
• Współczynnik ochrony: IP20
• Materiał obudowy: Tworzywo sztuczne
• Rodzaj czujnika: PIR
• Zalecane miejsce instalacji: sufity, wewnątrz pomieszczeń
• Zalecana wysokość instalacji: 2.2 - 6 m
• Kąt wykrywania ruchu: 360°
• Zasięg wykrywania ruchu: maks. 20 m
• Zakres regulacji zwłoki czasowej: min. 10 s ± 3 s maks. 30 min ± 2 min
• Zakres regulacji progu światła zewn.: <3 - 2000 lx
• Maks. obciążenie rezystancyjne: 2000 W
• Maks. obciążenie indukcyjne: 1000 W
• Regulacja parametrów czujnika: Tak
• Regulacja czułości sensora: Nie
• Regulacja czasu podtrzymania oświetlenia: Tak
• Regulacja oświetlenie zawnętrznego: Tak
• Temperaturowy zakres pracy czujnika: -18ºC ~ +40ºC
• Wymiary czujnika (W x SZ x G): 58 x 102 x 102 mm
• Waga netto czujnika: 140 g
• Dane logistyczne:
• Wymiary opakowania (W x SZ x G): 141 x 106 x 68 mm
• Waga brutto: 170 g
• Typ opakowania: Karton
