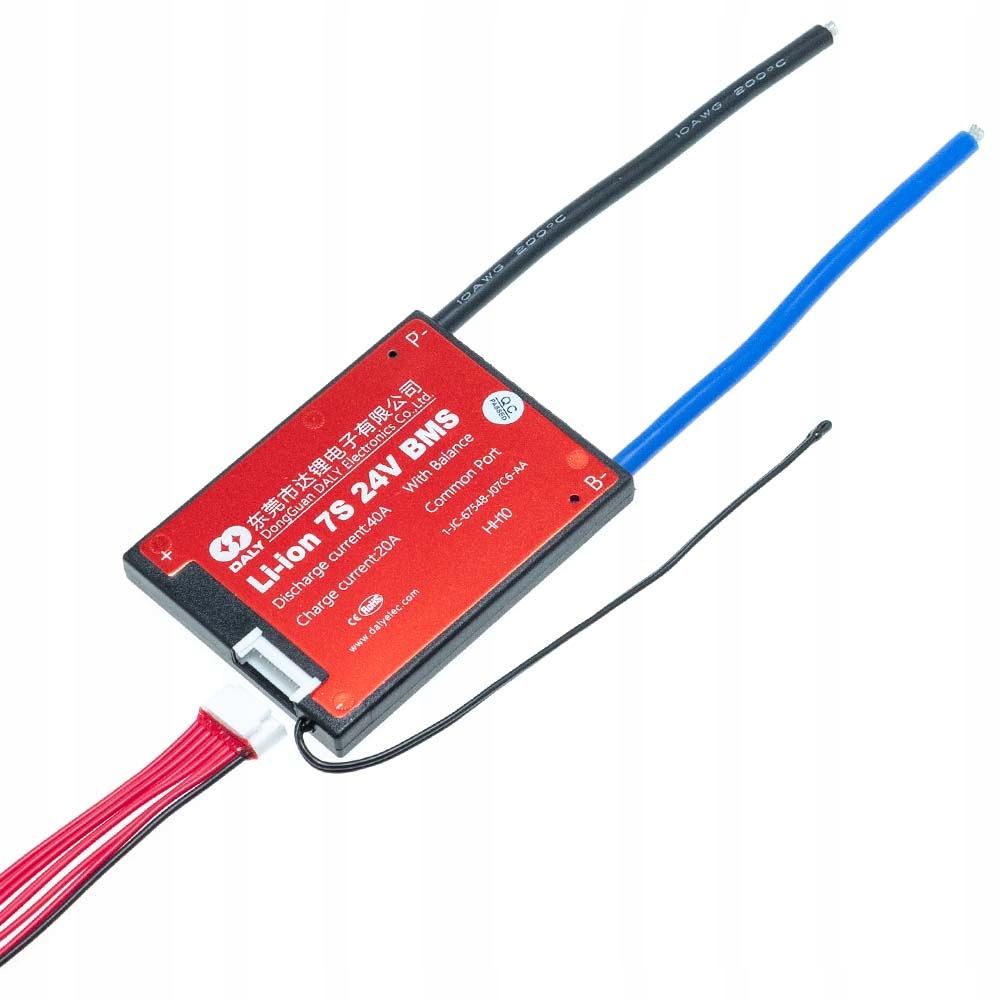

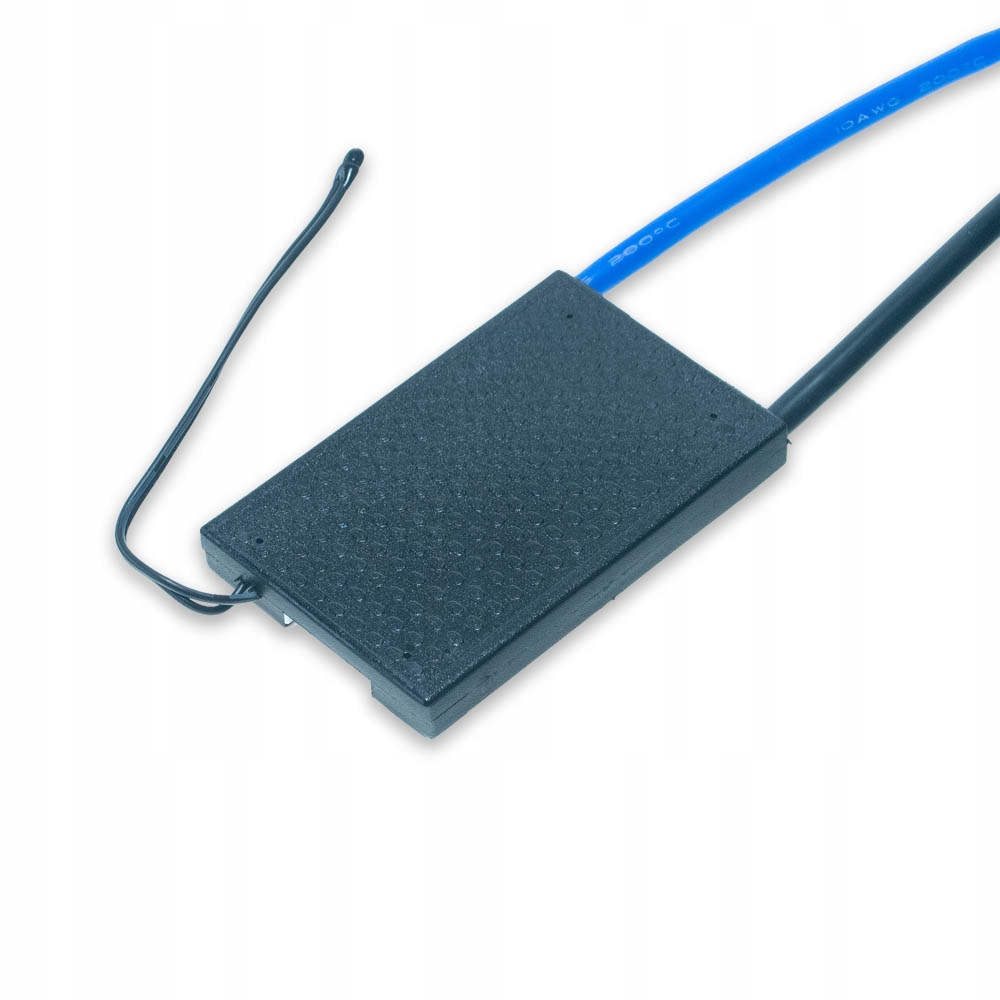

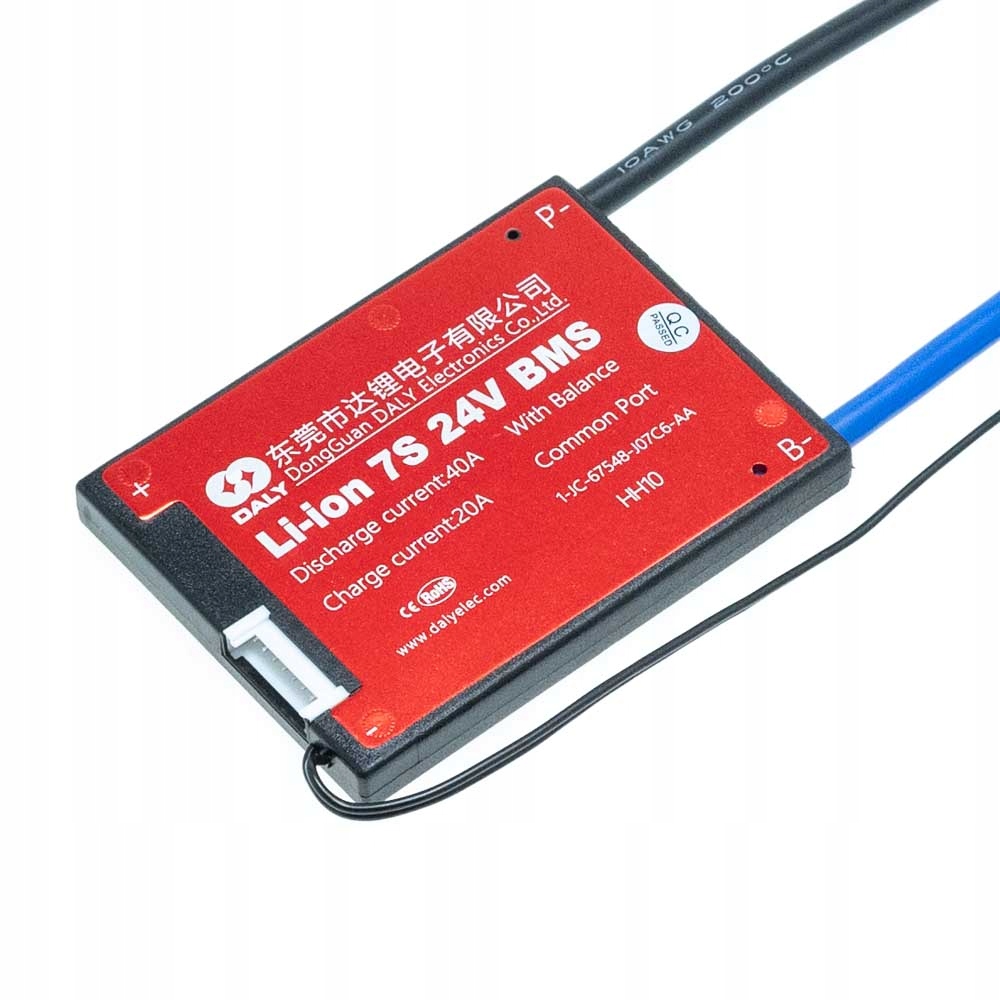

BMS 7S 40A Литий-ионный модуль, балансир, PCM, клемма печатной платы.

Moduł BMS Li-Ion 7S 40A z zabezpieczeniem termicznym

Następujące pliki do pobrania znajdują się pod opisem, nad sekcją Opinie o produkcie:

• Instrukcja podłączenia BMS do pakietu ogniw.
• Poradnik doboru BMS.

Moduł BMS do zabezpieczenia przed zwarciem, przeładowaniem, nadmiernym rozładowaniem i funkcją wyrównywania napięć poszczególnych cel.

Przeznaczony wyłacznie do pakietów Li-Ion

Pełna wodoodporność -układ pracuje nawet zanurzony w wodzie!

Odporność na kurz, wibracje, uderzenia -idealny do wymagających zastosowań (rowery, nurkowanie)

Wspólny port zasilania- nie wymaga doprowadzenia osobnego kabla od ładowarki

Konstrukcja układu zapewnia mniejsze wydzielanie ciepła przy tym samym obciążeniu, niż układy konkurencyjne

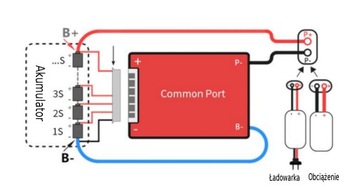

Podłaczenie tylko wg załaczonej instrukcji

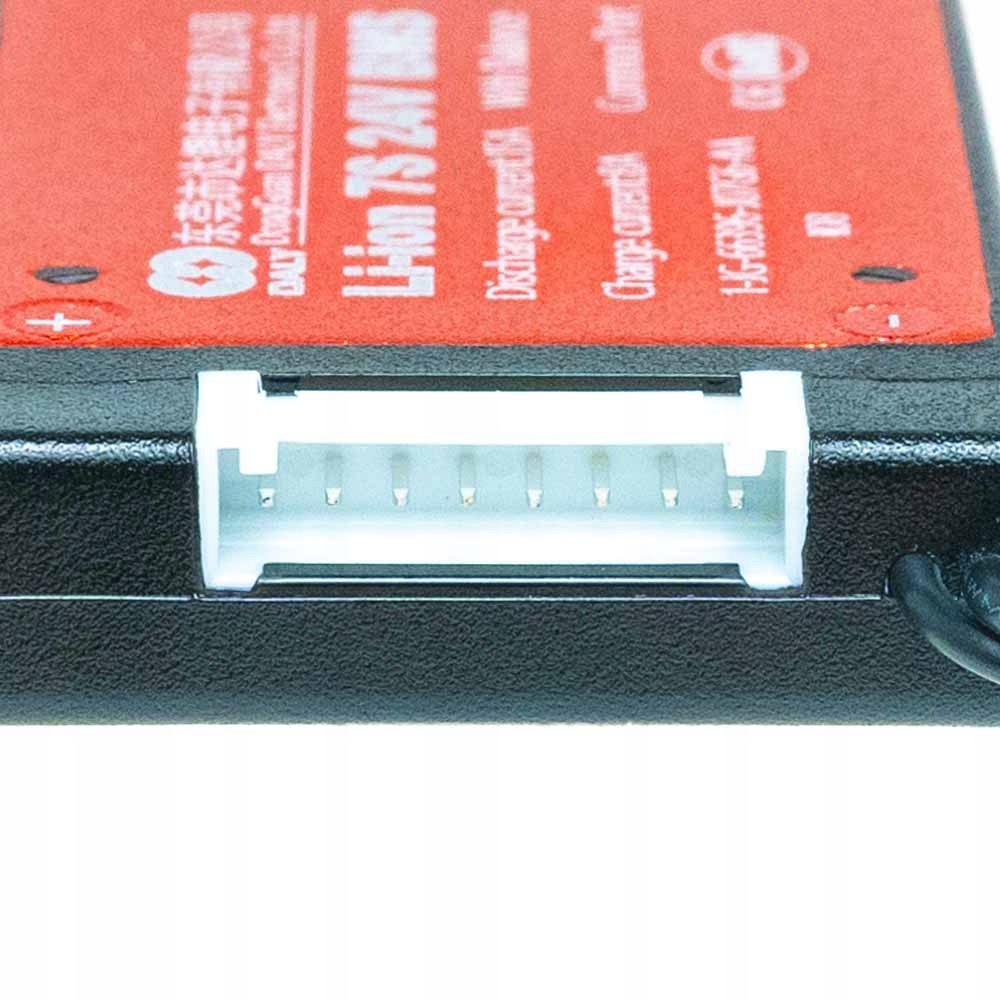

Dostarczany w komplecie z kablem do podłączenia poszczególnych ogniw

Uwaga:

Układ BMS nie jest układem ograniczającym prąd podczas ładowania lub rozładowania pakietu.

Jego zadaniem jest zabezpieczenie przed zniszczeniem ogniw na skutek zwarcia, przeciążenia, przeładowania lub nadmiernego rozładowania. Dodatkową funkcją jest wyrównywanie napięć  poszczególnych cel, co umożliwia ich dłuższą eksploatację i pełniejsze wykorzystanie energii.

Nie jest to układ zastępujący właściwą ładowarkę, ani też ogranicznik prądu pobieranego.

Dlatego bardzo ważne jest, by urządzenie ładujące dostarczało prąd o napięciu i natężeniu zgodnym z danymi BMS bądź zastosowanych ogniw (mniejszemu z nich). Również pobór prądu powinien być ograniczony do tych wartości. Szczególnie dotyczy to układów fotowoltalicznych w których chwilowe prądy, o ile nie są ograniczone elektronicznie potrafią być znacznie wyższe.

Ponieważ BMS umożliwia pracę z prądami wyższymi niż jego parametry (konieczne np. przy rozruchu silnika elektrycznego), eksploatacja ciągła z przekroczonymi prądami może prowadzić do jego zniszczenia. Tego typu awaria nie jest objęta gwarancją.

• Napięcie: 24V 7S
• Marka: DALY
• Typ ogniwa: litowo-jonowe (Li-Ion)
• Maksymalne napięcie ładowania: 29,4V
• Maksymalny prąd ładowania: 20A
• Maksymalny ciągły prąd rozładowania: 40A
• Wyprowadzenia: Przewód 2x6mm² (AWG10)
• Zabezpieczenie przed przeładowaniem: 4,25V +/-0,05
• Zabezpieczenie przed rozładowaniem: 2,7V +/-0,1
• Spoczynkowy pobór prądu: 100µA
• Prąd balansowania: 30mA +/-5
• Wymiary: 75x48x9mm lub 80x60x9mm
• Waga: 85g
