Inteligentny sterownik schodowy 11-17k LCD ST (nowa wersja) - zestaw z czujnikami i maskownicami

W zestawie:

1. sterownik schodowy LED 11-17k LCD ST w obudowie na szynę DIN z wyświetlaczem LCD (podświetlenie zielone) - 1szt. Na życzenie inne kolory LCD (niebieski, szary...).
2. czujniki optyczne schodowe Sharp - 2 szt.
3. drewniane maskownice do puszki fi60 bez otworów montażowych (montaż np. na klej) 2 szt. Dostępne inne maskownice, wybarwienia, rozmiary, okleiny, kolory itp.

Czujniki optyczne Sharp

Zastosowanie

Czujki optyczne Sharp sprawdzą się praktycznie na każdych schodach, o ile istniej możliwość montażu czujnika na bocznej ścianie, w słupku balustrady, froncie trepa, w podstopnicy. Problemem nie są ani tzw. schody otwarte, które tylko jedną powierzchnią stykają się ze ścianą, ani schody usytuowane między dwiema ścianami. Czujniki Sharp to uniwersalne czujki optyczne typu refleksyjnego, które w jednej obudowie łączą nadajnik z odbiornikiem. Dzięki temu montaż tych czujników schodowych jest jednostronny - NIE jest wymagana instalacja odbiornika czy lusterka po przeciwnej stronie niż czujnik.

Optymalna wysokość montażu czujnika jako elementu systemu oświetlenia schodów to minimum 30cm nad podłogą.

Czujki Sharp mają bardzo wąski kąt działania. Jest to ważne w przypadku systemu oświetlenia schodowego, gdyż ułatwia unikanie sytuacji, kiedy oświetlenia aktywowane jest przez osoby jedynie przechodzące obok schodów.

Katalogowy zasięg czujników Sharp to od 20 do 150 cm. Został on potwierdzony naszymi doświadczeniami. Ponadto w sterowniku schodowym można precyzyjnie określić parametr "próg zadziałania", który ma bezpośredni wpływ na zasięg czujnika Sharp.

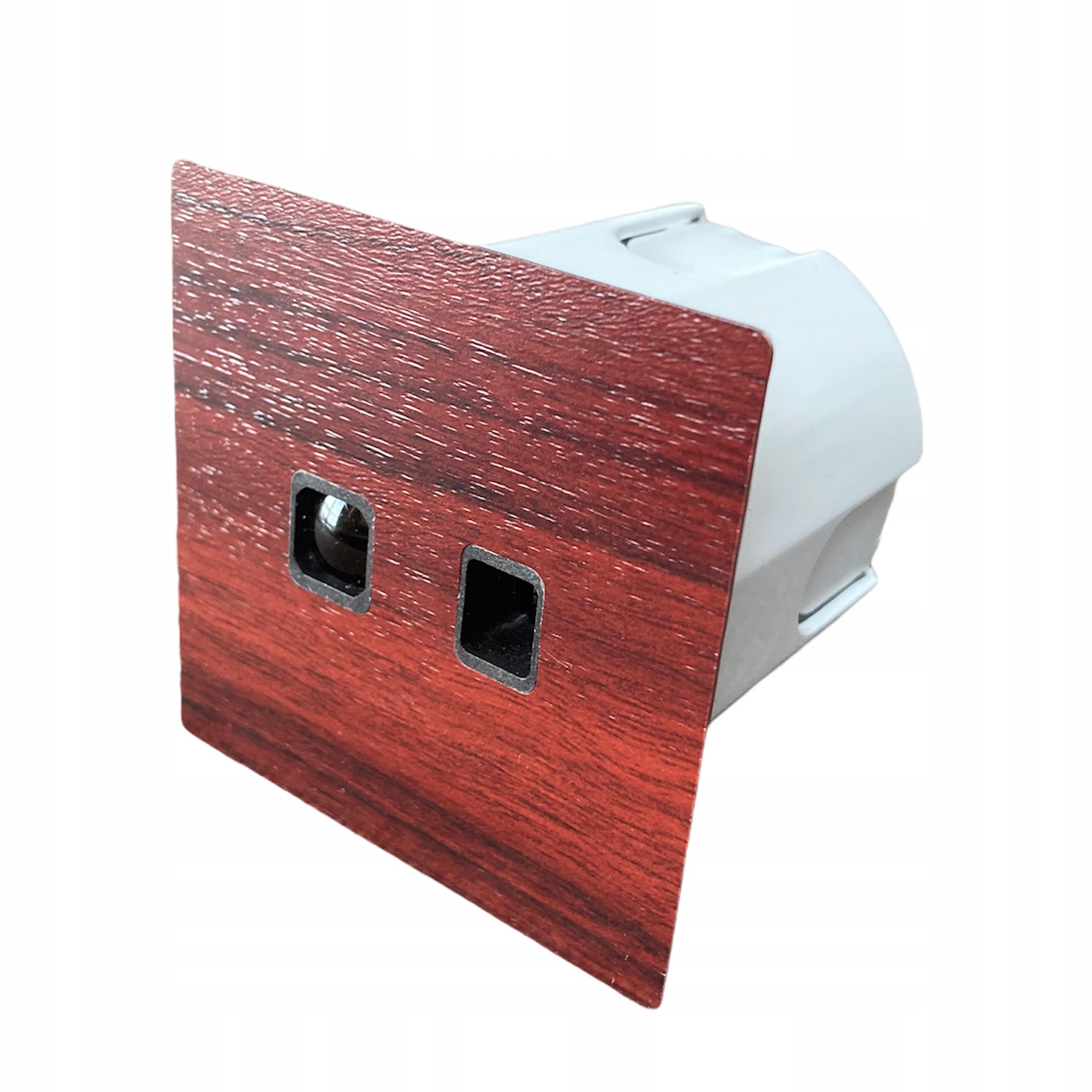

Sprzedawane w zestawie czujki optyczne Sharp, dzięki dołączonym maskownicom, można w łatwy sposób zamontować w standardowej puszce podtynkowej fi 60mm. Czujnik mocowany jest do maskownicy przy pomocy dołączonych wkrętów. Maskownicę z zamocowanym czujnikiem przykręca się do puszki montażowej (wkręty nie są elementem zestawu, można wykorzystać wkręty dostarczane z puszką montażową lub dowolne inne pasujące rozmiarem).

Dane techniczne czujnika Sharp

• Wymiary samej czujki to: długość 45mm, szerokość 20mm, głębokość 22mm
• Minimalny wymagany otwór montażowy - adapter umieszczany NIE przy czujce: 45mm x 25mm, głębokość 25mm
• Minimalny wymagany otwór montażowy - adapter umieszczany przy czujce: 45mm x 25mm, głębokość 40mm

Czujka posiada wyprowadzenie przewodów zakończone adapterem. Adapter ma za zadanie niwelować wpływ ewentualnych zakłóceń. Dodatkowo adapter posiada złącze zaciskowe ułatwiające montaż przewodów. Opis wejść umieszczony jest na płytce adaptera (- out +).

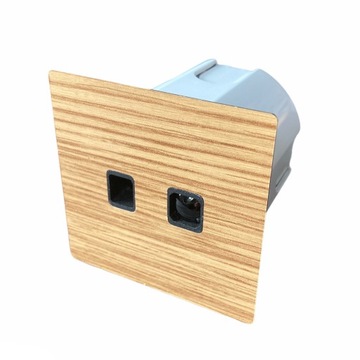

Maskownice

Maskownice mają wymiary 75x75mm oraz grubość około 3mm (drewniane), co sprawia, że ładnie zakrywają puszkę montażową, a jednocześnie niewiele odstają od ściany. W maskownicach są otwory montażowe czujnika, otwory boczne, o rozstawie 60mm, umożliwiające przykręcenie maskownicy wraz z czujką do puszki montażowej oraz otwory na soczewki czujnika.

Domyślnie w zestawie znajdują się maskownice drewniane.Jest to surowa sklejka brzozowa, którą można we własnym zakresie malować/ bejcować/ lakierować na dowolny kolor. Na życzenie możliwość zamiany na inne.

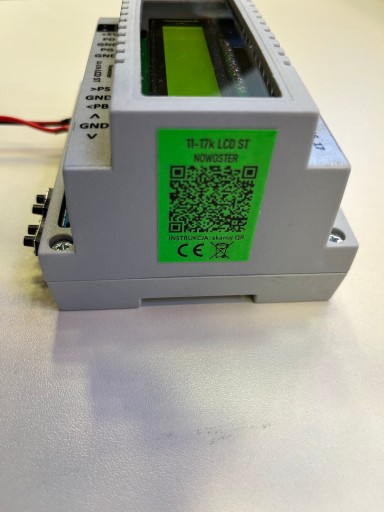

Nowa wersja sterownika 11-17k LCD ST (Standard).

Nowe funkcje, regulacje, algorytmy, efekty.

Wersja pod większość czujek PIR, optycznych, sharp.

Czujki, maskownice itp. w zależności od wersji.

Nowość w ofercie. Sterownik schodowy LED 11-17k LCD ST (opcja wejścia trybu nocnego, wejście stałego świecenia, opóźnienie wygaszania, energooszczędny).

LCD w kolorze zielonym. Na życzenie w kolorze pomarańczowym, białym (szarym). Inne kolory LCD według dostępności.

Obsługuje od 11 do 17 stopni schodowych (punktów świetlnych).

Uniwersalna obudowa do montażu na szynę DIN.

Produkt polski. W tej klasie cenowej chyba najlepszy sterownik na schody (działa również pod czujki Sharp).

Łatwy montaż. Szybka instalacja (oznaczenia wejść/wyjść na płytce przy złączach zaciskowych). Mimo dość rozbudowanych algorytmów i funkcji to ustawianie i regulacje przyjazne użytkownikowi. Bardzo pomocny wyświetlacz LCD, który ułatwia ustawianie parametrów oraz testowanie i diagnostykę (np. czujek). Wyświetlacz LCD można wygasić co powoduje wysoką energooszczędność sterownika. Zastosowany tradycyjny wyświetlacz LCD 2x16 jest dużo bardziej energooszczędny od wyświetlaczy OLED itp. i w zupełności wystarczający do ustawień menu, regulacji i odczytów komunikatów pracy.

Do sterownika można podłączyć wiele typów i rodzajów czujek zasilanych napięciem 5V (ze sterownika) lub 12/24V (zasilanych z zasilacza).

Uwaga. Można mieszać typy czujek. Czyli np. na dół można podłączyć czujkę mini PIR wyzwalaną stanem wysokim a na górze czujkę optyczną Sharp analogową wyzwalaną progiem napięcia.

Przykładowe obsługiwane typy czujek:

Mini PIR HC-SR501 (standard wyzwalanie stanem wysokim) lub z adapterem (wyzwalane stanem niskim), SR505, SR602, AM312 itp.

Optyczne standard 0,8m E18-D80NK lub inne podobne klony (wyzwalane stanem niskim)

Optyczne Sharp cyfrowe z zasięgiem na stałe 80cm (z adapterem, wyzwalane stanem niskim)

Optyczne Sharp analogowe standard 150cm, mini 150cm , midi 80cm, 5m/ 500cm (wyzwalane progiem napięcia). Czujki optyczne Sharp to w większości przypadków najlepsze czujki na schody. Wąski kąt działania, szybkie w reakcji (poniżej 100ms), bezpieczne w działaniu (wiązka podczerwieni) oraz ustawiany zasięg powodują, że w tej klasie cenowej są bezkonkurencyjne.

Zastosowanie sterownika schodowego oprócz efektów wizualnych, bezpieczeństwa itp. to też realne oszczędności energii ponieważ schody są załączane na czas przejścia.

Parametry elektryczne:

Zasilanie DC 12/24V (od 8V do 30V).

Przystosowany do taśm LED zarówno 12V jak i 24V (np. COB). Praktycznie wszystkie typy standardowych taśm LED 12/24V.

Przystosowany do oczek LED (żarówek LED) 12V, 24V, 10V, 14V itp.

Uwaga. Żarówki LED z driverami muszą mieć opcje ściemniania PWM.

Pobór prądu (minimalne i maksymalne podświetlenie wyświetlacza LCD):

Dla 12V : 8mA do 15mA.

Pobór mocy:

100mW (minimalne podświetlenie LCD)

180mW (maksymalne podświetlenie LCD).

Obciążalność prądowa 1A na kanał (17A na sterownik).

Wysokiej klasy tranzystory mocy NMOSFET.

Sprawność sterowania LED 99,9%. To znaczy, że jeżeli na schodek jest 10W LED to strata mocy na tranzystorze nmosfet będzie 10mW (0,01W). Jeżeli na całe schody będzie 100W LEDa to strata mocy będzie wynosiła 0,1W.

Obsługiwana moc LED to maksymalnie 200W dla 12V lub 400W dla 24V.

Bezpiecznik polimerowy na zasilaniu 5V czujek oraz bezpieczniki polimerowe na wyjściach sterownia LED.

Kondensatory (1szt/ 470uF 35V) elektrolityczne wspomagające pracę zasilacza.

Kondensatory foliowe MKT (autoregeneracyjne) na wejściach cyfrowo analogowych sterownika.

Wyjście 5V do zasilania czujek. Maksymalne obciążanie 500mA.

Parametry mechaniczne:

Szerokość – 105mm

Wysokość – 90cmm

Grubość – 65mm

Złącza zaciskowe z rastrem 5mm na przekrój przewodu maksymalnie 2,5mm2.

Działanie sterownika:

Po wyzwoleniu czujki sterownik załącza oświetlenie schodowe skokowe lub płynnie. W zależności od ustawionego algorytmu działania czujek schody będą świeciły na ustawiony czas lub będą wygaszały się od wyzwolenia drugiej czujki. Sposób wygaszania ustawia się w menu LCD sterownika (wszystkie na raz, po kolei, losowe, naprzemiennie, odwrotnie itp.). W zależności od ustawionego algorytmu działania czujek przewidziana jest sytuacja osoby z naprzeciwka, zawracanie osoby itp.

Jeżeli ustawione opóźnienie wygaszania to LEDy najpierw zostaną wygaszone do poziomu jasności ustawionej w menu LCD na określony czas. Opóźnienie wygaszania to czasowe świecenie spoczynkowe wszystkich stopni schodowych. Następnie po tym czasie schody będą wygaszone do świecenia spoczynkowego dwóch skrajnych lub wszystkich kanałów (jeżeli będzie ustawione świecenie spoczynkowe w menu LCD).

Opóźnienie wygaszania ma na celu dodatkowe czasowe podświetlenie schodów po opuszczeniu schodów. Przykład: Osoby wchodzi na schody i zapalają się LEDy na ustawiony czas. Następnie osoba opuszcza schody i LEDy się wygaszają np. do poziomu 10% i schody jeszcze świecą tą jasnością np. 2 minuty. Po tym czasie jak nie zadziała jakaś czujka to schody wygaszą się do 0% lub do poziomu jasności spoczynkowej dwóch skrajnych lub wszystkich schodów.

Funkcje i regulacje sterownika:

Funkcja świecenia stałego od wejścia PS (timer). Do sterownika można podłączyć przycisk lub przyciski (monostabilne, chwilowe, dzwonkowe) równolegle i używać funkcji świecenia stałego. Załączenie przyciskiem świecenia stałego uruchamia timer. Można tym samym lub drugim przyciskiem wyłączyć. Jeżeli się nie wyłączy to funkcja wyłączy się po ustawionym czasie.

Wejście PB (blokady) służy do blokowania sterownika osobno niż od fotorezystora (np. inteligentny dom, inna czujka zmierzchu itp.)

Wejście PS w trycie ciągłym to funkcja świecenia stałego ciągła. Można podłączyć przełącznik, czujkę, lub sygnał inteligentnego domu. Tak długo jak na wejście będzie podawany sygnał 0 logiczne to będzie stałe świecenie z jasnością ustawioną w menu LCD. Do wejścia można podłączyć urządzenia wykonawcze inteligentnego domu np. Homekit (apple), Alexa (amazona) czy Google home.

Menu główne LCD:

Szybkość zapalania

Szybkość gaszenia

Nierównomierność (nieliniowość) zapalania

Nierównomierność (nieliniowość) gaszenia

Rozmycie (trybu płynnego) zapalania / lub tryb skokowy

Rozmycie (trybu płynnego) gaszenia / lub tryb skokowy

Algorytm gaszenia ( 1 do 10)

Jasność maksymalna efektu

Czas maksymalnego świecenia (jak wszystko schody zapalone od wyzwolenia czujki)

Czas opóźnienia wygaszania (czasowe świecenie spoczynkowe wszystkich kanałów)

Szybkość wygaszania opóźnienia

Jasność opóźnienia wygaszania

Jasność spoczynkowa

Tryb świecenia spoczynkowego (skrajne/wszystkie)

Algorytm działania czujek (1 do 4)

Jasność świecenia stałego od wejścia PS (od przycisku lub przycisków równolegle)

Timer funkcji świecenia stałego od wejścia PS

Jasność świecenia stałego od wejścia TS (np. od sygnału inteligentnego domu)

Jasność od wejścia PB (blokady)

Menu ustawień początkowych:

Wyzwolenie czujki dolnej (cyfrowe 0/L lub 1/H logiczne , analogowe)

Wyzwolenie czujki górnej (cyfrowe 0/L lub 1/H logiczne , analogowe)

Czas blokady czujki (aby dwie nogi nie były wykrywane jako dwie osoby)

Jasność wygaszania LCD (oszczędność energii)

Czas wygaszania LCD (czas po którym wygaszony zostanie LCD)

Liczba schodów ( od 11 do 17)

Start zasilania (opóźnienie startu głównie dla czujek PIR/stabilizacja czujek)

Reset do ustawień fabrycznych

Priorytety pracy:

Wejście PS w trybie TS (Tryb stałego świecenia ciągłego) ma najwyższy priorytet. Czyli jeżeli jest aktywowane od czujek lub od blokady lub od PS to jeżeli będzie sygnał ciągły od wejścia PS to on będzie wykonany.

Wejście PS monostabilne w trybie TIMER. Jeżeli np. będzie aktywne wejście blokady a przyjdzie sygnał od PS to będzie aktywna funkcja świecenia stałego w trybie Timer.

Wejście PB blokady

Funkcja zmierzchowa foto (blokada w dzień)

Wejścia od czujek mają najniższy priorytet. Oznacza to, że jeżeli choć jedna z powyższych funkcji (od 1 do 4) będzie aktywna to wejścia od czujek nie będą brane pod uwagę.

Wejście blokady w trybie nocnym działa zawsze.

Komunikaty pracy:

Na wyświetlaczu LCD pokazywane są aktualne stany pracy sterownika, info odnośnie sygnału czujek, ilości załączeń czujek itp. Przykładowe komunikaty to np. poziom jasności spoczynkowej, jasność oświetlenia przy fotorezystorze, stan czujek (np. napięcie na czujkach w trybie czujki analogowej), od której strony wyzwolona czujka, czas maksymalny świecenia, pozostały czas funkcji timer od wejścia PS, informacje o blokadzie foto, blokadzie PB, wejścia PS w trybie ciągłym, czas opóźnienia wygaszania itp.

PRODUKT POLSKI.

Schemat:

Instrukcja w załączniku niżej lub skanuj kod QR.

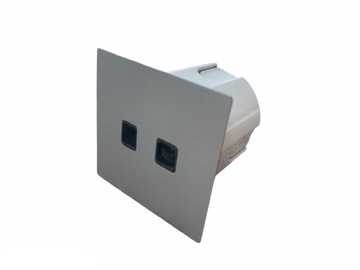

Duży wybór rozmiarów maskownic jak np. do fi50 (obok).

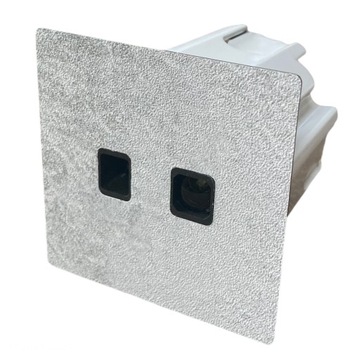

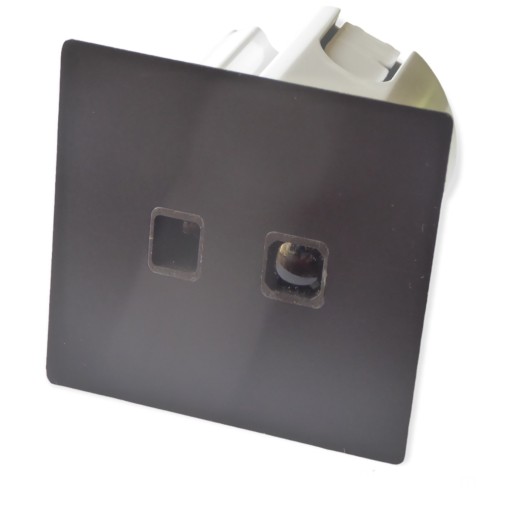

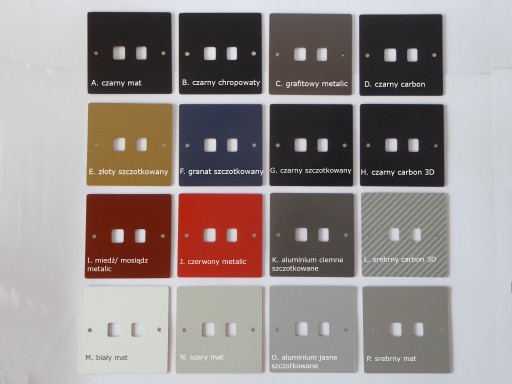

Duży wybór oklein kolory, szczotki, błyszczące, drewnopodobne i specjalne (np. beton).

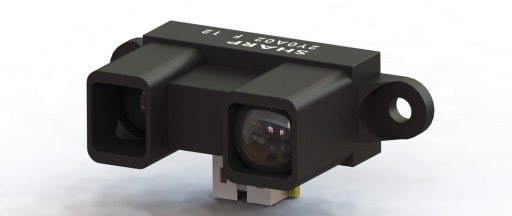

Czujnik w jednej obudowie łączy nadajnik z odbiornikiem, montowany jest w jednym miejscu (nie wymaga zwierciadła czy odbiornika po przeciwnej stronie). Czujnik wg danych katalogowych producenta działa od 20cm do 150cm. Zasięg realny w zależności od warunków do 120cm (jeżeli przeszkoda po przeciwnej stronie) i nawet do 200cm (jeżeli do 5m brak przeszkody).

Zasięg działania czujki ustawia się w sterowniku (np. w menu LCD lub na potencjometrze montażowym płytki sterownika).

Czujki Sharp są to jedne z najlepszych czujek na schody. Nie są to typowe czujki ruchu jak PIR a są to czujko optyczne odbiciowe zbliżeniowe. Czujki Sharp działają na zasięgu (nie na czułości). Są to firmowe i niezawodne czujki ogólnie dostępne. W razie awarii bez problemu można czujkę kupić i wymienić.

Mają wąski kąt działania (nie złapią wcześniej niż zamontowane) oraz wspomniany ustawiany zasięg. Do tego są bezpieczne (podczerwień jak w pilotach RTV). Nie są to czujki laserowe. Czujki optyczne Sharp są bardzo szybkie w reakcji (skanują z częstotliwością 25Hz / 25 razy na sekundę).

Jedną z głównych zalet czujki optycznej Sharp to szybkość reakcji.

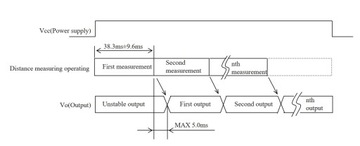

Czujka robi pomiar w ciągu ok. 40ms i już po ok. 5ms jest sygnał na wyjściu czujki. Skanowanie odbywa się z częstotliwością ok. 25Hz (25 razy na sekundę). Z tego powodu czujki można montować praktycznie przy schodach i w ciągu kilkudziesięciu milisekund zostanie uruchomiona sekwencja świetlna schodów.

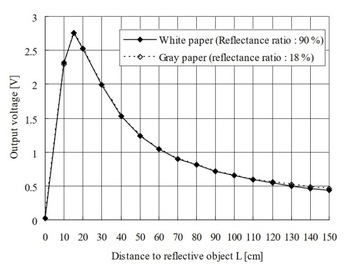

Czujka optyczna Sharp daje odpowiednie napięcie w zależności od odległości wykrywanego obiektu. Jeżeli przykładowo czujka ma wykrywać na ok. 60cm to w sterowniku schodowym należy ustawić próg załączenia na ok. 1V. Natomiast jeżeli ma wykrywać na ok. 130cm to należy ustawić na ok. 0,5V.
