ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ 1/2 28-210 Нм + НАСАДКИ YATO

Zestaw:

• Klucz dynamometryczny Vorel 1/2" 28-210nm
• Nasadki udarowe Yato do felg aluminiowych, kpl 17, 19, 21 mm

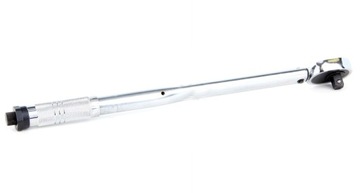

Klucz dynamometryczny 1/2" 28-210nm

Klucz dynamometryczny jest precyzyjnym instrumentem pomiarowym momentu siły. Służy do skręcania części złącznych gwintowanych tak, aby moment połączenia był znany i odpowiedni do rodzaju materiału oraz wytrzymałości śruby i nakrętki.

Klucz składa się z głowicy z kwadratowym trzpieniem i ramienia przenoszącego siłę. Głowica służy do mocowania nasadek sześciokątnych.

Dane techniczne

• Długość [mm]: 465
• Rozmiar napędu [cal]: 1/2"
• Wartość momentu [Nm]: 28 - 210

Przeznaczenie / zastosowanie

Stosowany jest głównie w technice motoryzacyjnej do precyzyjnego mocowania oraz wszędzie tam, gdzie producent określił wymagany moment dokręcenia złącza.

Zawartość opakowania

• klucz dynamometryczny
• instrukcja obsługi
• karta gwarancyjna
• walizka

Sposób użycia

• Wybrać odpowiednią skalę Nm lub in-lbs. Odkręcić do oporu śrubę blokującą umieszczoną na końcu pokrętła mikrometrycznego.

• Pokrętło mikrometryczne ustawić tak, aby „0” na skali pokrętła pokryło się z pionową linią na ramieniu klucza.

• Pokrętło mikrometryczne obracać zgodnie z kierunkiem ruchu wskazówek zegara, do momentu ustawienia żądanego momentu obrotowego. Żądany moment obrotowy jest ustawiony w momencie, gdy podziałka na pokrętle mikrometrycznym będzie się pokrywała z pionową linią na ramieniu klucza.

• Następnie należy zakręcić do oporu śrubę blokującą oraz ustawić odpowiedni kierunek obrotu grzechotki, po tym klucz jest gotowy do użytku.

• Na wypust klucza należy nałożyć odpowiednią nasadkę. Podczas dokręcania osiągnięcie ustawionego momentu jest sygnalizowane kliknięciem klucza. W przypadku usłyszenia lub wyczucia kliknięcia należy zaprzestać dokręcania.

Zestawienie porównawcze momentów w różnych jednostkach długości i siły:

• 1 kG*cm = 13,887 OZ*IN (uncja x cal)
• 1 kG*cm = 0,867 LB*IN (funt x cal)
• 1 kG*m = 9,80665 N*m (Niuton x metr)
• 1 kG*m = 7,233 LB*FT (funt x stopa)
• 1 FT*LB = 12 LB*IN (funt x cal)
• 1 dm*N = 14,16 OZ*IN (uncja x cal)

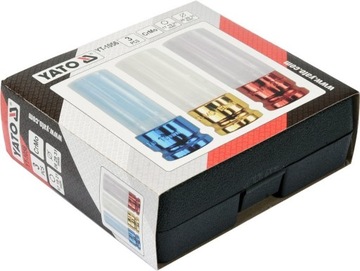

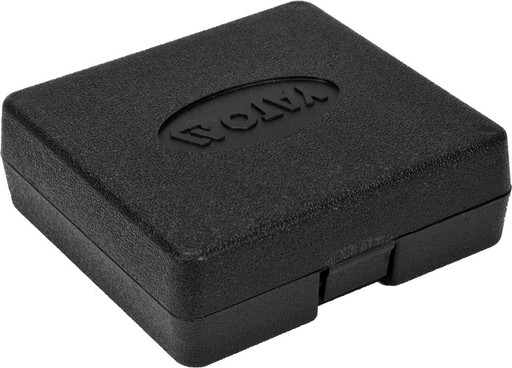

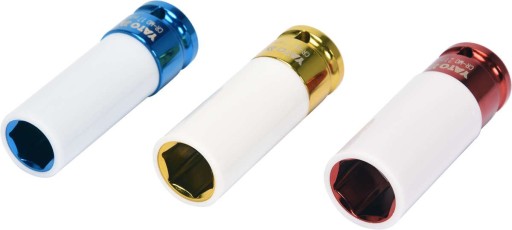

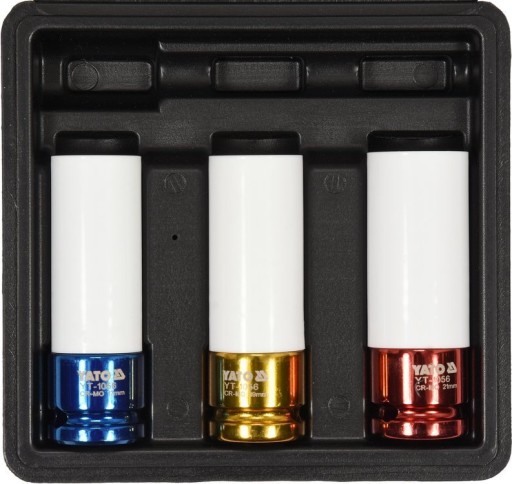

Nasadki udarowe do felg aluminiowych, kpl 17, 19, 21 mm

Nasadki udarowe marki YATO wykonane ze stali chromowo-molibdenowej o symbolu SCM-440.

• Posiadają tuleję zabezpieczającą z miękkiego tworzywa, która chroni felgę przed uszkodzeniem powłoki lakierniczej.
• Nasadki posiadają chromowane wykończenie w 3 kolorach, które ułatwia rozróżnienie rozmiarów.
• Ultra cienkie ścianki umożliwiają odkręcanie śrub w ciasnych gniazdach felg aluminiowych.
• Posiadają również zabezpieczenie ułatwiające uwolnienie odkręconej nasadki i śruby.

Parametry:

• Rodzaj nasadki: Sześciokątna
• Rozmiar nasadki [mm]: 17,19,21
• Materiał: CrMo SCM-440
• Ilość elementów [szt.]: 3
• Rozmiar [cal]: 1/2
