PV РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО 1000 В постоянного/переменного тока, 2 СТРОЧКИ, ФОТОВОЛЬТАИКА

Zestaw - rozdzielnica fotowoltaiczna natynkowa, dwa stringi, 1000V DC 32A IP65

Kod produktu: APV-RPV-2-18

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana, gotowa do podłączenia.

• Produkt okablowany przewodami solarnymi 6,00 mm2 oraz LGY według norm.
• Rozdzielnica posiada wyprowadzone dławiki kablowe oraz złączki MC4.
• Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.
• Obudowa rozdzielnicy na 18 modułów, natynkowa, o szczelności IP65, z drzwiami transparentnymi.

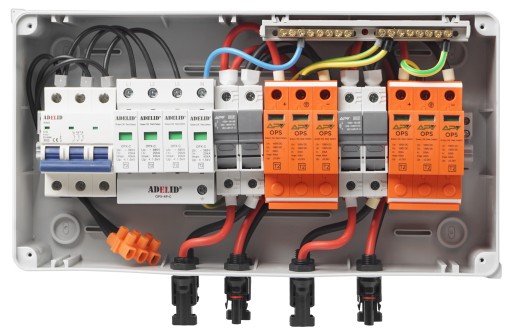

W skład zestawu wchodzą:

• 1x Szczelną obudowę natynkowa, 18 modułowa, z drzwiami transparentnymi i listwą N+PE, szynę TH35,
• 2x ogranicznik przepięć APV, 3P klasy C [T2], 1000V DC, 32A,
• 2x rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC,
• 4x wkładki bezpiecznikowe APV 10x38,
• 1x ochronnik przepięć OPX 4P, klasy C,
• 1x wyłącznik nadprądowy WN6 3P, "C" 16A
• 2x dławik kablowy PG 11, na przewód 5-10 mm,
• 2x dławik kablowy PG 16, na przewód 10-14 mm,
• 4x złącze MC4,
• 2x gumowa zaślepka

Zestaw do samodzielnego, szybkiego montażu.

• Czytelny podgląd stanu,
• Łatwy dostęp oraz wymiana zużytej  wkładki warystorowej bez odłączania urządzenia.
• Szybszy montaż - zoptymalizowany klips montażowy ogranicznika, zapewnia prosty i łatwy montaż bez użycia narzędzi.
• Idealny zestaw do sieci fotowoltaicznej.

Charakterystyka obudowy ABS:

• Stopień ochrony: IP65,
• Ilość modułów: 18,
• Wyposażenie: szyny TH35, Z+N oraz śruby montażowe,
• Montaż: natynkowy,
• Drzwi: uchylne w lewo, transparentne,
• Osłabienia dla łatwego wprowadzenia przewodów,
• Obudowa w kolorze białym.
• Wymiary: 435 x 260 x 138 mm [szer.xwys.xgł.]

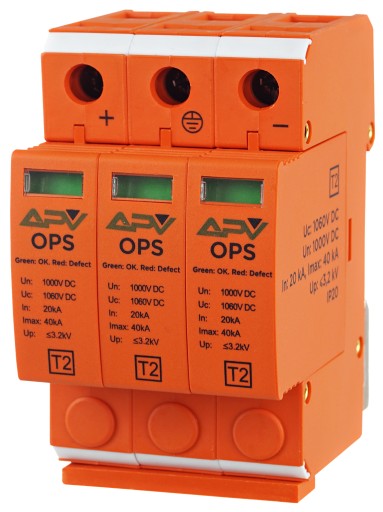

Charakterystyka ochronników przepięć APV 3P klasy C [T2] 1000V DC 32A

Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych- typ TN, TT, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.  Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

• Klasa ochrony: T2,
• Ilość pól: 3,
• Wymagane zabezpieczenie: 32A,
• Napięcie znamionowe Un: 1000V DC,
• Napięcie stałej pracy Uc: 1060V DC,
• Prąd próbny In: 20kA
• Prąd MAX Imax: 40kA
• Up: <3.2 kV,
• Temperatura otoczenia pracy: -30/+50°C,
• Przyłącza max: 35 mm2,
• Wymiary: 54x94x62 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

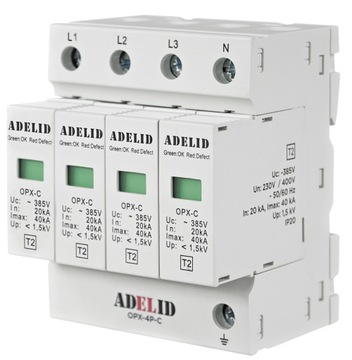

Charakterystyka ochronnika przeciwprzepięciowego 4-polowego, 3-fazowego, klasy C.

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Dane techniczne:

• Klasa ochrony: C (II)
• Ilość pól: 4
• Prąd próbny In: 20kA
• Prąd MAX Imax: 40kA
• Uc: 385V
• Up: <1,2kV
• Certyfikat CE.

Charakterystyka rozłączników bezpiecznikowych2P 10x38 1000V DC

Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

Dane techniczne:

• Ilość pól: 2,
• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,
• Prąd maksymalny: 32A,
• Maksymalne napięcie robocze: 1000V,
• Rodzaj napięcia: DC,
• Częstotliwość: 50/60 Hz,
• Temperatura pracy: -25 to 50 °C,
• Wymiary: 36x78x60 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

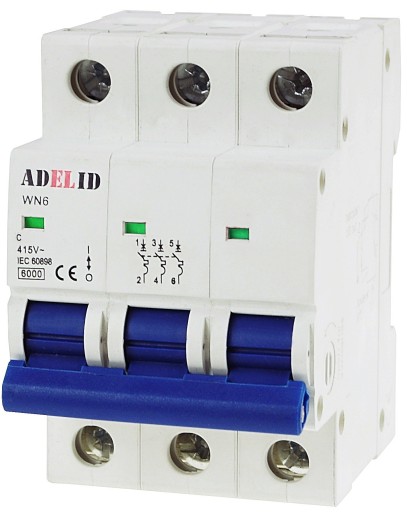

Charakterystyka wyłącznika nadprądowego, 3-polowego "C" 16A.

Indeks: WN6 3P C16A

Funkcje:

• Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia,
• Ochrona obwodów przeciw zwarciom,
• Odłączanie.

Dane techniczne:

• Napięcie znamionowe: 230/400V AC ,
• Częstotliwość znamionowa: 50/60 Hz ,
• Charakterystyka wyzwalania: C,
• Prąd znamionowy (A): 16,
• Ilość modułów: 3,
• Znamionowa zwarciowa zdolność łączeniowa: 6kA.

Certyfikat CE

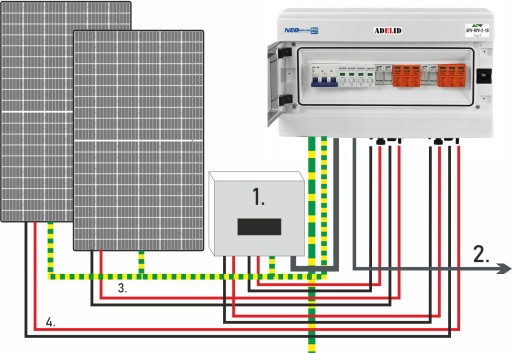

SCHEMAT PODŁĄCZENIA - 2 STRINGI

1. INWERTER,
2. PUNKT PRZYŁĄCZA INSTALACJI PV,
3. STRING 2
4. STRING 1
