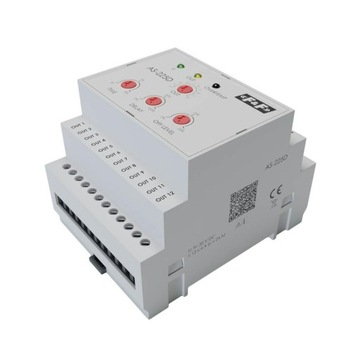

KASKADOWY STEROWNIK OŚWETLENIA SCHODOWEGO AS-225D

KASKADOWY STEROWNIK OŚWETLENIA SCHODOWEGO AS-225D

PRZEZNACZENIE

Sterownik AS-225D przeznaczony jest KASKADOWEGO sterowania oświetleniem schodowym 12÷24 V za pomocą którego osiągnąć można efekt światła podążającego za osobą idącą po schodach.

12-kanałowy sterownik schodowy i kaskadowy

• zasilanie: 9÷30V
• max obciążenie (1 kanał): 4 A

Automat AS-225D jest sterownikiem dedykowanym do budowy systemu wielopunktowego sterowania oświetlenia schodowego.

DANE TECHNICZNE

• Napięcie zasilania: 9÷30 V DC
• Liczba kanałów: 12
• Maksymalny prąd obciążenia AC-1: 4 A |(1 kanał)
• Maksymalne sumaryczne obciążenie (12 kanałów): 24 A
• Maksymalne napięcie: 30 V DC
• Czas załączenia (1 kanał): 3÷30 s
• Opóźnienie załączenia kolejnego kanału: 0÷czas załączenia
• Element wykonawczy: tranzystor
• Napięcie wyjścia: 9÷30 V DC
• Współpraca z przyciskami podświetlanymi: NIE
• Przyłącze: zaciski śrubowe 2,5 mm2
• Moment dokręcający: 0,4 Nm
• Pobór mocy czuwanie/praca: 1 W / 4 W
• Temperatura pracy: -15 ÷ 50°C
• Wymiary: 4 moduły (52,5 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

FUNKCJE STEROWNIKA OŚWIETLENIA SCHODOWEGO AS-225D

• Sterowanie kaskadowym, wielopunktowym systemem oświetlenia;
• Możliwość ustawienia liczby sterowanych punktów świetlnych (od 3 do 12);
• Możliwość szeregowego łączenia sterowników w celu zwiększenia liczby sterowanych obwodów;
• Dodatkowe wejścia sterujące:
• trwałe załączenie światła (np. na czas sprzątania);
• blokada załączenia światła (np. sygnał z czujnika jasności);
• Sterowanie światłem przy wykorzystaniu różnorodnych zadajników, między innymi z przycisków dzwonkowych, czujników ruchu, barier optycznych, czujników nacisku, itp.
• Ustawiana funkcja „miękkiego startu” – łagodne rozjaśnianie i ściemnianie oświetlenia;
• Funkcja „nocnej lampki” – możliwość ustawienia poziomu jasności w stanie wyłączonym, dzięki czemu schody nie będą nigdy całkowicie zaciemnione;
• Montaż sterownika na szynie DIN;
• Wbudowane zabezpieczenie termiczne.

SCHEMAT PODŁĄCZENIA

PRZEKŁAD STEROWANIA KASKADOWEGO
