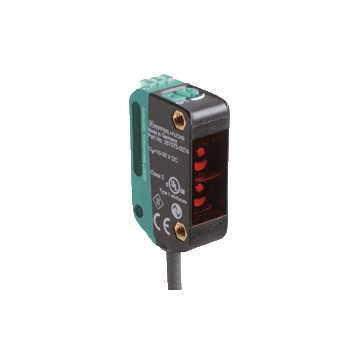

Датчик OBT350-R100-2EP-IO-0.3m-V1 -Pepperl Fuchs

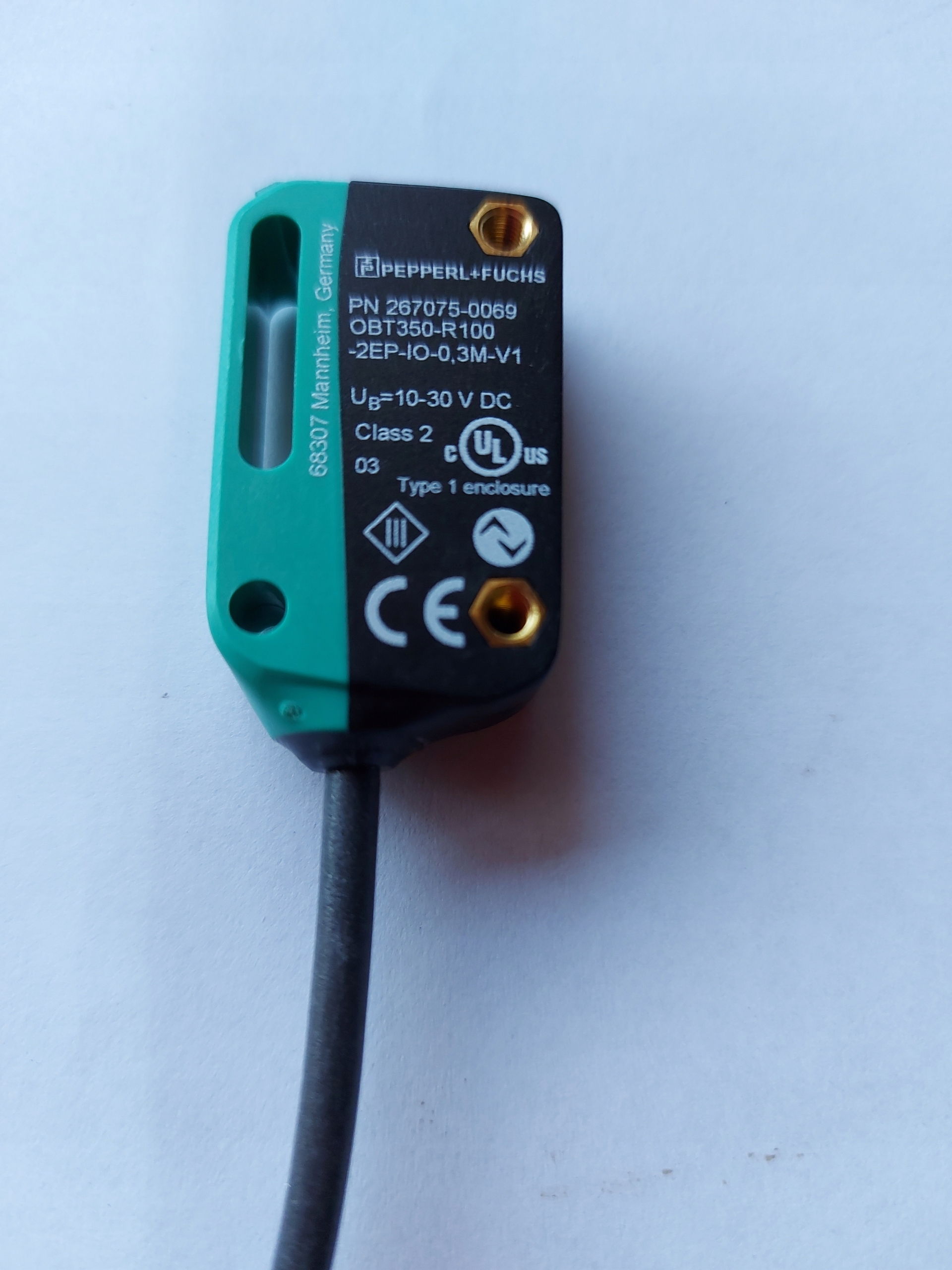

Czujnik optyczny OBT350-R100-2EP-IO-0,3M-V1-IR -  Pepperl + Fuchs

Opis produktu

Czujnik triangulacji z eliminacją tła

Ogólne specyfikacje

• Zasięg wykrywania: 5 ... 350 mm
• Minimalny zakres wykrywania: 5 ... 25 mm
• Maksymalny zasięg wykrywania: 5 ... 350 mm
• Zakres regulacji: 25 ... 350 mm
• Cel referencyjny: standardowy biały, 100 mm x 100 mm
• Źródło światła: LED
• Rodzaj światła: modulowane światło podczerwone 850 nm
• Etykietowanie grup ryzyka LED: grupa zwolniona
• Różnica czarno-biała (6% / 90%): < 15 % przy 350 mm
• Średnica plamki świetlnej: około 26 mm przy odległości 350 mm
• Kąt rozbieżności: około 4 °
• Limit światła otoczenia: EN 60947-5-2 : 40000 Lux
• Napięcie robocze: Marszczyć
• 10 ... 30 V DC: max. 10%

• Wskaźnik działania: Dioda zielona: ciągłe świecenie - zasilanie włączone miganie (4 Hz) - zwarcie miganie z krótką przerwą (1 Hz) - tryb IO-Link
• Wskaźnik funkcji: Żółta dioda LED: stale włączony - wykryto obiekt - stale wyłączony - obiekt nie został wykryty
• Elementy sterujące: Przełącznik zmiany jasności / ciemności
• Elementy sterujące: Regulator zasięgu wykrywania

• Rodzaj przełączania: Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: C / Q - Pin4: NPN normalnie otwarty / zapalony, PNP normalnie zamknięty / ciemny, IO-Link / Q - Pin2: NPN normalnie zamknięty / ciemny, PNP normalnie otwarty / włączony
• Wyjście sygnału: 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem
• Napięcie przełączania: max. 30 V DC
• Prąd przełączania: max. 100 mA, obciążenie rezystancyjne
• Kategoria użytkowania: DC-12 and DC-13
• Spadek napięcia: ? 1,5 V DC
• Częstotliwość przełączania: 500 Hz
• Czas odpowiedzi: 1 ms

• Szerokość obudowy 11 mm
• Wysokość obudowy 37,1 mm
• Głębokość obudowy 21.5 mm
• Stopień ochrony IP67 / IP69 / IP69K

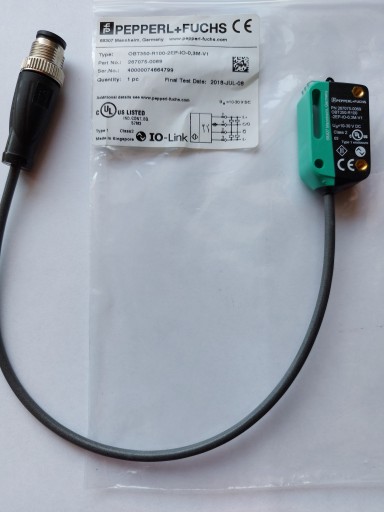

• Podłączenie Kabel stały 300 mm z 4-pinowym złączem M12 x 1
• Obudowa PC (poliwęglan)
• Osłona optyki PMMA
• Masa około 10 g
