КОМПЛЕКТ СОЛНЕЧНОГО ВОДОНАГРЕВА ECO PRO MONO 1650 Вт

Solarny zestaw do grzania wody w bojlerach

ECO Solar Boost PRO 1650W MPPT 4xPV Mono

Najprostszy system grzania wody w bojlerach dostępny na rynku!

Zestaw składa się z 4 paneli monokrystalicznych Half Cell o mocy 410W każdy, przetwornicy ECO Solar Boost MPPT-3000 3,5kW PRO oraz kompletnego okablowania o długości 25 metrów zakończonego z złączami MC4.

System jest prosty, wymaga jedynie podłączenia 4 sztuk typowych paneli fotowoltaicznych o napięciu roboczym około 32V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe.

W skład zestawu wchodzą:

• 4 monokrystaliczne panele PV 410W Half Cell
• Przetwornica solarna ECO Solar Boost MPPT-3000 3,5kW PRO
• Komplet przewodów 2x 25 metrów (czarny i czerwony) ze złączami MC4
• Instrukcja instalacji

We własnym zakresie należy zaopatrzyć się w zestaw do zamontowania paneli oraz bojler z grzałką i termostatem.

Opis działania systemu

Prąd stały wytwarzany w panelach solarnych, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Maksymalna moc sytemu to 3,5kW, przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane gdy energia znowu jest pobierana z wyjścia "1".

Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

Solarna przetwornica napięcia ECO Solar Boost MPPT-3000 3,5kW PRO

Przetwornica ECO Solar Boost pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze, grzałki elektryczne itp.

Przetwornica została zaprojektowana i wyprodukowana w Polsce z najwyższej jakości materiałów.

Charakterystyka:

• Napięcie wejściowe: 120 do 350 (VDC)
• Napięcie wyjściowe: 120 do 350 (VAC)
• Maksymalna moc: 3,5 kW
• Przebieg napięcia: sinus modyfikowany (wysoka stabilność pracy)
• Funkcja MPPT
• Połączenie paneli PV: Szeregowe, lub szeregowo równoległe
• Zabezpieczenia: przeciążeniowe, zwarciowe, termiczne, nadnapięciowe
• Solidna obudowa wykonana ze stali i aluminium
• Wyświetlacz LCD (informujący na bieżąco o parametrach instalacji, zdarzeniach oraz nieprawidłowościach)
• Chłodzenie: aktywne (wentylator)

Panel fotowoltaiczny monokrystaliczny Kingdom Solar KD-M410H-108 Half Cell 410W

Panele słoneczne samoczyszczące monokrystaliczne charakteryzujące się wysoką skutecznością, wydajnością oraz sprawnością energetyczną. W stosunku do paneli polikrystalicznych są bardziej wydajne, co jest kluczowe dla instalacji dachowych (mniej miejsca, mniejsze koszty montażu).

Powłoka została wykonana w specjalnej technologii zabezpieczającej przed osiadaniem brudu - 10 busbar. Promienie UV rozkładają zanieczyszczenia na szybie (fotokataliza), a deszcz je spłukuje. Dzięki właściwościom hydrofilnym powłoki, woda rozlewa się po szkle i szybko spływa, nie zostawiając śladów w postaci zacieków.

Każdy panel wyposażony jest we wtyczki MC4, które pozwalają łączyć więcej modułów w jedną matrycę. Dzięki temu panel nadaje się zarówno do zastosowań domowych, jak i komercyjnych. Moduły można montować na dachu lub na gruncie.

Żywotność paneli jest przewidziana na 25 lat.

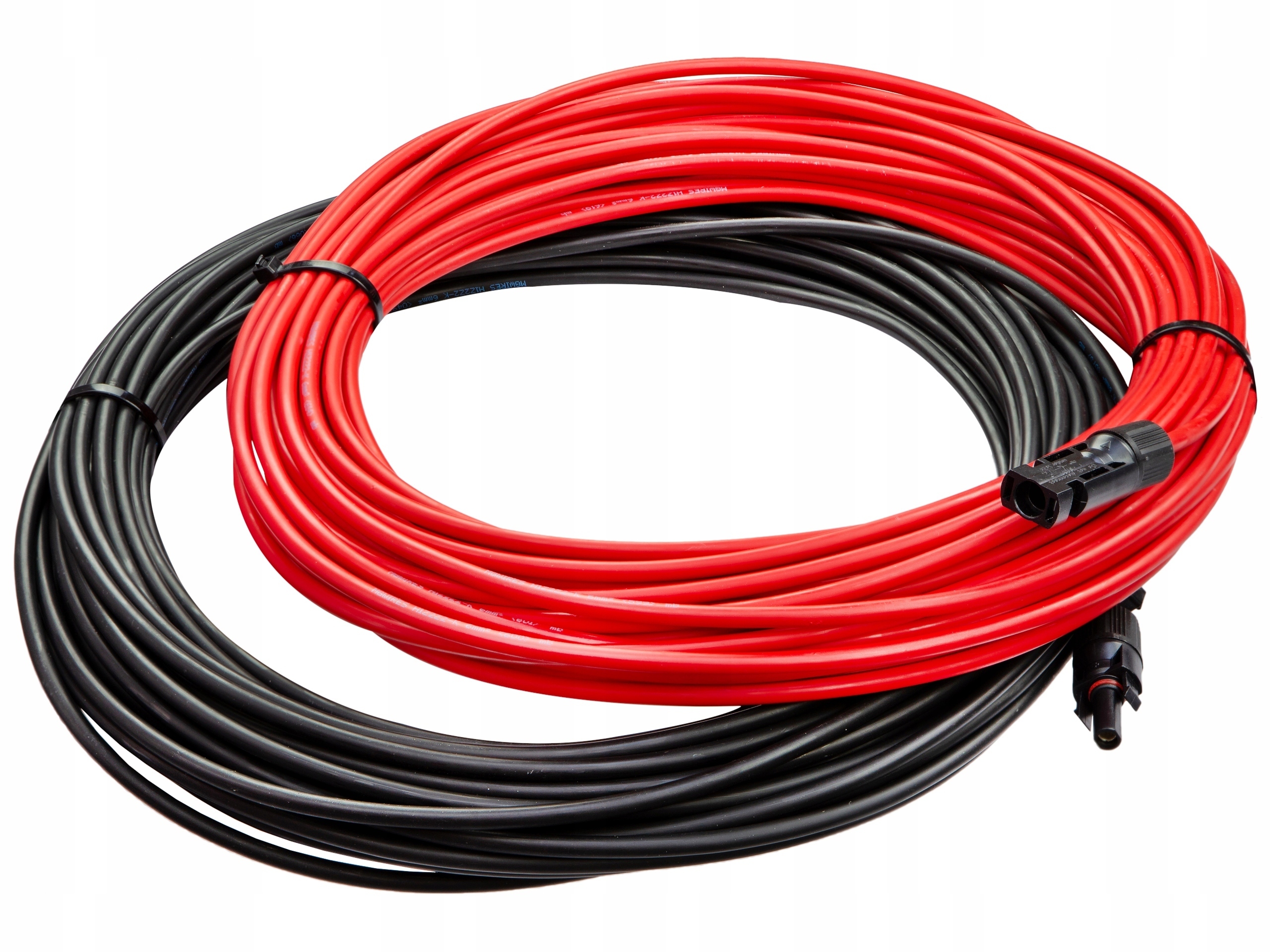

Przewód solarny PV LSOH 4mm² NEKU

Wysokiej jakości polski przewód jednożyłowy do instalacji fotowoltaicznych z miedzianą żyłą wielodrutową ocynowaną miękką, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego. Przewód spełnia wymagania norm PN-EN 50618:2015-03 oraz PN-EN 60228:2007.

Kable zostały wyprodukowane w Polsce specjalnie pod zastosowania solarne. Możne je użytkować zarówno wewnątrz, jak i na zewnątrz budynków.

Charakterystyka:

• Nominalne napięcie pracy: 0,6 / 1kV AC
• Napięcie pracy: 1,5kV DC, zgodnie z EN 50618
• Próba napięciowa: 3500V
• Elastyczna żyła wykonana z ocynowanych miedzianych drutów
• Niska emisyjność oraz toksyczność dymów (LSOH)
• Bardzo dobra odporność na promieniowanie UV
• Niska chłonność wody
• Temperatura pracy: od -40°C do +90°C (+120°C/20.000h)
• Normy: PN-EN 50618:2015-03, PN-EN 60228:2007
• Żywotność: 25 lat

Bezpieczeństwo transportu

Podczas transportu oraz sortowania, paczki często są narażone na wibracje, wstrząsy oraz uszkodzenia, dlatego aby zapewnić im maksymalne bezpieczeństwo każda paleta zostaje specjalnie zabezpieczona.

Polska produkcja

Przetwornica oraz przewód solarny zostały w całości wyprodukowane i zaprojektowane w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalne produkty zostały poddane wymagającej kontroli jakościowej.

Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

Renomowany producent - AZO DIGITAL

AZO Digital to polska firma technologiczna zajmująca się projektowaniem, wytwarzaniem i wdrażaniem innowacyjnych produktów z zakresu elektroniki i energetyki.

Firma jest obecna w dziedzinach transportu kolejowego, drogowego i morskiego oraz od kilkunastu lat tworzy i rozwija technologie stosowanie w branży fotowoltaicznej, a także oświetlenia zewnętrznego i przemysłowego.

Wszystkie urządzenia oferowane przez AZO Digital cechują się najlepszymi, autorskimi rozwiązaniami technicznymi. Doświadczona kadra inżynierska AZO Digital , stosując standardy jakości wynikające z posiadanej certyfikacji ISO9001:2008, wykonuje projekty urządzeń odpowiadające bieżącym potrzebom rynkowym.

Wszystkie wytwarzane produkty posiadają niezbędne atesty i certyfikaty bezpieczeństwa.

Parametry techniczne - przetwornica solarna ECO Solar Boost MPPT-3000 3,5kW PRO:

• Model: MPPT-3000 PRO
• Napięcie wejściowe: 120 do 350 (VDC)
• Napięcie wyjściowe: 120 do 350 (VAC)
• Przebieg napięcia wyjściowego: modyfikowany sinusoida
• Częstotliwość napięcia wyjściowego: 50 Hz
• Maksymalna moc: 3500 W
• Funkcja MPPT: tak
• Połączenie paneli PV: szeregowe, lub szeregowo równoległe
• Złącze zasilania (wejściowe): MC4 - 2szt
• Gniazdo wyjściowe 230V: E (z bolcem) - 2 szt
• Obudowa: stal + aluminium
• Wymiary: 320 x 272 x 96 mm
• Waga: 4,1 kg
• Zabezpieczenie przeciążeniowe: tak
• Zabezpieczenie zwarciowe: tak
• Zabezpieczenie termiczne: 80°C
• Zabezpieczenie nadnapięciowe: tak
• Wyświetlacz LCD: tak
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >94%
• Chłodzenie: aktywne (wentylator)
• Stopień ochrony (IP): IP21

Parametry techniczne - panel fotowoltaiczny monokrystaliczny Kingdom Solar KD-M410H-108:

• Moc nominalna Pmax (W): 410
• Tolerancja mocy Pmax Maximum: 0 ~ +5
• Maksymalne napięcie Vmp [V]: 31.22
• Prąd w mocy nominalnej lmp [A]: 13.06
• Napięcie obwodu otwartego VOC [V]: 37.34
• Zabezpieczenie zwarciowe [A]: 25
• Prąd zwarciowy [A]: 13.7
• Wydajność modułu [%]: 20.97
• NOTC: 46°C - 50°C
• Współczynnik temperatury Pmax: -0.36%/C
• Współczynnik temperatury Voc: -0.28%/C
• Współczynnik temperatury Isc: +0.05%/C
• Maksymalne napięcie pracy: 1500VDC
• Temperatura robocza: -40°C +85°C
• Maksymalny prąd zwrotny [A]: 25
• Maks. obciążenie (śnieg/wiatr): 5400 Pa / 2400 Pa
• Ogniwa: Mono 182×182 mm
• Ilość ogniw: 108 (54×2)
• Wymiary modułu [mm]: 1723×1133×35
• Waga [kg]: 21.5
• Szkło: 3.2mm szyba, szkło hartowane
• Skrzynka przyłączeniowa: IP68
• Przewody: 4mm2, (+)120cm, (-)120cm
• Konektory: MC4-kompatybilne

Parametry techniczne - przewód solarny PV LSOH 4mm² NEKU:

• Napięcie znamionowe: 0,6 / 1kV AC
• Napięcie pracy: 1,5kV DC, zgodny z EN 50618
• Rezystancja izolacji: 1000 MΩ/km
• Napięcie probiercze badania 50Hz: 3500V
• Znamionowy przekrój żyły: 4,00 mm²
• Średnica zewnętrzna przewodu: 5,5 mm
• Największa dopuszczalna średnica drutu w żyle: 0,31 mm
• Nominalna grubość ścianki izolacji: 0,7 mm
• Nominalna grubość ścianki powłoki zew.: 0,8 mm
• Min. rezystancja izolacji przy 20°C: 580 MΩ.km
• Min. rezystancja izolacji przy 90°C: 0,58 MΩ.km
• Minimalna temperatura otoczenia dla przewodów ułożonych na stałe: - 40°C
• Maksymalna temperatura żyły podczas pracy przewodu: +90°C
• Maksymalna temperatura żyły podczas pracy przewodu: +120°C/20000h
• Obciążalność prądowa: test zgodnie z EN 50618
• Odporność na ozon oraz warunki atmosferyczne: test zgodnie z normą EN 50618
• Odporność na promieniowanie UV: test zgodnie z normą EN 50618
• Płomienioodporność: wg DIN EN 60332-1 oraz PN-EN 13501-6:2014, LSOH
