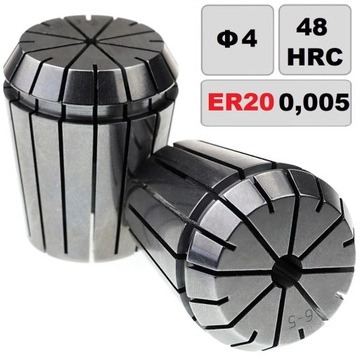

Tulejka zaciskowa ER20 fi 4 mm precyzyjna 0,005

• potoczna nazwa "koszyczek"

Dane technicznie:

• typ ER20
• zakres mocowania fi 4-3
• klasa wykonania: premium 0,005
• przeznaczenie: uniwersalne
• norma: DIN6499
• twardość 48HRC
• nawęglanie na głębokość 0,8mm
• wykonanie: stal chromowo-manganowa (precyzyjnie szlifowana)
• d występują od 2 do 13 mm
• D1 20 mm
• D 21 mm
• D2 17,4 mm
• L31,5
• cena za 1 sztukę

Charakterystyka:

Tulejka zaciskowa ER często nazywana koszyczkiem jest narzędziem służącym do chwytania, zaciskania elementów walcowych "cylindrycznych".

Występują różne wielkości i odmiany tulejek ER: zwykłe, uszczelnione a nawet specjalne do mocowania gwintowników z zabierakiem kwadratowym.

Prawidłowy montaż

• koszyczek należy włożyć pod kątem względem nakrętki
• zaczepić kanałkiem o wewnętrzną część nakrętki
• wcisnąć tulejkę
• nakrętkę z zamocowaną tulejką należy wkręcić w oprawę aby uzyskać odpowiednią moc zacisku.
