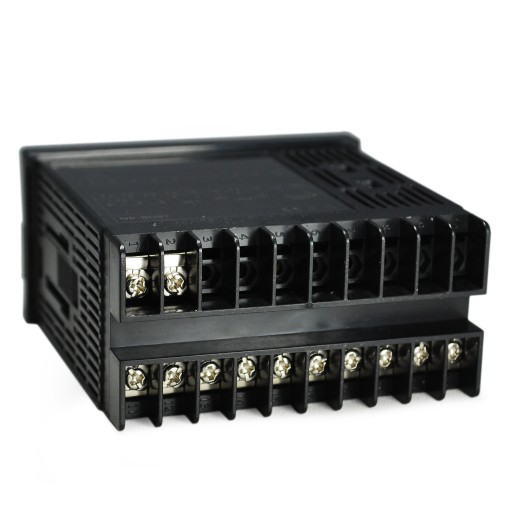

Панельный счетчик SD8V для уровня давления 230В

Miernik / regulator panelowy SD8V uniwersalny.

Uniwersalny miernik panelowy umożliwiający współprace z czujnikami.

Działanie urządzenia odbywa się na zasadzie pomiaru analogowego sygnału z zastosowanego czujnika. Urządzenie pełniące funkcje wskaźnika panelowego (wersja V) umożliwia precyzyjną kontrole mierzonych parametrów w procesach przemysłowych. Wbudowane przekaźnikowe wyjścia alarmowe pozwalają na sterowanie wybranymi urządzeniami w przypadku przekroczenia założonych wartości wielkości mierzonych. Duży czytelny wyświetlacz górny  oraz wyświetlacz pomocniczy zapewniają wygodną obsługę oraz czytelne wskazania.

Dane techniczne

• Zasilanie: 230V
• Wyście ilość: Dwa wyjścia alarmowe
• Wyście typ: Przekaźnikowe 230VAC/10 A
• Wbudowane zasilanie: 24VDC
• Wejście typ: 0-50mV, 0-400Ohm, 0-10 V, 4-20mA, 0-5V, 1-5V, 4-20mA
• Wymiary: 96x48x88,5mm

Rodzaje wejść

Wymiary

Skalowanie

Urządzenie pozwala przeliczyć wartości odczytu na wygodne dla użytkownika miary.

• napięcie (V)
• prądu (mA)
• mocy (KW)
• ciśnienia (Pa)
• ilości obrotów (rpm)
• itp.

Alarmy

Alarm niski z histerezą - L

Przykład: AD1=L

• AL1=200
• HY1=20

Miernik wyłączy alarm przy wartości odczytu 200+20=220.Przy spadku wartości alarm wyłączy się przy wartości 200.

Alarm wysoki z histerezą - H

Przykład: AD1=H

• AL1=200
• HY1=20

Miernik włączy alarm przy wartości odczytu 200. Histereza o wartość 20 spowoduje przy spadku wartości alarm wyłączenie się przy wartości 200-20=180.

Alarm wewnętrzny z histerezą - Int

Przykład: AD1=Int

• AL1=200
• ALH1= 240
• HY1=10

Miernik włączy alarm przy wartości odczytu od 200 do 240. Histereza o wartość 10 spowoduje że przy spadku i wzroście wartości odczytu wyjście alarmowe będzie włączone w zakresie 190 ~ 250.

Alarm zewnętrzny z histerezą - oUt

Przykład: AD1=oUt

• AL1=200
• ALH1= 240
• HY1=10

Miernik właczy alarm przy wartości odczytu od 200 do 240. Histereza o wartość 10 spowoduje że przy spadku i wzroście wartości odczytu wyjście alarmowe będzie wyłączone w zakresie 210 ~ 230.

Przykład zastosowania

Pomiar i regulacja poziomu cieczy w zbiorniku na wodę.

Przykład zastosowania z Miernik panelowy SD8V + czujniki hydrostatyczny PS 0-10V.

Krok 1

Ustawieni typu sygnału wejściowego INP = 0_10 (0~10 V) → patrz instrukcja pkt. 2.

Krok 2

Ustawienie minimalnej wartości wyświetlanej dla minimalnej wartości sygnału wejściowego FL=0 (ustawimy wartość wyświetlaną dla 0 V np. 0).

Ustawienie maksymalnej wartości wyświetlanej dla maksymalnej wartości sygnału wejściowego FH=250 (ustawimy wartość wyświetlaną dla 10 V np. 250).

Pomiar i regulacja poziomu cieczy w zbiorniku na wodę, ropę, olej, itp.

Przykład zastosowania z Miernik panelowy SD8V + czujniki pływakowy liniowy 4-20mA.

Krok 1

Ustawieni typu sygnału wejściowego INP = 4_20 (4~20 mA) → patrz instrukcja pkt. 2.

Krok 2

Ustawienie minimalnej wartości wyświetlanej dla minimalnej wartości sygnału wejściowego FL=0 (ustawimy wartość wyświetlaną dla 4 mA np. 0).

Ustawienie maksymalnej wartości wyświetlanej dla maksymalnej wartości sygnału wejściowego FH=100 (ustawimy wartość wyświetlaną dla 20 mA np. 100).
