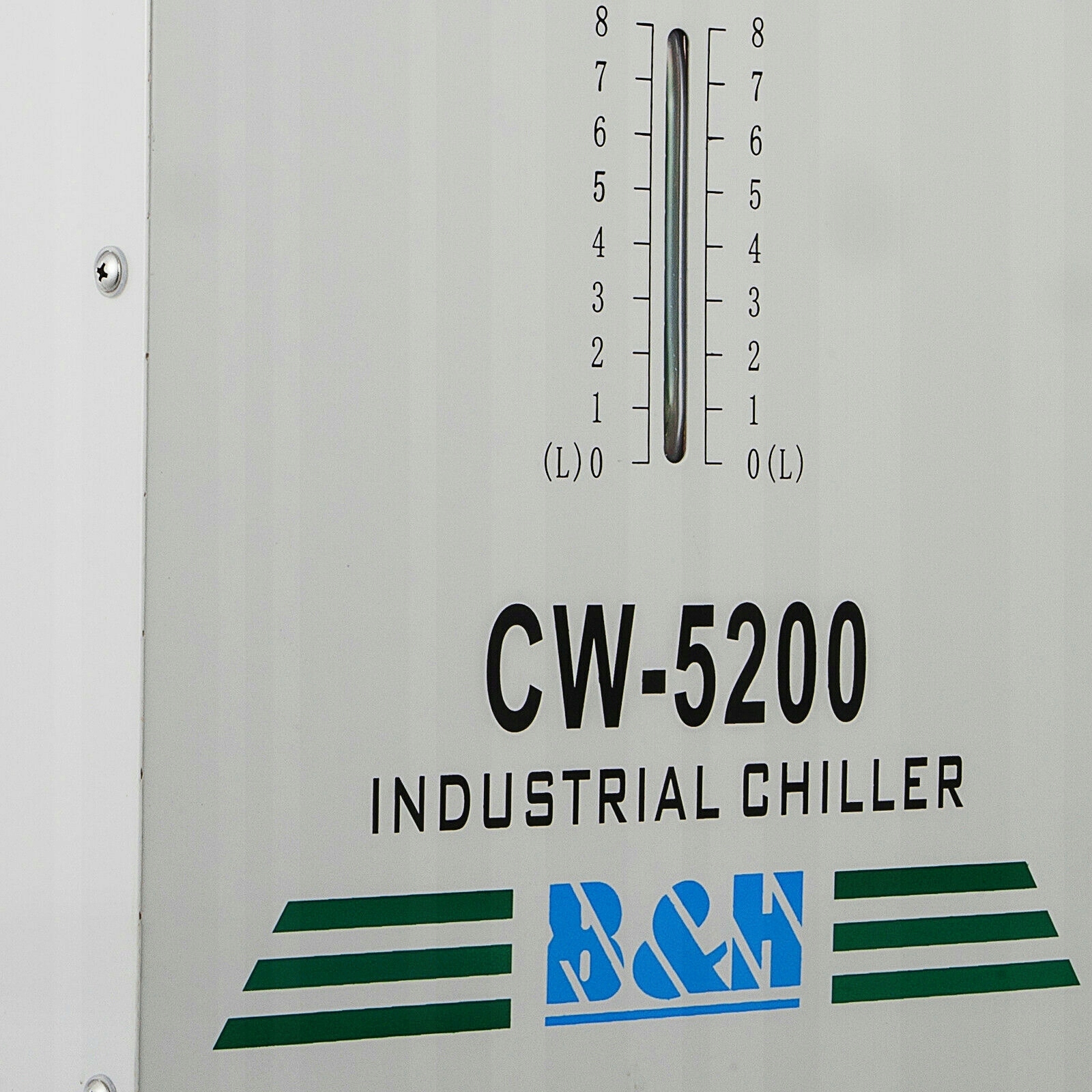

CO2 CHILLER CW5200 лазерный охладитель

Seria CW-5200 to profesjonalne maszyny chłodzące nawiązujące do zaprojektowanego międzynarodowego, zaawansowanego systemu chłodzenia termolizy, odpowiednie dla małych urządzeń chłodzonych wodą maszyn. Przemysłowy agregat wody posiada certyfikat patentowy, certyfikat CE i RoHS.

Przeznaczony jest do chłodzenia lasera CO2 o mocy poniżej 150 W

W normalnych okolicznościach nowy inteligentny regulator temperatury nie musi dostosowywać parametrów kontrolnych. Automatycznie dostosuje parametry kontrolne zgodnie z temperaturą pokojową, aby spełnić wymagania dotyczące chłodzenia.

Temperaturę wody można regulować Nasze przemysłowe agregaty wody posiadają 2 tryby kontroli temperatury jako stałą temperaturę i inteligentną kontrolę temperatury. W trybie inteligentnym temperatura wody jest dostosowywana do temperatury otoczenia. Dzięki temu 1 kluczowemu rozwiązaniu klienci nie muszą się już martwić dostosowywaniem sezonowych zmian temperatury wody.

Kroki instalacji

A. Otwórz opakowanie, aby sprawdzić, czy urządzenie jest nienaruszone i czy wszystkie niezbędne akcesoria są kompletne.

B. Otwórz port iniekcyjny, aby podać wodę chłodzącą.

Obserwować wskaźnik poziomu wody, powoli dodając wodę, uważaj, aby woda się nie przelała! Do chłodzenia urządzeń ze stali węglowej należy dodać wodę z odpowiednią ilością środków antykorozyjnych. Pracując w zimnym rejonie północnym, lepiej jest używać niekorozyjnego płynu przeciw zamarzaniu.

C. Zgodnie z warunkami systemu, proszę dobrze podłączyć rurkę wlotową i wylotową wody.

D. Podłącz, włącz włącznik zasilania. (Nie uruchamiaj bez wody w zbiorniku!)

(1) Pompa obiegowa agregatu zaczyna działać. Pierwsza operacja może powodować powstawanie pęcherzyków w rurze, co czasami prowadzi do alarmowania przepływu. W takim przypadku po kilku minutach wróci do normy.

(2) Po pierwszym uruchomieniu natychmiast sprawdź, czy rura wodna nie przecieka.

(3) Zasilanie włączone, jeśli temperatura wody jest niższa niż ustawiona wartość, normalne jest, że wentylatory i inne elementy urządzenia nie działają. Regulator temperatury automatycznie kontroluje warunki pracy sprężarki, zaworu magnetycznego, wentylatorów i innych części w oparciu o ustawione parametry kontrolne.

(4) Ponieważ uruchomienie kompresora i innych elementów zajmuje więcej czasu, czas, jaki może zająć, może wynosić od sekund do minut, nie wyłączaj i nie włączaj ponownie często.

E. Sprawdź poziom wody w zbiorniku.

Pierwsze uruchomienie nowego agregatu opróżnia powietrze z rury wodnej, co prowadzi do nieznacznego spadku poziomu wody. Aby utrzymać poziom wody w zielonym obszarze, można uzupełnić odpowiednią ilość wody. Należy obserwować i rejestrować bieżący poziom wody i sprawdzić go ponownie po pewnym czasie pracy agregatu, jeśli poziom wody wyraźnie spadnie, należy ponownie sprawdzić szczelność wodociągu.

F. Dostosuj parametry regulatora temperatury.

Woda chłodząca musi być pusta, gdy chłodziarka nie była używana przez długi czas lub w transporcie.

Surowo zabrania się podłączania i uruchamiania chłodnicy bez podawania wody.

Chłodnica powinna być umieszczona w dobrze wentylowanym, suchym otoczeniu, z dala od źródeł ciepła. Należy zachować co najmniej 30 cm od przeszkód do wylotu powietrza znajdującego się z tyłu chłodziarki i pozostaw co najmniej 10 cm między przeszkodami a wlotami powietrza z dwóch stron.

Aby chronić lampy laserowe, wentylator chłodnicy chłodnicy zawiesi się, gdy temperatura wody będzie zbyt niska, i uruchomi się ponownie, gdy temperatura wody wzrośnie do dopuszczalnego zakresu.

Aby zapewnić dobre odprowadzanie ciepła, otwórz pokrywę, aby regularnie czyścić brud.

Pracując w zimnym rejonie północnym, lepiej jest używać niekorozyjnego płynu przeciw zamarzaniu.

Funkcja alarmu

E1- Zbyt wysoka temperatura pokojowa

E2- Zbyt wysoka temperatura wody

E3 - Zbyt niska temperatura wody

E4- Awaria czujnika temperatury pokojowej

E5- Awaria czujnika temperatury wody

Uwaga:

Gdy wystąpi alarm, kod błędu i temperatura będą wyświetlane naprzemiennie.

W stanie alarmowym dźwięk alarmu można zawiesić, naciskając dowolny przycisk

Alarm przepływu i porty wyjściowe:

Aby zagwarantować, że sprzęt nie ulegnie uszkodzeniu, gdy obieg wody chłodzącej wymknie się spod kontroli, agregaty CW-5200series posiadają unikalną ochronę alarmową niskiego przepływu.

Alarm przepływu jest podłączony do normalnie otwartego przekaźnika i normalnie zamkniętych styków przekaźnika, wymagając prądu roboczego mniejszego niż 5 A, napięcia roboczego mniejszego niż 300 V.

Pojemność zbiornika chłodzącego 6 litrów

Monitoring temperatury w czasie rzeczywistym, dokładna znajomość stanu pracy urządzeń grzewczych

Moc chłodnicza 1400 W; opcjonalny środowiskowy czynnik chłodniczy

Dokładna kontrola temperatury ± 0,3 ° C

Inteligentny kontroler temperatury ma 2 tryby sterowania, mające zastosowanie w różnych zastosowaniach; z różnymi funkcjami ustawień i wyświetlania

Wiele funkcji alarmowych: zabezpieczenie przed opóźnieniem sprężarki, zabezpieczenie nadprądowe sprężarki, alarm przepływu wody i alarm zbyt wysokiej / niskiej temperatury

Opcjonalny podgrzewacz i filtr wody

Dane techniczne

Model: CW-5200DG

Napięcie: AC 220-240 V.

Częstotliwość: 50 Hz

Prąd: 0,7–2,2 A.

Pojemność zbiornika: 6 l

Moc sprężarki: 0,295 kW, 0,4 KM

Wydajność chłodnicza: 2360Btu / h, 14KW, 595Kcal / h

Czynnik chłodniczy: R-134a

Ilość czynnika chłodniczego: 280g

Precyzja: ± 0,3 ℃

Reduktor: kapilarny

Moc pompy: 0,03 kW

Maksymalny przepływ: 10 l / min

Maksymalna wysokość pompowania: 8 M.

Wlot i wylot: Zewnętrzne mosiężne złącze Φ10 mm

Wymiary opakowania: 720 * 440 * 620 mm (L * W * H)

Ochrona: Zabezpieczenie nadprądowe sprężarki, alarm przepływu, alarm przekroczenia temperatury

Zawartość paczki

1 × CW-5200DG Agregat wody

1 × kabel zasilający

2 x podkładka uszczelniająca

1 × zapasowy bezpiecznik

1 × Wtyk wyjściowy sygnału alarmowego
