Контроллер сварочного аппарата версия 100А

Sprzedawany sterownik ma zastosowanie przy budowie różnego rodzaju zgrzewarek np. do zgrzewania akumulatorków. Jest to prosta a zarazem niezawodna konstrukcja oparta na mikrokontrolerze. Zmiana parametrów czasu zgrzewania oraz mocy realizowana jest za pomocą potencjometrów co jest bardzo wygodne i pozwala na szybką zmianę nastaw. ( nie tak jak w sterownikach z przyciskami w których chcąc zmienić jeden parametr trzeba przechodzić przez całe menu ). Pierwsze zdjęcie na aukcji  przedstawia sterownik 100A pozostałe 40A

Sterownik NY-D01 wersja 100A

Sterownik umożliwia regulację czasu zgrzewania w zakresie od 0,02 do 1 s. oraz mocy zgrzewania od 30 do 100%.

Napięcie zasilające może zawierać się w przedziale 9 - 12 V AC

Maksymalny prąd wyjściowy sterujący transformatorem zgrzewarki to 100 A co pozwala na bezpieczne sterowanie transformatorem o mocy  4000W bez dodatkowego chłodzenia. ( typowy transformator od mikrofalówki posiada moc około 800-1000W ).

W komplecie ze sterownikiem wysyłany jest schemat podłączenia oraz opis ustawień sterownika. Każdy sterownik jest sprawdzany przed wysyłką na poprawność działania.

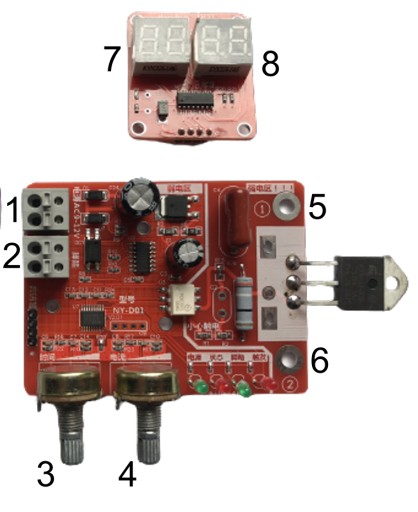

1. Złącze zasilania sterownika 9 - 12 VAC

2. Złącze wyzwalania impulsu styk zwierny

3. Regulacja czasu

4. Regulacja mocy

5. Wejście zasilające transformator zgrzewarki 230 V~

6. Wyjście zasilające transformator zgrzewarki 230 V~

7. Wyświetlacz nastawionego czasu

8. Wyświetlacz nastawionej mocy
