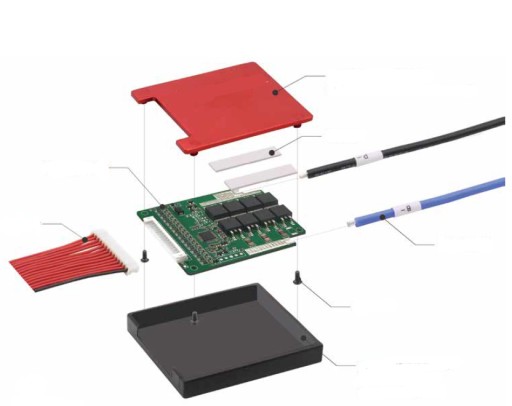

BMS 10s 25A 36V-42V li-Ion 18650 balanser IP67

Przedstawiamy Państwu nasz nowy produkt. BMS przeznaczony do budowy pakietów LiPo/LiIon.

BMS ma podwyższony standard odporności na wilgoć i wodę. Nie jest wodoodporny w 100%, złącza balansujące ma nadal odsłonięte ale wykaże wyższą odporność np. na kondensującą się w (szczególnie metalowej) skrzynce wilgoć.

NOWA FUNKCJA! Nasz BMS posiada czujnik temperatury, który chroni pakiet przed szkodliwym wpływem temperatury!

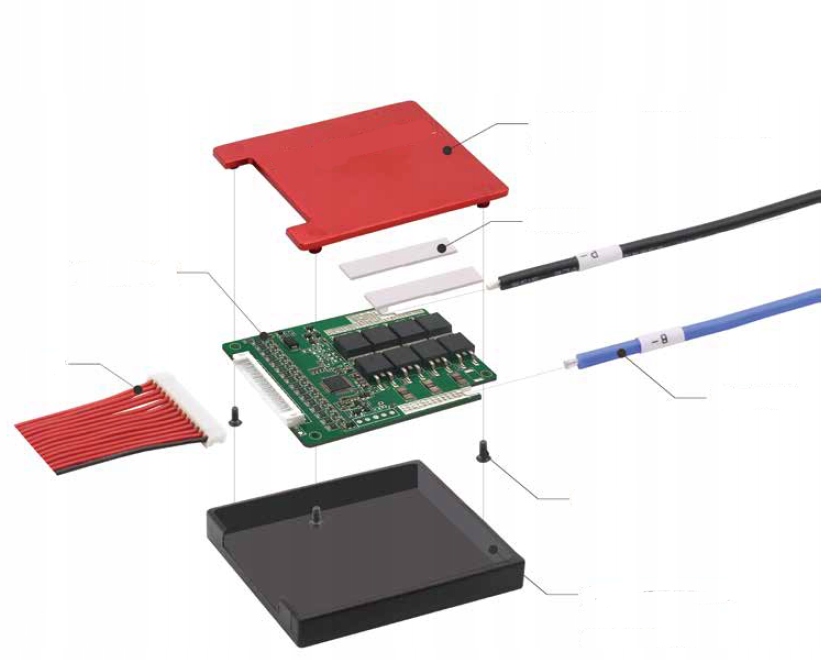

Specyfikacje przedstawione na zdjęciu.

Oddzielny port ładowania/rozładowania.

Układ BMS najwyżej jakości (poziom A) japońskiej technologii.

Opis podłączenia:

1. -B: Do tego pola podłączamy MINUS z akumulatora
2. -P: Do tego pola podłączamy MINUS od sterownika
3. -C: Do tego pola podłączamy MINUS od ładowarki

Złącze balansujące:

• 1S  to pierwsza cela od MINUSA akumulatora - przewód czarny w wiązce balansującej
• 2S to pierwszej celi PLUS a drugiej MINUS
• 3S to drugiej celi PLUS i trzeciej MINUS
• ...
• nS to celi n PLUS czyli ostatni PLUS pakietu

BMS wyposażony jest w wewnętrzny radiator który pomaga w chłodzeniu całego układu.

BMS z funkcją balansowania ogniw. Układ jest prosty i niezawodny, posłuży na długie lata.

W komplecie z BMSem znajduje się okablowanie.

Odporność na zachlapania IP67!

Dane techniczne BMS: 10s - 25A - SEPARATE PORT TEMPERATURE SENSOR

Rozładowanie:

• Ciągły prąd rozładowania: 25A
• Chwilowy szczytowy prąd rozładowania (peak): 60±10A

Rezystancja własna

• Oporność wewnętrzna układu: <20mΩ

Ładowanie:

• Napięcie ładowania: 42V
• Maksymalny prąd ładowania: 10A
• Wykrywanie nadmiernego prądu ładowania: 13±2A

Zabezpieczenie przed przeładowaniem:

• Wykrywanie napięcia przeładowania: 4,25±0,05V
• Zwolnienie napięcia ładowania: 4,15±0,05V

Balansowanie:

• Wykrywanie napięcia balansowania: 4,18V
• Zwolnienie napięcia balansowania: 4,18V
• Prąd balansowania: 30±5mA

Zabezpieczenie przed rozładowaniem:

• Wykrywanie napięcia rozładowania: 2,7±0,05V
• Czas wykrycia napięcia rozładowania: 1S
• Zwolnienie napięcia rozładowania: 3,0±0,05V

Zabezpieczanie nadprądowe:

• Czas wykrycia rozładowania nadprądowego: 1S
• Sposób zabezpieczenia: Odłączenie zasilania

Zabezpieczenie przed zwarciem:

• Sposób wykrycia: Zwarcie w układzie
• Czas wykrycia zwarcia: 250μS
• Sposób zabezpieczenia: Odłączenie zasilania

Własne zużycie:

• Podczas pracy: 100μA
• W trybie uśpienia: 20μA

Temperatura pracy:

• Zakres temperatur: -20÷70°C

Temperatura przechowywania:

• Zakres temperatur: -40÷80°C

Rozmiar

• 80x61x11,5mm

Uwagi i wskazówki

1. Uwaga: BMS do prawidłowej pracy wymaga odpowiedniej ładowarki zgodnej z napięcie pracy baterii. Zalecamy, aby montaż tego urządzenia był wykonywany przez osoby ze znajomością tematu.
2. Wskazówka: Zalecamy montaż BMSa przez osoby obyte z tematyką elektroniki/zasilania. Sugerujemy 3x sprawdzać poprawność połączeń przed finalnym uruchomieniem.
3. Wskazówka: W instalacji z BMSem nie stosuje się wyłączników nad prądowych oraz softstartów. Nie odpina się BMSa od baterii, pozostaje on podłączony cały czas.

Najczęstsze problemy podczas podłączania BMSa to pomylone i nieprawidłowo polutowane złącza do cel: zawsze sprawdzaj połączenia 5x zanim podłączysz wszystko do BMSa. Rozrysuj sobie wszystko na kartce. Używaj miernika/multimetru. W razie wątpliwości radzimy kontakt z naszym działem technicznym oraz przestudiuj schemat podłączenia i dostępne w sieci opisy.

Prawidłowa kolejność podłączania BMSa:

1. Podłącz przewód od akumulatorów (MINUS) do odpowiedniego pola w BMSie -B
2. Podłącz przewód od sterownika (MINUS) do odpowiedniego pola -P
3. Podłącz przewód od ładowarki (MINUS) do odpowiedniego pola -C
4. Połącz przewody PLUS sterownika, akumulatora i od ładowarki (może delikatnie zaiskrzyć - to normalne)
5. Na końcu podłącz przewody balansujące do złącza balansera (upewnij się wcześniej, że są polutowane w prawidłowej kolejności)
6. Po zakończonym montażu podłącz na chwilę ładowarkę celem aktywowania i odblokowania BMSa przy jego pierwszym uruchomieniu.

Powinno unikać się montażu BMSów w innej kolejności, może to skończyć się ich uszkodzeniem.
