Контроллер литиевой батареи - 30А - BALANSER

Balancer (balanser) uniwersalny 30A (chwilowy - szczytowy) - moduł służący do kontroli napięć ładowania i rozładowywania ogniw akumulatorowych litowo-żelazowo-fosforanowych (Li-FePO4) - 3,2V, oraz litowo - jonowych (li-ion) - 3,6V, np: 18650, 26650, itp., zabezpieczając je przed przekroczeniem dopuszczalnych wartości napięcia i natężenia prądu podczas ich eksploatacji.

Oferowany kontroler (balancer) obsługuje pakiety składające się zarówno z ogniw litowo-żelazowo-fosforanowych - 3,6V (3 sztuki w pakiecie), jak i litowo - jonowych - 3,2V (4 sztuki w pakiecie).

Układ zaprojektowany jest dla prądu wartości do 30 A (prądu chwilowego) 20A pracy ciągłej.

Główne cechy techniczne:

1, ochrona przed przeładowaniem:

Gdy napięcie ładowania osiągnie poziom graniczny  (dalej określany napięciem przeładowania) proces ładowania jest zatrzymywany przez ładowarkę i system nie dopuszcza do nadmiernego - szkodliwego dla ogniwa - przeładowania.

2, ochrona przed nadmiernym rozładowaniem:

Gdy napięcie podczas rozładowywania baterii staje się niskie, system odcina pobór prądu z ogniwa. Układ zabezpieczający przed "absolutorium" (całkowite rozładowanie akumulatora) uniemożliwia dalsze rozładowywanie. Absolutorium jest niedopuszczalne. Proces ten jest odwrotnością  przeładowania i jest równie, nieodwracalnie niszczący dla akumulatorów.

3, zabezpieczenie przed zwarciem i przeciążeniem:

Zabezpieczenie nad-prądowe polega na zatrzymaniu rozładowania obciążenia. Celem tego zabezpieczenia jest ochrona akumulatora i tranzystora MOS, gdy pobór jest zbyt duży, aby zapewnić bezpieczeństwo baterii w stanie pracy. Po ustaniu nad-prądowego przeciążenia układ samoczynnie powraca do normalnego działania i kontynuuje normalny proces rozładowywania.

Główne funkcje:

1. ochrona przed przeładowaniem
2. ochrona przed nadmiernym rozładowaniem
3. zabezpieczenie nad-prądowe
4. zabezpieczenie przed zwarciem
5. zabezpieczenie przed przegrzaniem

Parametry techniczne:

Specyfikacja:

• Moduł: płyta zabezpieczająca baterie polimerowe (3,6V) - 3 sekcje / litowe (3,2V) - 4 sekcje
• Nominalne napięcie pracy (całego modułu): 12,6V
• Napięcie zasilania (ładowania) może być dużo wyższe - testowany - przy zasilaniu 20V napięcie na akumulatorach jest stabilne i nie przekracza 12,6V.
• Napięcie wykrywania przeładowania: 4.25 ± 0.025V/ogniwo
• Napięcie wykrywania nadmiernego rozładowania: 2.50 ± 0.08V/ogniwo
• Zabezpieczenie nadprądowe prąd: 20 - 30A
• Prąd roboczy: 15A (naturalne chłodzenie - 10A, z radiatorem - 20A, maksymalny prąd chwilowy 30A)
• Temperatura pracy: -40 ~ 85 ℃
• Wymiary płytki: 50 * 22 * 4 mm

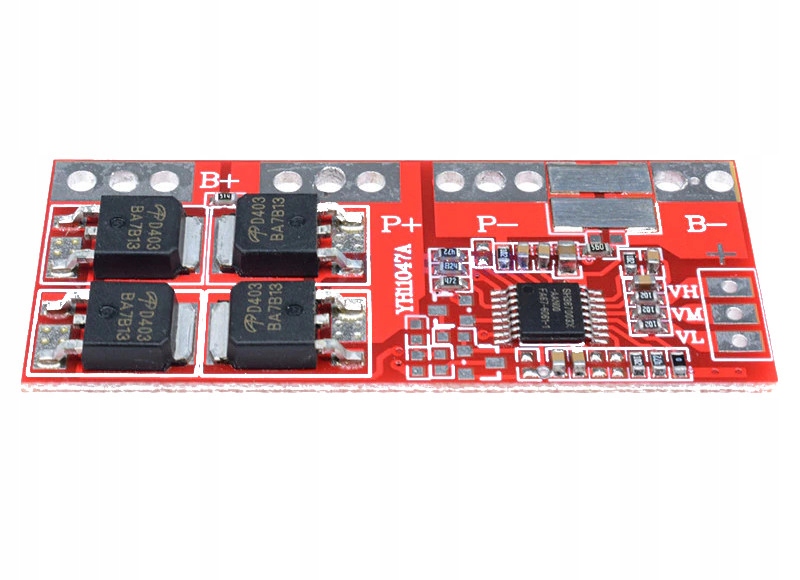

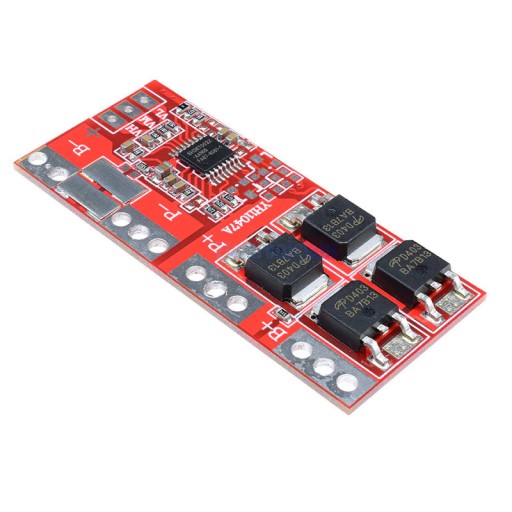

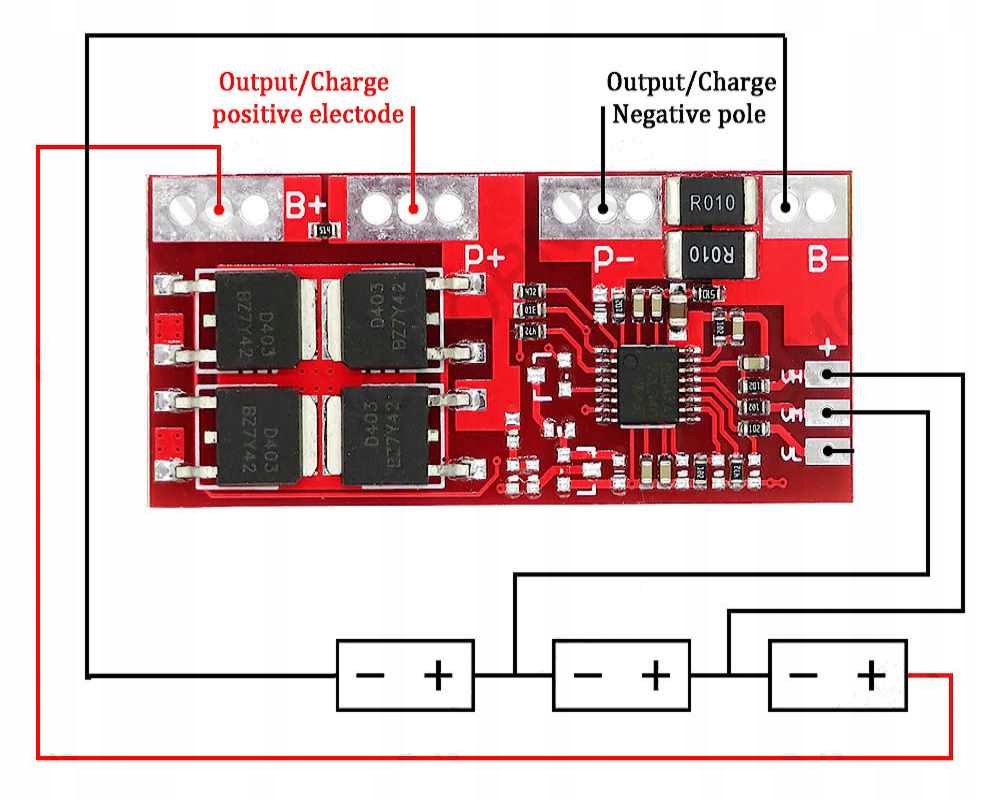

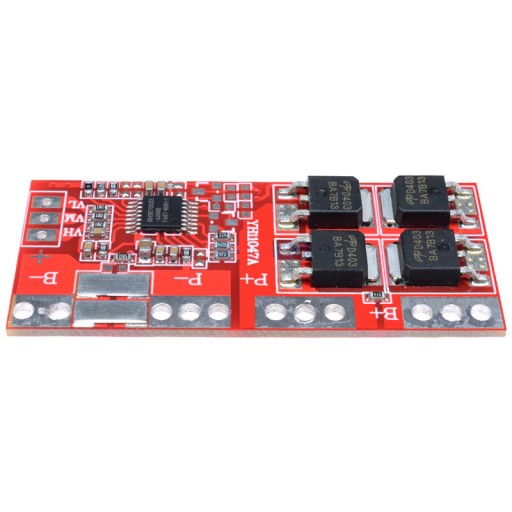

Punkty i sposób przyłączenia ogniw 3,2V (Li-FePO4) przedstawia grafika poniżej: wykorzystuje się 4 sztuki ogniw,

Dla ogniw 3,6V (li-ion) stosuje się tylko 3 ogniwa a połączenie VL przenosi się na B- - pad VL pozostaje nie wykorzystany.

· P + ładowanie/rozładowanie - biegun dodatni

· P-  ładowanie/rozładowanie - biegun ujemny

Uwaga:

• Ogniwa polimerowe mają napięcie znamionowe 3,2V
• Ogniwa jonowe mają znamionowe napięcie 3,6V - 3,7V
• W zależności od posiadanych ogniw, podłączamy je zgodnie z powyższym opisem i poniższymi grafikami.
