Аналоговый контроллер WEBASTO

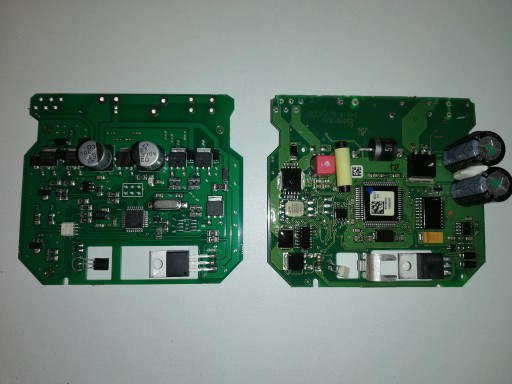

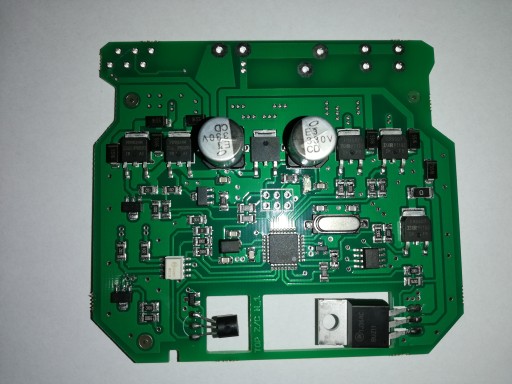

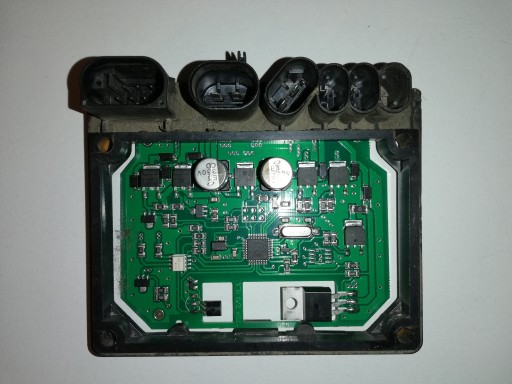

Analogowy sterownik mojego autorstwa. Aukcja dotyczy przedmiotu umieszczonego na pierwszym zdjęciu 1. Jest to płytka do przełożenia w miejsce oryginalnego sterownika jak na zdjęciu 2. Sterownika działa na zasadzie zbliżonej do oryginału, kontroluje stan napięcia zasilania jak i utrzymywanie się płomienia. Jeżeli płomień zgaśnie np. z braku paliwa to start pieca zostanie wstrzymany po 3 próbach nieudanego uruchomienia. Sterownik obsługuję pompkę obiegową oraz przekaźnik dmuchawy nagrzewnicy  (załączany powyżej 35st.C ),  posiada wyjście stanu pracy np. na kontrolkę LED . Aby uruchomić piec wystarczy podać +12V na pin nr.1 złącza X1 np. poprzez włącznik, modem GSM o nieograniczonym zasięgu jak i uniwersalnych radio linii.

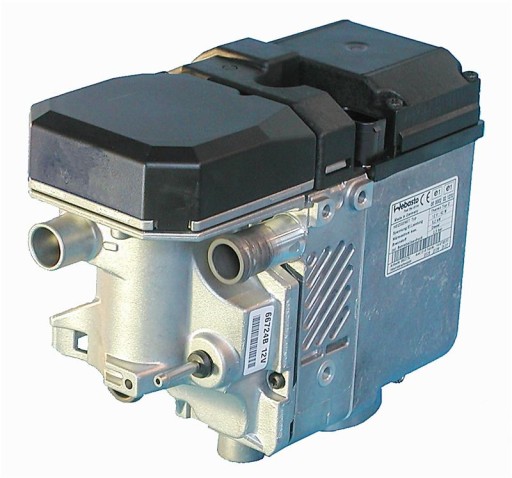

Sterownik będzie pasował do wszystkich pieców Thermo Top  Z/C  wyglądających jak na ostatnim zdjęciu. Można również w łatwy sposób przerobić dogrzewacz na pełne ogrzewanie postojowe - należy wywiercić dwa otwory w gnieździe na pompę obiegową i wlutować piny ( gniazdo X5) .Sterownik może być zastosowany do diesla jak i benzyny, należy wskazać wybraną opcję.

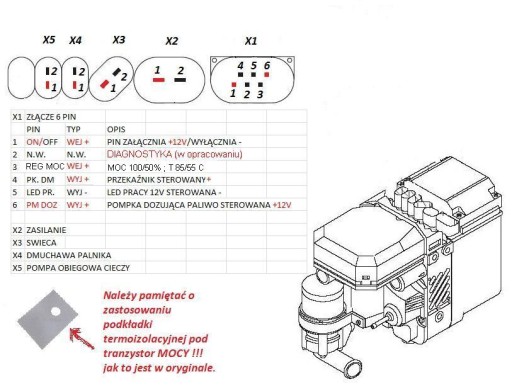

Standardowo piec utrzymuje temperaturę pracy 85 st.C. Jeżeli jednak zaistnieje potrzeba zredukowania mocy to poprzez podanie dodatkowo +12v na pin nr 3 (można połączyć pin 1 i 3) w kotce X1 (6 pin) sterownik automatycznie redukuje moc do 50% oraz temperaturę maksymalną do 55 st. Tryb ten można zmieniać podczas pracy urządzenia.

Rozwiązanie to idealnie nadaję się do łodzi, kamperów, altanek, garaży warsztatów oraz wszędzie tam gdzie istnieje potrzeba zamontowania ogrzewania CO lub wody użytkowej. Aukcja dotyczy samej  płytki z 1 zdjęcia. Sterowniki z obudową ( ramką ) na  innej aukcji. Gw. (nie obejmuje nieprawidłowego montażu). Istnieje możliwość przełożenia płytki. Pompa dedykowana do powyższego rozwiązania to model DP30 12 V( TT E / C / Z  P 1320292 / 1320292A / 9012868 / 9012868C / 89372 / 89372A / 4B0963303 / 1311700A) i bezwzględnie tylko taka może zostać zamontowana. Zdecydowanie odradzam chińskie zamienniki (posiadają nadruk z wydajnością w ml. oraz brak logo producenta) nie utrzymują one parametrów pracy co powoduje bardzo duże problemy. Przed montażem sterownika należy upewnić się, że elementy wykonawcze takie jak świeca, żarowa, dmuchawa palnika oraz pompa paliwa są sprawne. Wnętrze palnika musi być czyste oraz pozbawione nagaru a sitko palnika pozbawione uszkodzeń. Wydajność prądowa źródła zasilania powinna wynosić minimalnie 25 A. Sterowniki są testowane przed wysyłką. W razie jakichkolwiek problemów z uruchomieniem proszę o wiadomość najlepiej przez formularz, zwłaszcza przed wystawieniem opinii.
