Тройник оцинкованный фи 100/100/100 мм ТПК-100-100

TRÓJNIK WENTYLACYJNY TŁOCZONY (T)

TPC-100-100

Trójniki wentylacyjne wykonywane są w kilku rodzajach i typach w zależności od wielkości, średnic i typowego / nietypowego rozmiaru. Wszystkie są równoprzelotowe i z odejściem pod katem 90 stopni o wymiarze mniejszym bądź równym jaki posiad główny kanał wentylacyjny. Estetyczne wykonanie ze zgrzewami liniowymi które nie wymagają dodatkowych uszczelnień.

TPC – trójnik wentylacyjny równoprzelotowy

1 – trójnik wentylacyjny wykonany z nakładki SP mocowany do rury poprzez nitowanie bez-otworowe i uszczelniany masą.

3 – trójnik wykonana z nakładki pełnej SPP, mocowanej do dolnej części za pomocą zgrzewów liniowych – nie wymaga dodatkowego uszczelnienia.

4 - trójnik wentylacyjny wykonany z segmentowej krótkiej nakładki SPSL – stosowany w nietypowych wymiarach i odejściach pow 400 mm.

Dane techniczne:

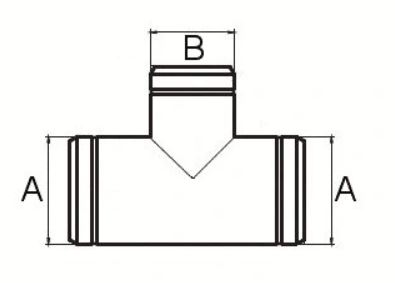

• A: ∅ 100
• B: ∅ 100
• Średnica kanału: ∅ 100 / ∅ 100
• Materiał: blacha ocynkowana
• Grubość blachy: 0,5 mm

W załączniku (Dodatkowe informacje) znajduje się tabela wymiarów wszystkich trójników TPC
