Паяльная станция WEP 992DA, TIP MAT EXTRACTOR

Stacja lutownicza 3 w 1 WEP 992DA stacja na gorące powietrze HOTAIR, grotówka oraz odciąg oparów z grotówki

+DODATKI

• Duży czytelny wyświetlacz LCD!!!!
• Wskaźnik siły nadmuchu
• Rzeczywiste temperatury gorącego powietrza i grotówki
• Mocna grotówka z oryginalnym elementem grzejnym o mocy szczytowej 72-75W [grotówka o wiele mocniejsza od Zhaoxin, Aoyue gdzie faktyczna moc jest około 17W]
• System SLEEP dla grotówki
• Nowa podstawka pod kolbę grotową - idealnie pasująca do kolby z odciągiem oparów!!!!! wraz z miejscami na odłożenie grotów
• Wskaźniki pracy elementów grzejnych
• Istnieje możliwość podłączenia podnośnika elementów.

SET1020

Co w zestawie:

• Stacja lutownicza WEP 992DA
• Podstawka pod kolbę grotową idealnie pasująca do grotówki z odciągiem oparów wraz z gąbką do czyszczenia grota
• Uchwyt na kolbę hotair
• Kolba grotowa z grotem T-B i oryginalnym elementem grzejnym  model 908B
• Moc grzałki grotowej 50W.
• Chwytak do podnoszenia układów IC
• Przewód zasilania

Komplet 5 dysz:

1. Dysza okrągła o średnicy 2.5 mm 1124
2. Dysza okrągła o średnicy 4.4 mm 1130
3. Dysza okrągła o średnicy 7 mm 1196
4. Dysza okrągła o średnicy 9 mm 1197
5. Dysza kwadratowa 12x12 mm 1313

DODATKI

1. Odsysacz elektryczny 30W do cyny
2. Igłę do czyszczenia odsysacza
3. Dysza do odsysacza
4. Topnik Flux 223 do SMD i BGA
5. Mata silikonowa niebieska
6. Chwytak podciśnieniowy do stacji

Zestaw 5 pincet ESD

1. Pęseta prosta ostra antystatyczna ESD11
2. Pęseta ostra prosta ostra antystatyczna ESD12
3. Pęseta prosta szeroka zaokrąglony antystatyczna ESD13
4. Pęseta prosta ostra antystatyczna ESD14
5. Pęseta wygięta ostra antystatyczna ESD15

Zestaw grotów 900M

1. Grot STOŻEK T-I Silver śr 0.2 mm
2. Grot STOŻEK T-B Silver śr 0.5 mm
3. Grot ŚCIĘTY NÓŻ T-K Silver 5.0 mm
4. Grot ŚRUBOKRĘT PŁASKI T-1.2D Silver 1.2 mm
5. Grot ŚRUBOKRĘT PŁASKI T-1.6D Silver 1.6 mm
6. Grot ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
7. Grot ŚRUBOKRĘT PŁASKI T-3.2D Silver 3.2 mm
8. Grot ŚCIĘTY T-1C Silver śr 1.0 mm
9. Grot ŚCIĘTY T-2C Silver śr 2.0 mm
10. Grot ŚCIĘTY T-3C Silver śr 3.0 mm

Dodatki do stacji

Odsysacz elektryczny do cyny z wyciorem i dodatkowym grotem. Odsysacz elektryczny jest stosowany do usuwania spoiwa lutowniczego jak cyna. Odsysacz szybko się nagrzewa do temperatury pracy. Budowa odsysacza jest ergonomiczna, dzięki temu praca jest wygodna i przyjemna. Posiada kontrolkę pracy.

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Topnik w żelu RMA-223 to bardzo dobrej jakości aktywny topnik do pracy ze stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Wysokiej jakości Mata ESD antystatyczna silikonowa z wyprofilowanymi przegródkami poprawiająca komfort i bezpieczeństwo pracy w każdym serwisie.

Pęseta przeznaczona jest do prac, gdzie występuje zagrożenie elektrostatyczne, używanie naszej pęsety zapobiegnie uszkodzeniu elementów elektronicznych.

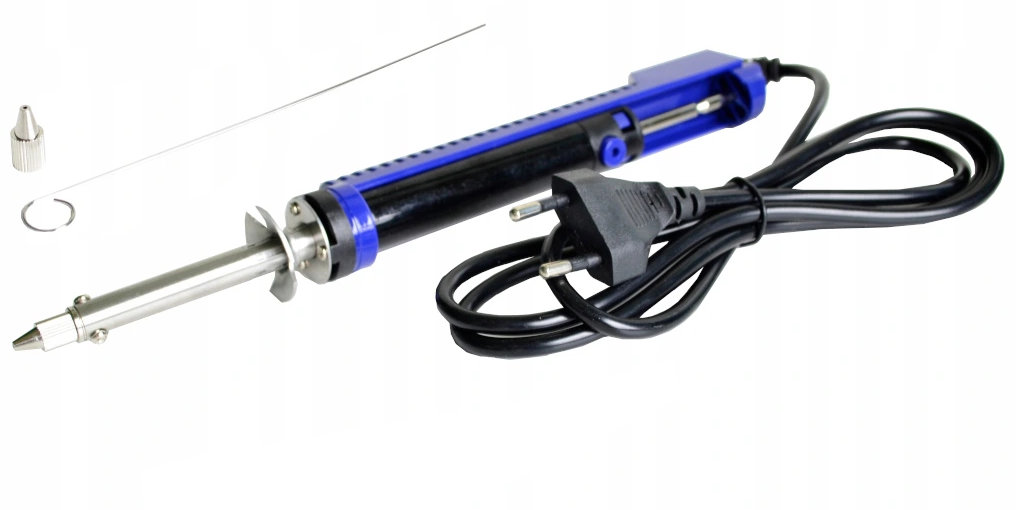

Elektryczny odsysacz do cyny, który szybko się rozgrzewa do temperatury pracy.

Jest to solidna konstrukcja o wysokiej mocy ssącej, umożliwiająca pracę jedną ręką. Odsysacz jest zbudowany z odpornej, trwałej końcówki.

Parametry techniczne:

• Moc 30W
• Zasilanie 220-240V/50Hz
• Materiał końcówki
• Wymiar: 260x35x27 DługośćxSzerokośćxWysokość
• Średnica otworu dyszy: 1.2 mm
• Długość kabla: ok 1.4m

Serwisowa mata antystatyczna 33x21 cm

Wysokiej jakości MATA SERWISOWA używana w serwisach różnego rodzaju: GSM, elektronicznych, komputerowych.

Mata jest termoodporna, idealnie sprawdza się w trakcie prac lutowniczych.

Dzięki zastosowaniu silikonu mata jest elastyczna i nie ślizga się powierzchni i elementy w trakcie prac serwisowych nie przemieszczają się.

Mata posiada 11 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów, co podnosi komfort i bezpieczeństwo pracy.

Termoodporna do 530°C

Podkładka została wyposażona w linijkę o długości 24 cm

Narzędzia widoczne na zdjęciach nie wchodzą w skład zestawu.

Podnośnik chwytak podciśnieniowy do stacji lutowniczej

Parametry:

• Długość przewodu około 100cm
• 4 sztuki silikonowych końcówek o różnych rozmiarach (3;6,9;12 mm)

Pęseta przeznaczona jest do prac, gdzie występuje zagrożenie elektrostatyczne, używanie naszej pęsety zapobiegnie uszkodzeniu elementów elektronicznych. Pinceta nie magnesuje się, więc nie przylegają do niej metalowe opiłki, kawałki cyny.

Pęseta ma utwardzaną końcówkę, dzięki temu przez długi czas utrzymuje ten sam kształt. Pęsety wykonane są z wysokiego gatunku stali nierdzewnej. Przeznaczona jest do serwisów elektronicznych i innych precyzyjnych prac.

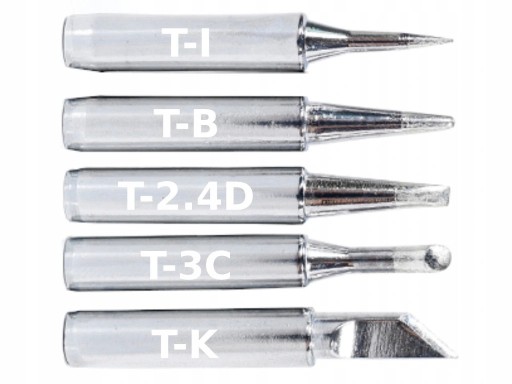

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Typ I ma cienką stożkową końcówkę i jest najcięższy, nadaje się do lutowania wąskich miejsc, itp.

Typu B wszechstronny uniwersalny grot do lutowania. Można lutować każdą powierzchnię, od małych do dużych.

Typu D ma kształt śrubokrętu płaskiego, możemy lutować na 2 sposoby: wąską powierzchnią, szeroką powierzchnią. Szerokość (rozmiar końcówki) dobieramy odpowiednio do rozmiaru lutowanego elementu.

Typu C ma kształt ściętego ukośnie walca. Użytkownik może dobrać powierzchnie w zależności od przedmiotu. Służy do przeciągania lutowania i wstępnej cynowania drutów ołowianych.

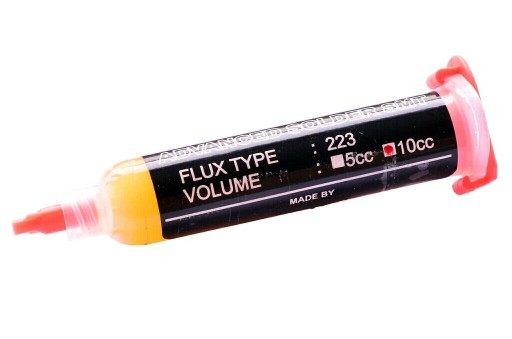

Topnik w żelu RMA-223 to bardzo dobrej jakości aktywny topnik do pracy ze stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika.

Chwytak Pęseta Igiełkowa Podnośnik dla Serwisu

Przydatne narzędzie służące do:

• usuwania elementów IC
• podnoszenia małych przedmiotów, układów BGA, układów scalonych
• demontaż układów SMD
• precyzyjnej pracy w miejscach gdzie nie można zastosować klasycznej pęsety
• podnoszenia gorących elementów
• przenoszenia i umieszczania na płytach PCB układów
• lutowania i rozlutowania

Specyfikacja techniczna:

• Długość całkowita: 143 mm (± 2mm)
• Długość elementu chwytnego: 51 mm (± 2mm)
• Szerokość elementu chwytnego: 29 mm (± 2mm)
• Średnica rączki: 1 cm (± 1mm)
• Wykonanie: Tworzywo antystatyczne

Stacja lutownicza WEP 992DA to stacja lutownicza 3w1 :

• Stacja lutownicza na gorące powietrze HOTAIR
• Stacja lutownicza grotówka z oryginalnym elementem grzejnym charakteryzującym się dużą szybkością narastania temperatury, dużą stabilnością temperatury, długą żywotnością oraz konstrukcją zapobiegającą uszkodzeniu lutowanych elementów.
• Odciąg oparów z grotówki

Stacja lutownicza WEP 992DA nadaje się do lutowania i rozlutowywania elementów elektronicznych jak: SOIC, CHIP, QFP, PLCC, BGA, SMD, tid (zwłaszcza telefony komórkowe).

Lutownica WEP 992DA to stacja lutownicza na gorące powietrze oraz lutownica grotowa z wyciągiem oparów z pod grota z możliwością podłączenia podnośnika elementów. Stacja wyposażona jest w mikroprocesor PID, który sprawdza w 20ms cyklach parametry pracy stacji i koryguje je do zadanych wartości.

Lutownica hotair jest wyposażona w ceramiczny element grzejny, szybko i równomiernie nagrzewający się. Grzałka jest zbudowana z twardych stopów, umożliwiający długi czas pracy przy wysokich temperaturach, przy tym nie ulegając deformacją, to znacznie zwiększa stabilność pracy i wydłużając żywotność grzałki.

W uchwycie na kolbę gorącego powietrza jest umieszczony mikro-styk, który przy odłożeniu kolby powoduje jej przejście w stan oczekiwania, przez schłodzenie elementu grzewczego, a następnie wyłączenie nawiewu powietrza. To wydłuża żywotność grzałki i oszczędność prądu, co ostatnio jest bardzo modne i potrzebne, by chronić środowisko.

Stacja jest wyposażona w funkcje kontroli prawidłowego działania otrzymujemy komunikaty o zwarciu w obwodzie, przeciążeniu obwodów, nieuzyskaniu zadanej temperatury. Wszystkie te błędy są wyświetlane na wyświetlaczu.

Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu.

Lutownica wyróżnia się takimi funkcjami.

• Praca gorącego powietrza w trybie automat/ręcznym.Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu. Wybierając tryb manualny, kiedy często musimy coś przylutować, wtedy zaoszczędzamy czas i podnosimy efektywność pracy. Zaleca się przed zakończeniem pracy, przejście w tryb automatyczny.
• Funkcji korekcji temperatury. Zależna jest od warunków otoczenia pracy, sprawności elementu grzewczego, mocy nadmuchu, zużycia grota, to wszystko wpływa na odpowiednią korekcje temperatury by otrzymać zadany parametr.
• Pracy w trybie C/F. Możliwość ustawienia na wyświetlaczu, w jakich jednostkach będzie wyświetlana temperatura.
• Funkcja sleep dla lutownicy grotowej. Lutownica grotowa wyposażona jest w tryb sleep, kiedy kolba jest nie używana, po ustawionym wcześniej czasie z zakresu 0-99min przechodzi w tryb sleep tzn, kolba grzana jest do temperatury 200C, to zapobiega nadmiernemu utlenianiu się grota, a to wpływa na jego żywotność oraz elementu grzejnego. Mamy możliwość wyłączenia trybu poprzez ustawienia 0.
• Wyciągu oparów z kolby grotowej.

Stacja lutownicza WEP 992DA charakteryzuje się:

• Napięcie: 220-240 V
• Pobór mocy: 720W
• Kompaktowa budowa z czytelnym wyświetlaczem LCD.
• Kontroler PID
• Mikroprocesorowa kontrola parametrów: temperatury, moc nadmuchu, czas pracy
• Tryb wyświetlania temperatury F/C

Stacja na gorące powietrze:

• Przepływ powietrza: Kompresor
• Przepływ powietrza: do 28 L/min
• Płynna regulacja temperatury w całym zakresie.
• Zakres temperatur: 100-480°C
• Stabilność temperatury:±1°C
• Typ wyświetlacza: LCD
• Długość przewodu w kolbie: do 90cm
• Tryb pracy ręcznej / automatycznej
• Ochrona przed osiągnięciem za wysokiej temperatury i poinformowanie alarmem.
• Wyświetla rzeczywistą moc nadmuchu

Stacja grotowa:

• Zakres temperatur: 200-480°C
• Stabilność temperatury: ±1°C
• Typ wyświetlacza: LCD
• Rezystancja względem uziemienia poniżej do 2ohm
• Potencjał względem uziemienia poniżej do 2mV
• Szczytowa moc elementu grzejnego przy normalnej pracy 72-75W, moc przy maksymalnej temperaturze 50W [moc elementu grzejnego o wiele większa w porównaniu z takimi stacjami jak Aoyue, Zhaoxin gdzie moc faktyczna to ok. 17W]
• System: ESD safe
• Długość przewodu kolby: do 100cm
• Tryb sleep: włączany po bezczynnej pracy 0-99 minut.

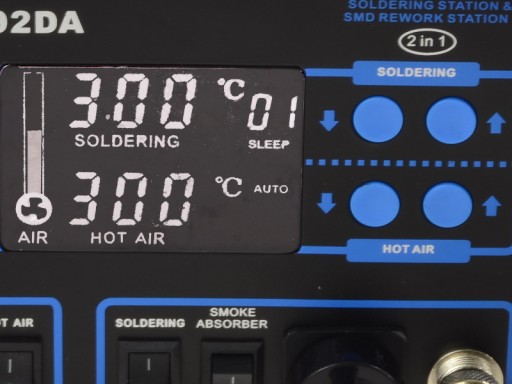

Panel sterowania

• Czytelny wyświetlacz LCD ze wskaźnikiem mocy nadmuchu
• Włącznik lutownicy grotowej i hotair
• Regulacja temperatury w całym zakresie
• Płynna zmiana mocy nadmuchu

Kolba hotair

• Źródło przepływu powietrza: kompresor
• Przepływ powietrza: do 28 L/min

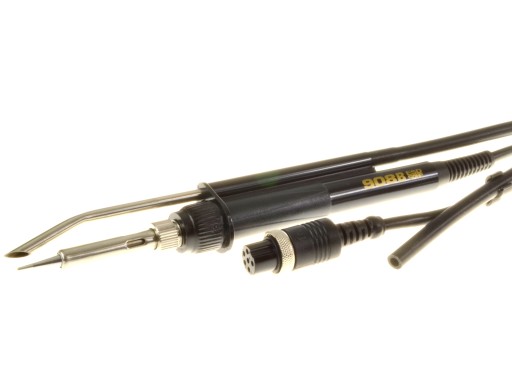

Kolba grotowa 908B

• Moc grzewcza : 75W
• Ponad 80 rodzajów grotów
• Kolba wyposażona jest w grzałkę oraz grot T-B.
• Wtyczka 6 pinowa
• Wyciąg oparów z grota

Wymiary stacji 992DA

• szerokość: 185 mm
• głębokość:160 mm
• wysokość:160 mm

• Wraz ze stacją lutowniczą dostajesz

• Podstawka pod kolbe grotową czyścik, gąbka, miejsce na spoiwo

• Gumowe nóżki
• Czerwone śruby transportowe, odkręcić przy pracy lutownicy.

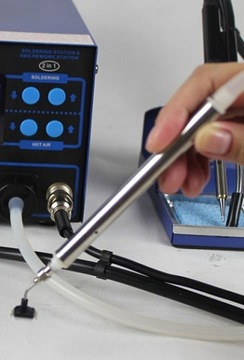

Istnieje możliwość dokupienia i podłączenia podnośnika elementów na innych naszych aukcjach

• Chwytak podłącza się w miejsce wyciągu oparów
• Chwytak z końcówkami

Do lutownicy posiadamy około 90 typów grotów oraz około 50 typów dysz na innych aukcjach

Poniżej w załączniku schematy dostępnych grotów oraz dysz
