Модуль VW IPCU КОНТРОЛЛЕР ВЕНТИЛЯТОРА

Moduł Zamiennik IPCU dedykowany do atu grupy VAG (400 Hz). Służy do płynnej regulacji prędkości obrotowej wentylatora dmuchawy kabiny.

Prędkość można regulować w płynnie w zakresie od 15% do 80 % za pomocą potencjometru znajdującego się w module. Produkt najczęściej używany przy pracy z ogrzewaniem postojowym np. Webasto.

Podłączenie jest mało inwazyjne. Nie ingerujemy w połączenia wysoko prądowe dmuchawy.

W module znajduje się dioda LED która sygnalizuje poprawną pracę.

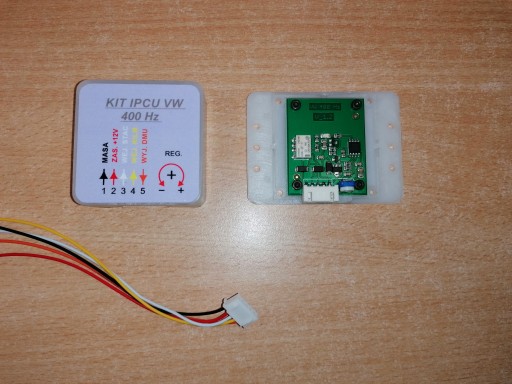

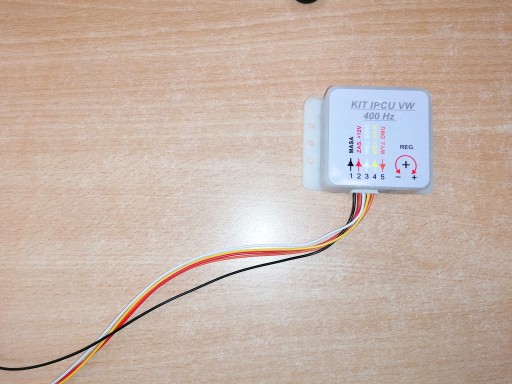

Przewody z wtyczką znajdują się w komplecie.

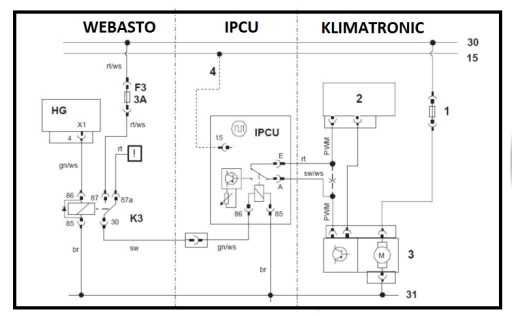

Podłączenie:

1) czarny - masa ( minus zasilania) , [85].

2) czerwony - zasilanie modułu (najczęściej sygnał z Webasto) , [86].

3) biały - sygnał ze stacyjki ( przełącza sterowanie z pieca na panel klimatyzacji po włączeniu zapłonu) , [15].

4) żółty - wejście z panelu klimatyzacji , [E].

5) pomarańczowy - wyjście do sterownika nagrzewnicy , [A].
