Защита от разряда аккумулятора 12 В

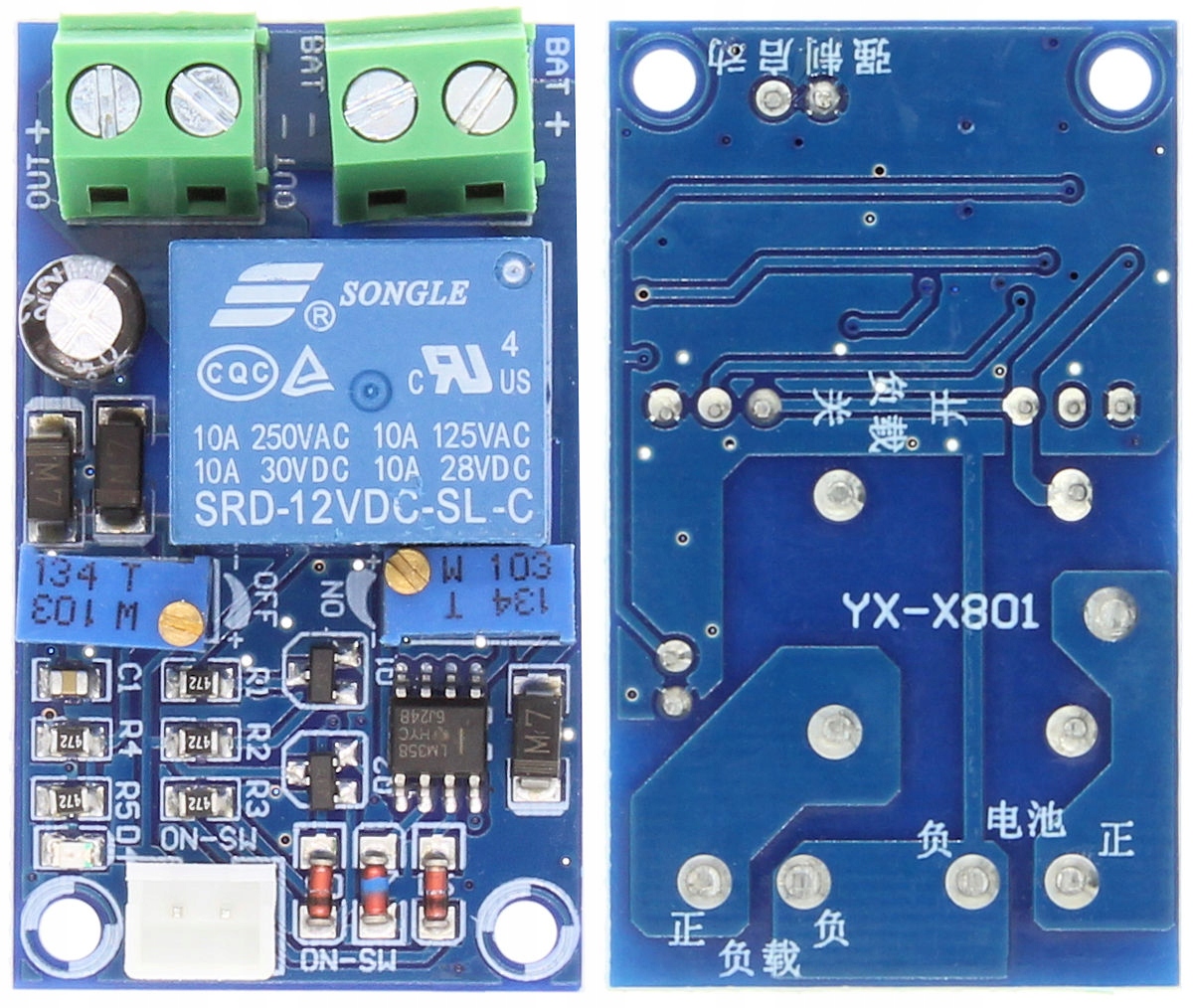

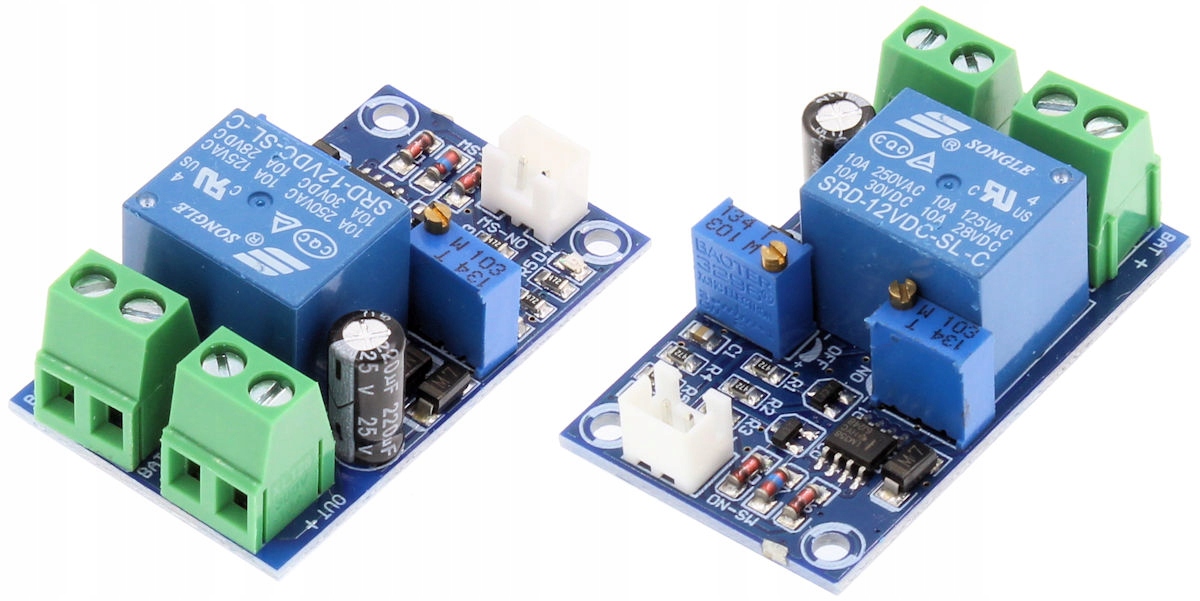

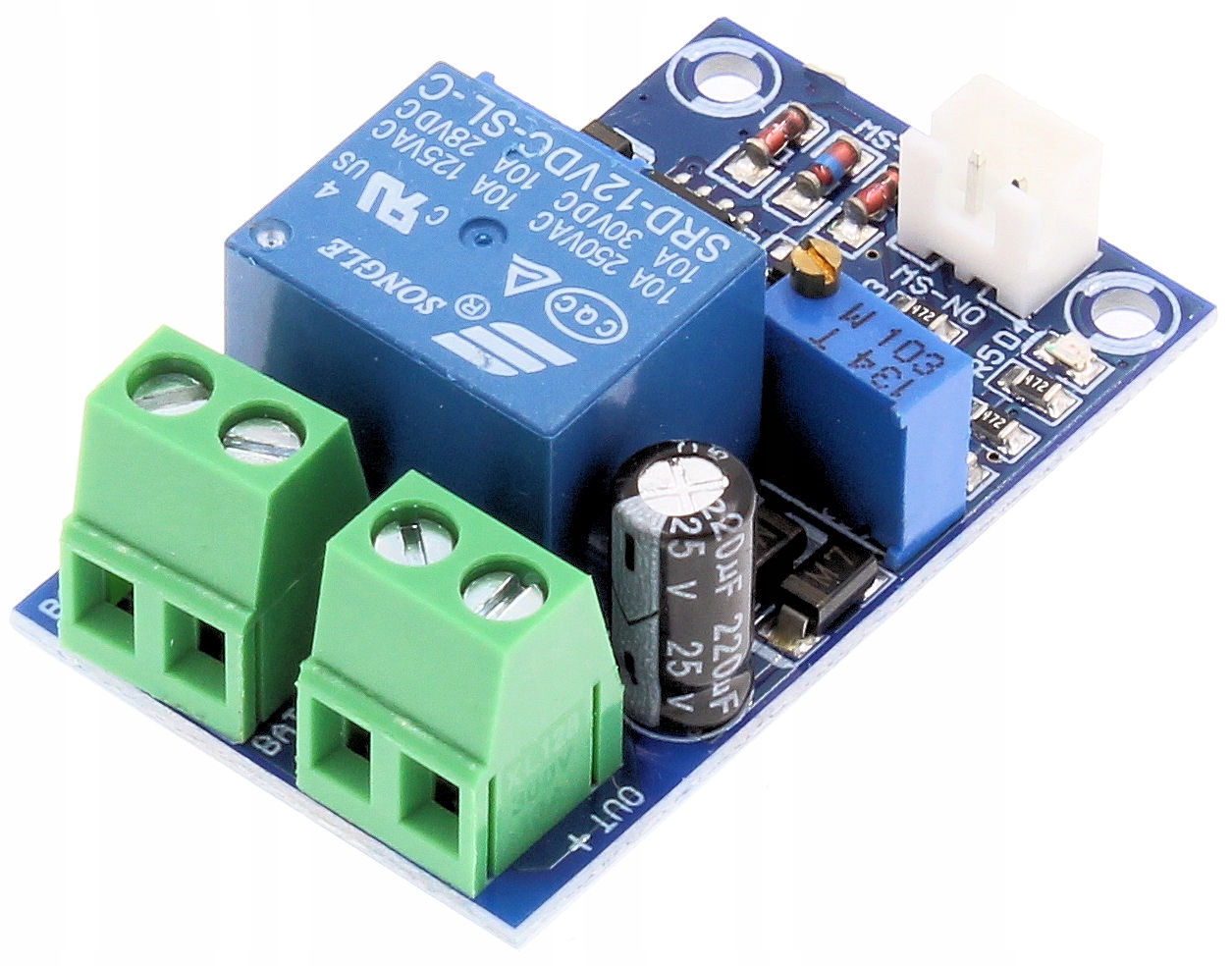

Moduł YX-X801, zabezpieczenie przed całkowitym rozładowaniem akumulatora 12V

Moduł YX-X801umożliwia ustawienie minimalnego napięcia przy którym przekaźnik zostaje otwarty zabezpieczając akumulator przed rozładowaniem poniżej ustawionego napięcia. Moduł ma również możliwość ustawienie górnej granicy napięcia przy której przekaźnik ma zostać zamknięty, a na wyjściu modułu pojawi się takie samo napięcie jak na akumulatorze. Urządzenie wyposażono w złącze XH2.54, które służy do wywołania załączenia  przekaźnika w każdej chwili podczas gdy przekaźnik jest wyłączony (nie został załączony po przekroczeniu górnego napięcia granicznego). Układ posiada diodę LED informującą o załączeniu przekaźnika. Jeżeli przekaźnik jest wyłączony i zostanie zwarte wyprowadzenie ON-SW nastąpi zamknięcie styków przekaźnika, natomiast po ich rozwarciu styki przekaźnika zostaną otwarte.

1. BAT+, BAT- : podłączenie akumulatora ( wejście do modułu )
2. OUT+,OUT-: podłączenie odbiornika ( np. Żarówka )
3. Potencjometr ON : regulacja napięcia Załączenia przekaźnika
4. Potencjometr OFF : regulacja napięcia Wyłączenia przekaźnika
5. Białe gniazdo dwupinowe : umożliwia manualne włączenie przekaźnika ( zwarcie obu pinów )

Zachęcamy do zapoznania się z pozostałymi produktami w naszej ofercie.

Specyfikacja:

• Stan: Nowy
• Moduł kontrolera regulatora procesu rozładowania akumulatora 12V
• Moduł elektroniczny z przekaźnikiem: YX-X801
• Napięcie zasilania: 12V DC
• Błąd napięcia: ±0,1V
• Maksymalny prąd przekaźnika: 10A
• Napięcie załączenia przekaźnika: start procesu ładowania
• Napięcie wyłączenia przekaźnika: napięcie na akumulatorze spadło poniżej ustawionej granicy dolnej
• Dioda LED sygnalizująca pracę wyjścia
• Potencjometry do regulacji napięcia początkowego i końcowego
• Złącza terminal block ARK do przykręcenia przewodów
• Przekaźnik: SRD-12VDC-SL-C
• Maksymalne obciążenie styków przekaźnika: 10A 250VAC lub 10A 30VDC
• Wymiary: 50x30x18 mm

ON potencjometr służy do regulacji wartości napięcia startowego, czyli takiej wartości napięcia przy której przekaźnik ostanie zamknięty. Świeci dioda LED.

OFF potencjometr służy do ustawienia dolnej wartości napięcia po przekroczeniu której następuje rozłączenie się styków przekaźnika.
