Катушка с сердечником 1400 мГн 0,170 Ом, диаметр 1,20 мм

Cewka rdzeniowa Jantzen Audio 1,4mH / szpulowa / 0,17ohm / dr.1,2mm Fe 0,193kg / śr.36 dł.46mm

Jantzen Audio

Kod produktu: 000-5006

• Indukcyjność (mH): 1,4 mH
• Rezystancja cewki (Ω): 0,17 ohm
• Rodzaj cewki: Rdzeniowa szpulowa

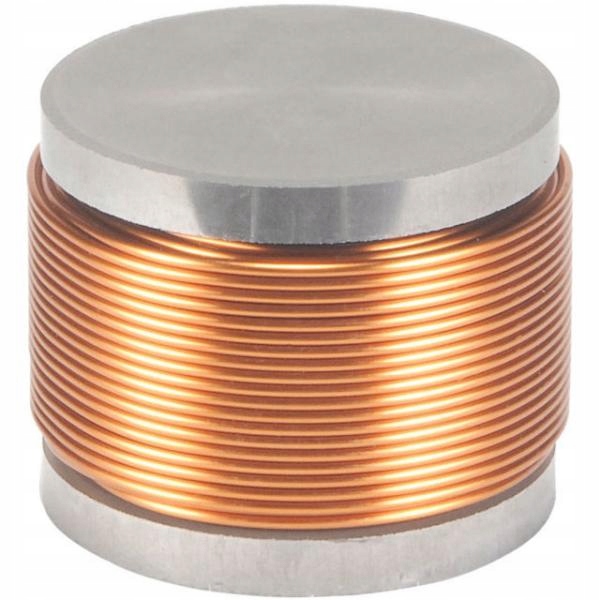

Cewka rdzeniowa 1,400mH 0,170ohm dr.1,20mm

Cewka rdzeniowa szpulowa Jantzen Audio

Cewki indukcyjne rdzeniowe szpulowe (z dyskami) Jantzen Audio oferują wysokie indukcyjności, niską oporność i niedrogie rozwiązanie dla osób poszukujących cewek do zwrotnicy do sekcji niskotonowej oraz średniotonowej. Zbudowane na rdzeniu Permite (nie ferrytowym), zapewnia znacznie niższą histerezę w porównaniu z cewkami z rdzeniami ferrytowymi, zapewniając jednocześnie większą moc przenoszenia. Cewki są nawinięte drutem miedzianym o czystości 4N.

Jeśli problem stanowi odstęp między cewkami i masz ograniczoną przestrzeń, wybierz cewki z rdzeniem z dyskiem, zamiast standardowych cewek z rdzeniem żelaznym. Wersja z dyskiem wykorzystuje mniej miedzi, a zatem cewka ma mniejszą średnicę, aby osiągnąć tę samą indukcyjność.

Wersja z dyskiem ogranicza również obszar zakłóceń wokół cewki, co oznacza, że ??cewki te mogą być montowane bliżej siebie, jeśli problemem jest odstęp między cewkami w zwrotnicy.

Ekstremalnie niski DCR oferowany przez te cewki, nie zmienia współczynnika tłumienia głośnika i utraty wydajności.

Informacje techniczne:

• drut miedziany klasy 1B, izolowany warstwą lakieru oraz powleczony warstwą wiążącą - termospiekalną
• warstwa izolująca: poliuretan z alifatyczną powłoką poliamidową
• możliwość lutowania w temperaturze do 390 °C (8s) bez uszkodzenia powłoki
• elastyczność: 10% 1 d
• napięcie przebicia: zgodne z IEC 60317-0-1 (7,8 kV)

Wszystkie cewki produkowane są pod zamówienie. W ofercie posiadamy ponad 4000 cewek do zwrotnic głośnikowych.

Cewki odgrywają ważną rolę w zwrotnicach kolumn głośnikowych. Cewki indukcyjne nie wpływają na zmianę charakteru dźwięku w taki sam, bezpośredni sposób, jak w przypadku zmiany kondensatorów. Rola cewek ma więcej wspólnego z wydajnością, przenoszeniem mocy i zwiększaniem dynamiki dźwięku, poprzez wybór odpowiedniego rodzaju cewki. Tak długo, jak cewka jest dobrze wykonana z wysokiej jakości miedzi, ścieżki sygnału będą takie, jakie powinny być. Co trzeba zrobić, aby uzyskać dobrą cewkę klasy audio? Najważniejszym czynnikiem dla dobrej jakości induktora jest to, że zastosowana miedź ma certyfikowaną dobrą jakość, jak miedź ETP (Electrolytic-Tough-Pitch) C11000, której używamy w miedzi klasy Jantzen Audio. Powyżej tej klasy nie ma żadnych zalet technicznych, a poprawa jakości dźwięku nie jest proporcjonalna do ceny. Zastosowanie wyższej klasy miedzi sprawiło by, że cewki byłyby droższe niż to konieczne.

Ponadto integralność uzwojenia jest bardzo ważnym czynnikiem. W Jantzen Audio nawijamy nasze cewki indukcyjne (drut lub folię) na półautomatach i wykorzystujemy technologię „spiekanego drutu” do wytwarzania cewek drutowych bez potrzeby stosowania usztywnienia w postaci szpulki. Do cewek foliowych zbudowaliśmy własne specjalne półautomatyczne maszyny, które pozwalają na szczelne nawijanie i pełną kontrolę nakładania warstw i izolacji.
