4-ХОДОВОЙ КЛАПАН 6/4 ДЮЙМОВЫЙ ПРИВОД КОНТРОЛЛЕР AURATON

Przedmiotem aukcji jest

Zestaw regulacyjny 6/4" ze sterownikiem AURATON HYDRA

• Siłownik zaworu mieszającego (3-pkt. 120s) STZ-120 T TECH ASTIBI z zestawem montażowym
• Zawór mieszający regulacyjny 4 drogowy 6/4 " ART.19-40
• Sterownik zaworu mieszającego AURATON Hydra

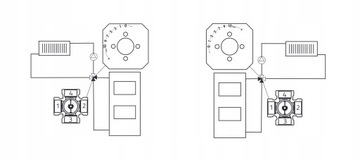

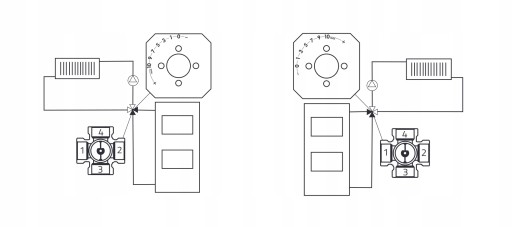

Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

Zestawy regulacyjne składają się z mosiężnego 4-drogowego obrotowego zaworu mieszającego, zestawu montażowego, siłownika elektrycznego STZ-120 T TECH ASTIBI nowej generacji z diodami sygnalizującymi pracę urządzenia (230 V AC, 3-punktowy, czas obrotu 120 s) oraz sterownika AURATON HYDRA.

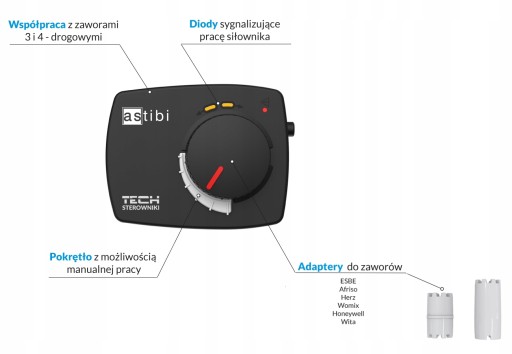

Siłownik zaworu mieszającego (3-pkt. 120s) ASTIBI STZ-120 T TECH

NAJNOWSZY MODEL Z DIODAMI SYGNALIZUJĄCYMI PRACĘ URZĄDZENIA

Siłownik ASTIBI STZ-120 T służy do sterowania trójdrogowymi oraz czterodrogowymi zaworami mieszającymi. Sterowany jest 3-punktowym sygnałem. Siłownik posiada możliwość sterowania ręcznego za pomocą wyciąganego pokrętła.

Siłownik ASTIBI STZ-120 T współpracuje z zaworami:

• ESBE
• Afriso
• Herz
• Womix
• Honeywell
• Wita
• Diamond
• astibi

Dane techniczne siłownika:

• Zasilanie: 230 V AC (50 Hz).
• Czas obrotu o 90 stopni - 120 s.
• Do siłownika jest zamontowany przewódprzyłączeniowy o dł.1,5 m.
• Siłownik w zestawie posiada adaptery i śruby mocujące do zaworów takich firm jak: ESBE, Afriso, Herz, Womix, Honeywell, Wita.

Dane techniczne zaworu :

• Średnica przyłącza: 1 1/2'' ( 6/4" )
• Przepustowość: 26 KVS
• Ciśnienie robocze: ≤ 10 bar
• Temperatura robocza: ≤ 110°C
• Stężenie glikolu: 50%
• Materiał wykonania: Mosiądz

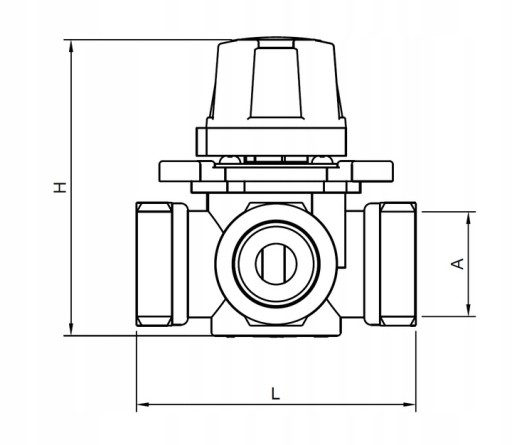

Wymiary zaworu :

• Wymiar A: Rp 1 1/2'' ( 6/4" )
• Wymiar H: 106 mm
• Wymiar L: 116 mm

Sterownik zaworu mieszającego AURATON Hydra

AURATON Hydra to sterownik zaworu trójdrożnego obsługujący siłowniki z wyłącznikami krańcowymi oraz bez wyłączników krańcowych. Współpracuje również z zaworem czterodrogowym. Urządzenie proporcjonalnie otwiera i zamyka zawór w przedziale histerezy +/-5°C. Każda zmiana temperatury o 1°C, powoduje otwarcie lub zamknięcie zaworu o 10%. Użytkownik może sterować temperaturą w zakresie od 10°C do 90°C, natomiast pomiar temperatury jest realizowany w przedziale od 2°C do 99°C. W przypadku chwilowego braku zasilania, uruchomiona zostaje funkcja autokalibracji, a po ustąpieniu awarii sterownik przystępuje do normalnej pracy. Dodatkowo autokalibracja uruchamia się samoczynnie co 14 dni. Funkcja AntiStop poprawia precyzję pracy siłownika i zapobiega procesowi zastania się nieużywanego zaworu. Tryb pracy sterownika jest sygnalizowany akustycznie oraz przy pomocy diod. AURATON Hydra jest wyposażony w wyświetlacz LED z bieżącymi wskazaniami temperatury.

Właściwości:

• Obsługa zaworów z wyłącznikami krańcowymi oraz bez nich
• Możliwość współpracy z zaworem czterodrogowym
• Otwarcie i zamknięcie zaworu w przedziale histerezy +/-5°C
• Funkcja AntiStop – zapobiega zastaniu nieużywanego zaworu
• Wyświetlacz LED z bieżącymi wskazaniami temperatury

Dane techniczne sterownika:

• Zasilanie: 230V AC, 50Hz, 1,5W
• Zakres temperatury pracy: 0 – 40°C
• Sygnalizacja stanu pracy: Wyświetlacz LED, dźwiękowa
• Zakres sterowania temperatury: 10 – 90°C
• Zakres pomiaru temperatury: 2 – 99°C
• Zakres nastawy czasu pracy siłownika: 10 – 400 sekund
• Histereza: ± 5°C
• Maksymalne obciążenie: Max. 250V AC, max. 1A
• Stopień ochrony: IP 20
