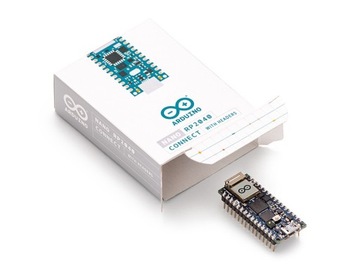

Arduino Nano RP2040 Connect с разъемами ABX00053

Arduino Nano RP2040 Connect ze złączami - ABX00053

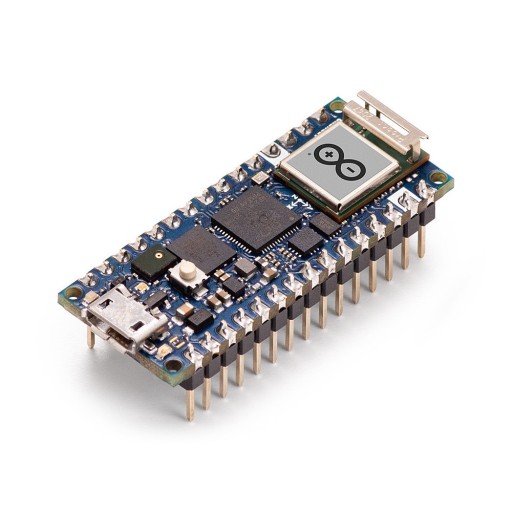

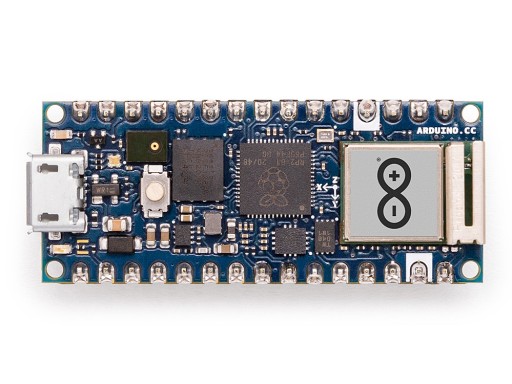

Kolejny moduł z serii Arduino® Nano, jest to pierwsza płytka Arduino® powstała przy współpracy z Raspberry Pi. Moduł Arduino® Nano RP2040 Connect oparty został na układzie Raspberry Pi RP2040 i jest to pierwszy moduł, który łączy ten układ wraz z dodatkowymi czujnikami oraz łącznością na jednej płytce PCB. Na płytce znajduje się wspomniany układ RP2040, czujniki 6-osiowe IMU, układ U-Blox Nina komunikacji WiFi oraz Bluetooth, a także mikrofon i dioda LED RGB. Ta wersja posiada wlutowane złącza szpilkowe.

Indeks: ARD-19486

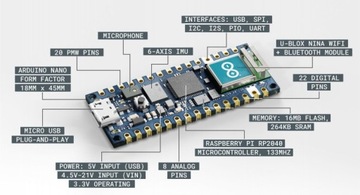

Specyfikacja Arduino Nano RP2040 Connect

• Napięcie zasilania od 4,5 V do 21 V
• Napięcie pracy części logicznej 3,3 V
• Prąd wyjściowy 3,3 V 800 mA
• Mikrokontroler RP2040
• ARM Cortex M0 Dual-Core 133 MHz
• 264 kB SRAM
• 2 MB Flash
• kontroler DMA
• obsługuje do 16 MB pamięci Flash przez szynę QSPI
• programowalne IO (PIO) do obsługi zewnętrznych peryferii
• 4-kanałowy ADC z wewnętrznym czujnikiem temperatury, 0,5 MSa/s, 12-bitowa konwersja
• debugowanie SWD

Moduł WiFi / Bluetooth U-blox Nina W102

• dwurdzeniowy Xtensa LX6 240 MHz 32-bit
• 520 kB pamięci SARAM on-chip
• 448 kB pamięci ROM do rozruchu i funkcji rdzenia
• 16 MB pamięci Flash do przechowywania kodu, zawiera sprzętową szyfryzację do ochrony programów i danych
• 1 kB EFUSE dla adresu MAC, konfiguracji modułu, szyfryzacji Flash oraz Chip-ID
• IEEE 802.11 b/g/n 2,4 GHz WiFi
• Bluetooth 4.2
• wbudowana antena (PIFA)
• 4 x 12-bit ADC
• 3 x I2C, SDIO, CAN, QSPI

Pamięć

• AT25SF128A 16MB NOR Flash
• 532 Mb/s przesyłu danych QSPI
• 100k cykli programowania / kasowania

Czujnik IMU 6-osiowy ST LSM6DSOXTR

• żyroskop 3D:
• ± 2 / ± 4 / ± 8 / ± 16 g pełna skala
• akcelerometr 3D:

• ± 125 / ± 250 / ± 500 / ± 1000 / ± 2000 dps pełna skala
• zaawansowany krokomierz, detektor kroków i licznik kroków
• detekcja ruchu oraz przechyłu
• standardowe przerwania: swobodne spadanie, wybudzanie orientacji 6D/4D, kliknięcie, podwójne kliknięcie
• programowalna maszyna stanów skończonych: akcelerometr, żyroskop i czujniki zewnętrzne
• rdzeń uczenia maszynowego
• wbudowany czujnik temperatury

Mikrofon MEMS ST MP34DT06JTR

• AOP = 122,5 dBSPL
• stosunek sygnału do szumu64 dB
• czułość dookólna
• częstotliwość -26 dBFS ± 1 dB

Dioda LED RGB

• wspólna anoda
• połączona z U-blox Nina W102 GPIO

Układ kryptograficzny Microchip ATECC608A

• kryptograficzny koprocesor z bezpiecznym sprzętowym przechowywaniem kluczy
• I2C, SWI
• wsparcie sprzętowe dla algorytmów symetrycznych:

• SHA-256 oraz HMAC HASH w tym zapisywanie/przywracanie kontekstu poza układem scalonym
• AES-128: szyfrowanie/deszyfrowanie, Galois Field Multiply da GCM
• wewnętrzny generator liczb losowych o wysokiej jakości NIST SP 800-90A/B/C
• obsługa bezpiecznego rozruchu:

• pełna walidacja podpisu kodem ECDSA, opcjonalny skrót/podpis
• opcjonalne wyłączenie klucza komunikacyjnego przed bezpiecznym uruchomieniem systemu
•  szyfrowanie / uwierzytelnianie wiadomości w celu zapobiegania atakom

I/O

• 14 x pin cyfrowy
• 8 x pin analogowy
• microUSB
• UART, SPI, I2C, I2S, PIO

Gniazdo microUSB Temperatura pracy od -20°C do 80°C Wymiary 45 x 18 mm

Zdjęcia widoczne w galerii aukcji pochodzą od różnych Wystawiających. Jedynie zdjęcia zawarte w Opisie przedstawiają oferowany przez Nas produkt.
