Магнитный фильтр-сепаратор FERDOM FD360, макс. 40 кВт, подключение. 1"x2 вращение на 360 градусов

FERMAG FD360 Filtr Magnetyczny-Separator, Magnetyzer do C.O. 9 000Gs. Podłącz.pion-poziom 1" FERDOM

- Rekomendacja- domowe systemy c.o. z kotłami stojącymi i wiszącymi, maksymalna moc systemu do 40 kW, podłączenia 1" GZ,

- Usuwa do 100% zanieczyszczeń magnetycznych i produktów korozji gromadzących się w kotle, zaworach, pompach itp

- Dzięki wbudowanemu osadnikowi kulkowemu wychwytuje także zanieczyszczenia i osady nie magnetyczne.

- Moc magnesu realna 9 000Gs, wymiary 150x162 mm. FERMAG FD360 Filtr Magnetyczny-Separator, Magnetyzer do C.O. 9 000Gs. Podłącz.pion-poziom 1" FERDOM - Filtr usprawnia działanie instalacji poprzez wychwytywania z niej zanieczyszczeń i osadów magnetycznych i nie-magnetycznych.

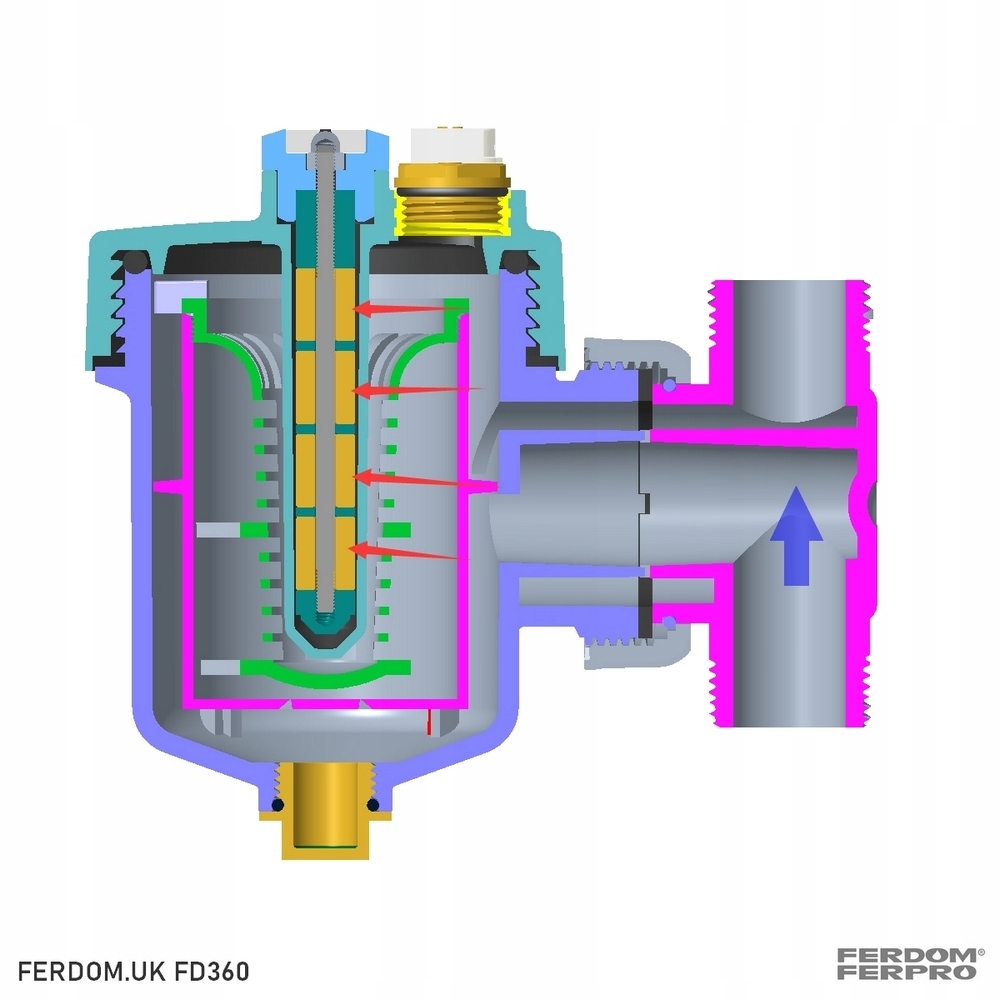

- Zanieczyszczenia i osady magnetyczne są wychwytywane przez magnes neodymowy i gromadzone są na zewnątrz komory magnesu.

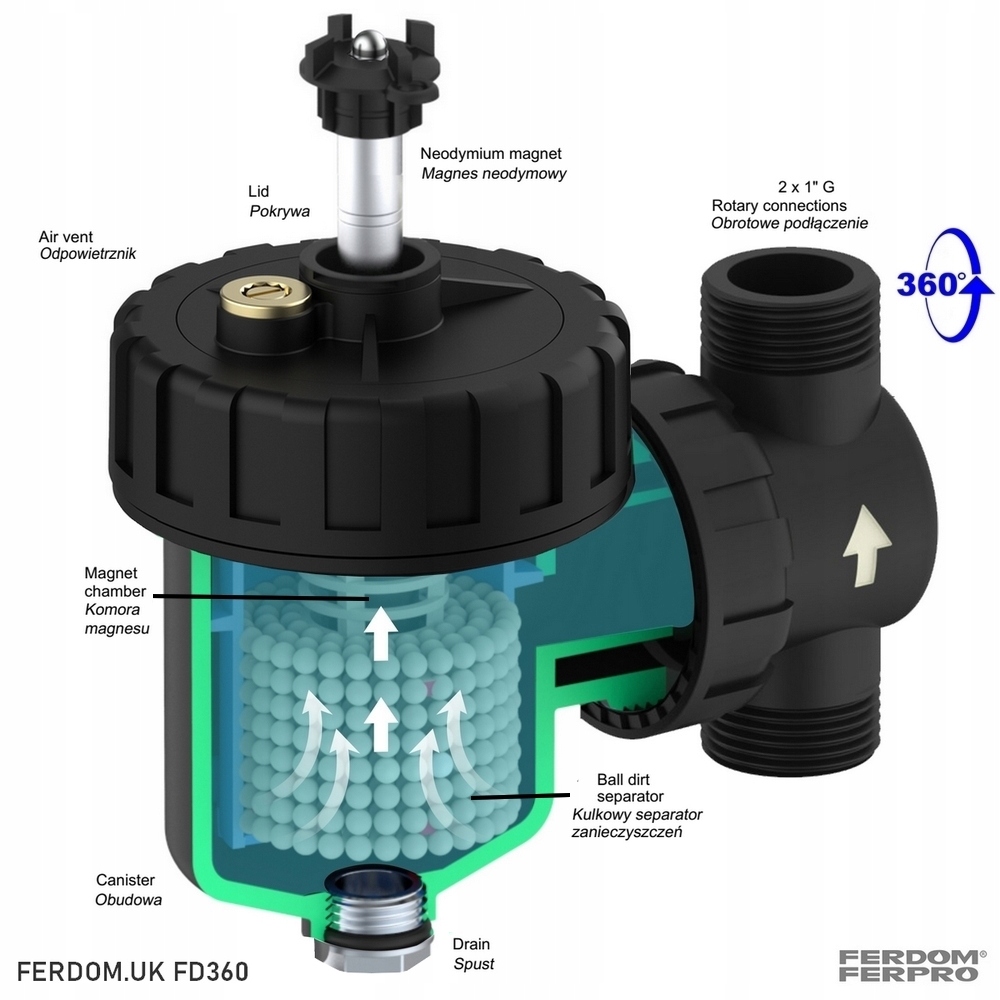

- Pozostałe zanieczyszczenia i osady są wychwytywane w separatorze zanieczyszczeń przez pływające tam kulki tworzące anty-osadową barierę.

- Filtr może również służyć także jako dozownik inhibitora lub preparatu czyszczącego do instalacji. Wlew poprzez otwór odpowietrznika.

- Aby zwiększyć skuteczność działania filtra magnetycznego zalecamy zastosowanie preparatu penetrującego Filter Fluid FD678.

- Większość obecnie produkowanych kotłów, aby osiągnąć jak najwyższą sprawność ma bardzo wąskie kanały wodne.

- Nawet najmniejsza ilość osadów i zanieczyszczeń może spowodować blokadę przepływu wody w systemie.

- Zanieczyszczenia powodują m.in. zmniejszenie efektywności cieplnej systemu, co prowadzi do zwiększonego zużycia energii.

- Dzięki zastosowaniu filtra FERMAG 360 poprzez mniejszą ilość awarii zmniejszają się koszty obsługi serwisowej i koszt części zamiennych.

- Większość europejskich producentów kotłów c.o. obecnie rekomenduje montaż Filtra Magnetycznego wraz z nowym kotłem c.o.

Montaż i obsługa

- Filtr powinien być zamontowany z zaworami odcinającymi (nie są w zestawie). Dla ułatwienia obsługi można zamontować zawór w miejscu korka spustu.

- Cykliczny proces czyszczenia filtra (minimum raz do roku) polega na

a) Zamknięciu zaworów odcinających po obu stronach filtra.

b) Odkręceniu spustu i spuszczeniu zanieczyszczonej wody z filtra.

c) Wyjęciu magnesu z komory a osady magnetyczne spadną do obudowy.

d) Odkręceniu pokrywy i wyjęciu osadnika kulkowego.

e) Dokładnym wymyciu osadnika i usunięciu osadów i złogów.

d) Po zakończonym czyszczeniu wykonać czynności w odwróconej kolejności.

f) Na zakończenie sprawdzić szczelność pokrywy i odpowietrzyć filtr. i awarię kotła nie objętą obsługą gwarancyjną.

Zastosowanie ;

- Do instalacji: domowych c.o., solarnych, chłodniczych i klimatyzacji

- Podstawowe: wyłapywanie zanieczyszczeń ferromagnetycznych

- Dodatkowe: wyłapywanie innych zanieczyszczeń i szlamu

- Dodatkowe: dozowanie preparatów czyszczących i inhibitorów Magnes ferromagnetyczny: Moc realna 9 000 Gs.Magnes typ montażu: w szczelnej komorze.

Dane techniczne:

Produkt; FERMAG 360 filtr magnetyczny-separator do c.o.

Model / producent: FD360 / FERDOM

Magnes ferromagnetyczny: Moc realna 9 000 Gs.Magnes typ montażu: w szczelnej komorze.

Typ separatora zanieczyszczeń: kulkowy

Materiał obudowy: PA66G30, poliamid z 30% włókna szklanegoMateriał element wewnętrzny: HDPE

Rozstaw podłączeniowy: 94 mmWysokość / szerokość: 150mm / 162mm

Ciężar /z opakowaniem: 755 gram / 1060 gram

Podłączenia rozmiar: 2 x 1'' GZ

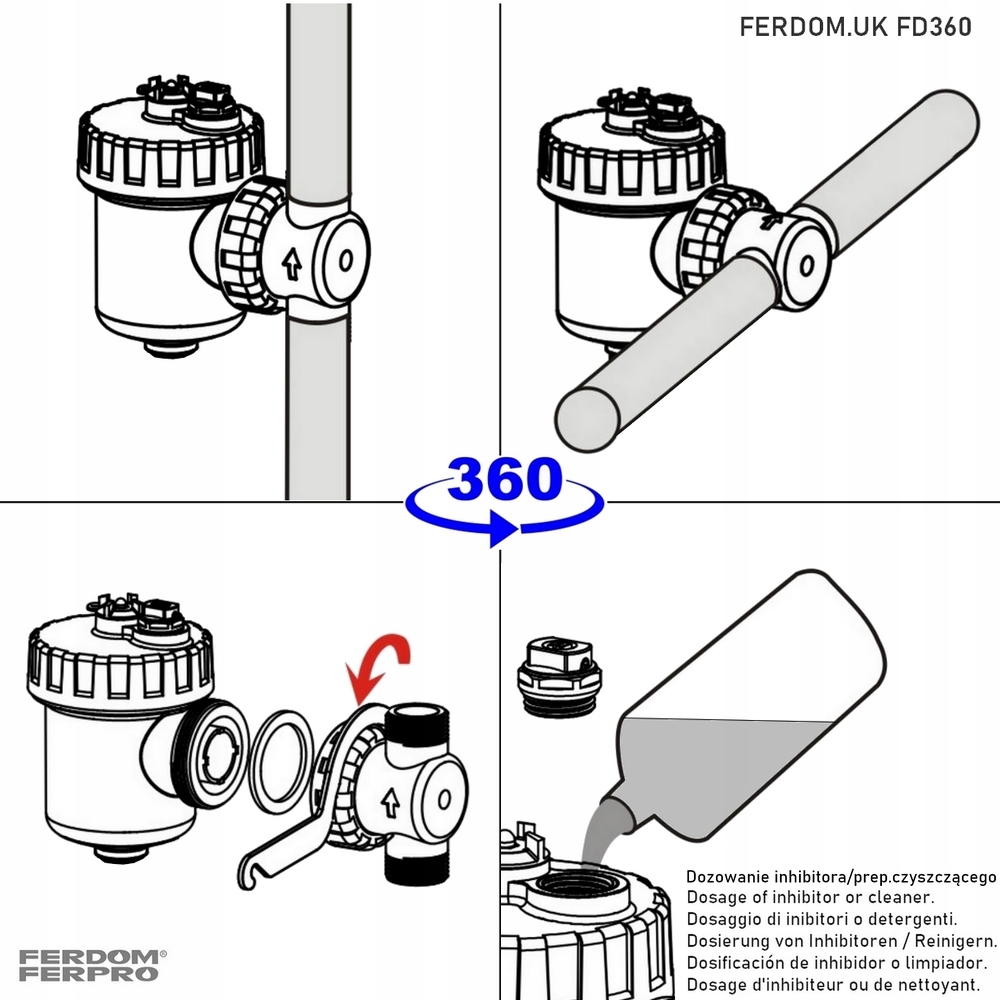

Podłączenia położenie: pion lub poziom

Średnica obudowy: 99mmPojemność obudowy: 500 mlZakres temperatura pracy; 0-90 st C

Max. ciśnienie pracy: 3 barMedium; Woda, roztwory glikolu

Max. stężenie glikolu w zładzie: 30%Max moc systemu c.o.; 40 kW

Moc systemu c.o.: 24-30 kW.

W zależności od wielkości zładu instalacji c.o. i ogrzewanej powierzchni do max. 35-40kW. Proces czyszczenia może być nieco dłuższy wydłużony.

Miejsce montażu: na powrocie c.o. przed kotłem.

Informacje techniczne download

https://drive.google.com/open?id=0BzFhFKO87oADNmFWOGJpNlNPc2s

Po co montować Filtr Magnetyczny - Separator?

Grzejniki C.O. są zazwyczaj wykonane ze stali miękkiej, która jest wysoce podatna na korozję. Nawet przy zainstalowanym wysokiej jakości inhibitorze korozji może wystąpić pewien poziom korozji, oczyścicie bez inhibitora poziom korozji jest wielokrotnie większy. W instalacji C.O. przy braku powietrza powstaje zwykle czarny magnetyt, który ma charakter magnetyczny i dlatego może być uchwycony za pomocą magnesu. Chociaż magnetyty są siedem razy cięższe od wody i normalnie opadają na dno grzejnika z którego pochodzą, niektóre cząstki są rozpraszane w systemie przez przepływ.

Jeśli filtr magnetyczny nie zbierze tych cząstek, trafią do następnego urządzenia o właściwościach elektromagnetycznych; jak np pompa obiegowa i spowodują przedwczesne jej zużycie. Dostają się tez do innych elementów instalacji jak zawory, wymienniki ciepła, itp, powodując ich zatykanie i zmniejszenie efektywności cieplnej systemu.

Dodatkowa wbudowana funkcja urządzenia to separator / osadnik zanieczyszczeń nie magnetycznych. Zanieczyszczenia tego typu (t.zw. kamień kotłowy) blokują wymienniki ciepła, doprowadzają do przegrzewu kotła, zatykają rury, zmniejszają efektywność całego systemu.
