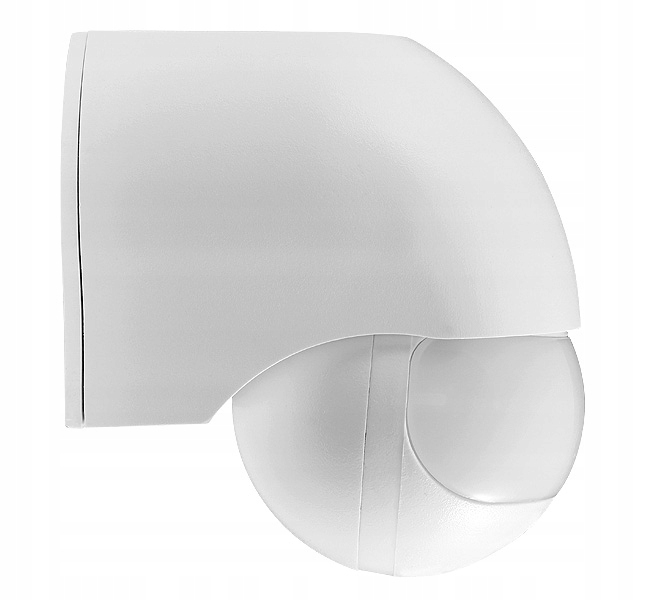

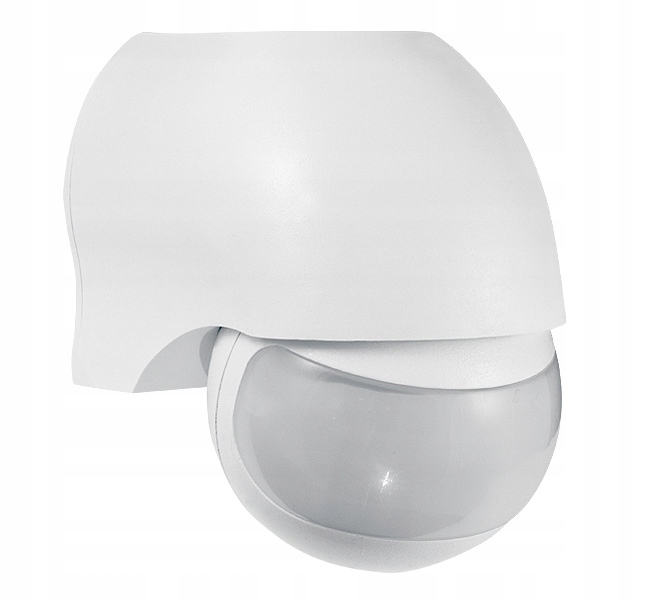

CZUJNIK RUCHU PIR ''EL HOME'' MD-08B7

• zewnętrzny
• kąt detekcji ruchu 180°
• automatyczne sterowanie oświetleniem
• zasięg do 12 metrów

Czujnik ruchu MD-08B7 przeznaczony jest do automatycznego sterowania załączaniem oświetlenia na zewnątrz lub wewnątrz budynku (lub innych urządzeń elektrycznych) po wykryciu ruchu w pobliżu miejsca jego instalacji. Sercem urządzenia jest pasywny czujnik podczerwieni o kącie detekcji ruchu wynoszącym około 180 stopni.

Detekcja ruchu odbywa się na zasadzie pomiaru zmiany temperatury otoczenia w zadanym sektorze widzialności czujnika, w wyniku ruchu znajdującej się tam osoby. Jeśli w sektorze widzialności czujnika pojawi się jakaś osoba, automatycznie włącza się oświetlenie (lub inne urządzenie elektryczne sterowane czujnikiem) i pozostaje włączone tak długo, jak długo czujnik ruchu wykrywa ruch w obrębie pola „widzenia”. Jeśli w określonym (zadanym przez użytkownika) czasie nie zostanie wykryty ruch, oświetlenie (lub inne urządzenie elektryczne) zostanie automatycznie wyłączone. Czujnik wyposażono dodatkowo w specjalny sensor foto-optyczny, który pozwala opcjonalnie na oszczędzanie energii nie złączając oświetlenia np. w czasie dnia.

Głównym przeznaczeniem czujnika MD-08B7 jest automatyczne sterowanie oświetleniem, ale istnieje możliwość podłączenia do niego również innych urządzeń elektrycznych (np. elektryczne ogrzewanie, klimatyzacja, itp.), pod warunkiem iż odbiornik energii nie obciąży włącznika mocą większą niż 1200W (obciążenie rezystancyjne) lub 300W (obciążenie indukcyjne) - patrz specyfikacja techniczna

INSTALACJA

W celu zainstalowania czujnika na ścianie należy:

1. Odłączyć zasilanie za pomocą bezpiecznika lub włącznika głównego.

2. Odkręcić 1 śrubę mocującą, u dołu podstawy mocującej i oddzielić pokrywę od podstawy mocującej za pomocą płaskiego wkrętaka.

3. Poprzez 2 otwory w pokrywie podstawy mocującej odznaczyć w wybranym miejscu na ścianie miejsca na 2 kołki i wkręty montażowe (wyposażenie zestawu).

4. W wybranych miejscach na ścianie wywiercić 2 otwory, za pomocą kołków i wkrętów montażowych zamocować pokrywę podstawy na ścianie.

5. Odizolować końcówki przewodów na długości około 6-8mm.

6. Podłączyć czujnik do zasilania i odbiornika zgodnie ze schematem.

Podłączyć przewód fazy zasilania (L) do zacisku oznaczonego jako L na kostce zaciskowej.

Podłączyć przewód zera zasilania (N) oraz zera odbiornika do zacisku oznaczonego jako N na kostce zaciskowej.

Podłączyć przewód fazy odbiornika do zacisku oznaczonego jako A na kostce zaciskowej.

7. Zamocować czujnik na przykręconej uprzednio do ściany pokrywie podstawy, przykręcić śrubę mocującą, u dołu podstawy mocującej.

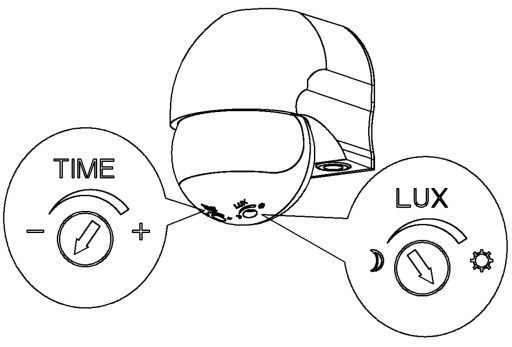

USTAWIENIA UŻYTKOWE

• USTAWIENIE CZASU ZWŁOKI (TIME):

Potencjometrem czasu ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik. Aby zwiększyć czas zwłoki należy potencjometr czasu przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 5-9 minut. Aby zmniejszyć czas zwłoki należy potencjometr czasu przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosi około 7-13 sekund.

• USTAWIENIE PROGU NATĘŻENIA ŚWIATŁA (LUX):

Potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego oświetlenia przy jakim czujnik ruchu ma zadziałać. Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego, czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika. Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 220 ~ 240 V AC / 50 Hz
• Współczynnik ochrony: IP44
• Materiał obudowy: Tworzywo sztuczne
• Rodzaj czujnika: PIR
• Zalecane miejsce instalacji: na zewnątrz / wewnątrz
• Zalecana wysokość instalacji: 1.8 - 2.5 m
• Kąt wykrywania ruchu: 180°
• Zasięg wykrywania ruchu: maks. 12 m
• Zakres regulacji zwłoki czasowej: min. 10 s ± 3 s maks. 12 min ± 2 min
• Zakres regulacji progu światła zewn.: <3 - 2000 lx
• Maks. obciążenie rezystancyjne: 1200 W
• Maks. obciążenie indukcyjne: 300 W
• Regulacja parametrów czujnika: Tak
• Regulacja czasu podtrzymania oświetlenia: Tak
• Regulacja oświetlenie zewnętrznego: Tak
• Temperaturowy zakres pracy czujnika: -18ºC ~ +40ºC
• Wymiary czujnika (W x SZ x G): 95 x 65 x 86 mm
