! Контроллер заряда солнечной батареи 12 В 24 В ЖК-ШИМ 60 А

01J60 SOLARNY REGULATOR KONTROLER ŁADOWANIA 60A,

do paneli fotowoltaicznych pracujących w systemie akumulatorów 12V lub 24V,

pokazuje także chwilowy prąd ładowania i rozładowania, posiada liczniki przesłanej energii.

Pracuje efektywniej praktycznie od każdego taniego regulatora z funkcją MPPT.

Najmocniejszy regulator w tej serii.

Jeśli nie jesteś pewien jak dobrać regulator przeczytaj załączony na dole, w zakładce: "Dodatkowe informacje" poradnik i/lub instrukcję do regulatora.

DANE TECHNICZNE:

• Napięcie znamionowe: 12V / 24V (Automatyczne rozpoznawanie napięcia)
• Maksymalne napięcie paneli 55V
• Max. Prąd ładowania: 60A
• Max. Prąd rozładowania: 60A
• Pełne naładowanie (odcięcie): 16,5V / 33V (można zmienić w ustawieniach)
• Pełne rozładownie (odcięcie): 11V / 22V (można zmienić w ustawieniach)
• Przywrócenie zasilania po rozładowaniu: 12.6V / 25.2V (można zmienić w ustawieniach)
• Kompensacja temperatury: -3mv / ° C / ogniwo
• Własna konsumpcja: ≤10mA (Nowoczesne tranzystory MOSFET - zmniejszone wydzielanie ciepła - mniejsze straty)
• Spadek napięcia: <295mv
• Przekrój przewodu podłączeniowego do: 25mm2;
• Wymiary: 220 * 135 * 65mm
• Kolor: czarno-zielony

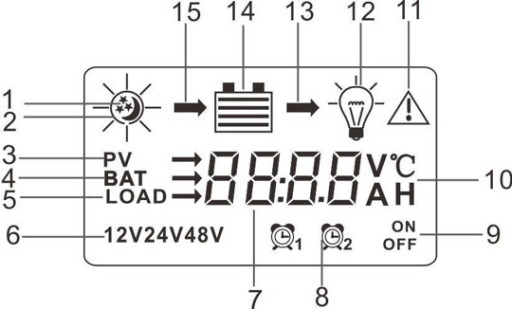

1,2. Symbol trybu pracy noc/dzień. Jeśli napięcie na panelu wzrośnie, przełączy się w tryb dzienny

3, 4, 5. Symbol wskazuje na wyświetlany parametr (napięcie paneli, napięcie baterii, temperatura)

6. Wykryte ustawienie napięcie znamionowe akumulatora

7. Wartość cyfrowa

8. Funkcja zegara

9. Sygnalizacja pracy on / off (ładowanie/bez ładowania)

10. Wyświetlana jednostka

11. Sygnalizacja błędu

12. Stan wyjścia zasilanego on / off (załączone/wyłączone)

13. Sygnalizacja kierunku przesyłu energii

14. Wskaźnik naładowania akumulatora

15. Sygnalizacja ładowania akumulatora

Możliwość definiowania indywidualnych parametrów ładowania akumulatora

OPIS DZIAŁANIA:

Ładowanie w technologii 4 etapowego PWM

Elektronicznie regulowany proces ładowania:

Ładowanie prądem nasycenia i utrzymywanie w stanie naładowania

Zabezpieczenie przed nadmiernym rozładowaniem akumulatora

Regulacja szeregowa (PWM), bez zwierania modułu fotowoltaicznego

Pełne elektroniczne zabezpieczenie wejść i wyjść regulatora:

Zabezpieczenie przed zbyt wysokim napięciem modułu fotowoltaicznego

Zabezpieczenie przed odwrotną polaryzacją napięcia akumulatora lub modułu fotowoltaicznego

Zabezpieczenie przed przeciążeniem i zwarciem obciążenia

Automatyczna kompensacja temperatury

Przejrzysty interfejs graficzny

ZASTOSOWANIE:

Regulator ładowania do systemów zasilania panelami słonecznymi o dopuszczalnym prądzie ładowania/rozładowania 60A, do pracy z akumulatorami o napięciu znamionowym 12V/24V.

Produkt jest w 100% nowy (nowy projekt) i posiada wysokiej jakości zabezpieczenia:

Przed przeładowaniem akumulatorów

Ochrona nadmiernego rozładowania

Ochrona przed przeciążeniem

Ochrona przed przepięciami

Zabezpieczenie przed zwarciem

Zabezpieczenie przed odwrotną polaryzacją.

Kontroler ten posiada funkcję czasowego sterownia obciążeniem, np. można ustawić czas na jaki zostanie włączone obciążenie po zachodzie słońca.

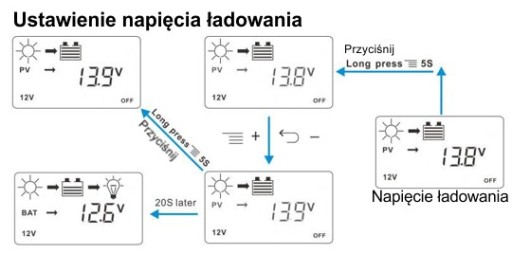

Posiada również możliwość ustawienia parametrów załączania i rozłączania ładowania dla określonych napięć.

Uwaga! Inne produkty, podobnie wyglądające ale z pomarańczowym/brązowym frontem nie posiadają pomiarów prądu i mogą być stosowane do niższych napięć paneli (np. do 36V).

Uwaga! W pierwszej kolejności zawsze podłącza się akumulatory, a potem panel słoneczny i inne odbiorniki. Przy rozłączaniu postępuje się w odwrotnej kolejności
