Устройство TRIMATIC 22.4 для Lamello Cabineo, в сборе

Sistemi KLEIN Przyrząd TRIMATIC 22,4 do Lamello Cabineo

Zestaw kompletny z trzema dedykowanymi frezami HW oraz wiertłem 5x12

TRIMATIC 22.4 to jedyny sprzęt na rynku, który umożliwia szybkie i łatwe wiercenie w celu wprowadzenia złącza „Lamello Cabineo” za pomocą zwykłej wiertarki kolumnowej lub przenośnej wiertarki elektrycznej. Skierowany jest do wszystkich rzemieślników, hobbystów i majsterkowiczów, którzy nie posiadają maszyny CNC.

W jednym przejściu z niezwykłą prostotą i precyzją wiercimy trzy otwory potrzebne do zamocowania złączki.

Uwaga!

Frezy HW do TRIMATIC 22.4 do wiercenia otworów pod złączkę Cabineo: L174.150.R i L174.150.L stanowią wyposażenie opcjonalne (na tej aukcji w zestawie) a także wiertło HW 5x12x39 mm.

Opis produktu:

1) Nasadka do uchwytu wiertarskiego (fi 9,5 / 3/8")

2) Otwór gwintowany do smarowania

3) Pokrętło blokujące pręt - boczny ogranicznik

4) Śruba regulacji głębokości otworów (wymiar B)

5) Tuleje uchwytów narzędziowych

6) Śruby blokujące narzędzie

7) Podstawa ze skalą milimetrową

8) Podstawa robocza (z możliwością demontażu)

9) Otwór do przesuwania pręta z ogranicznikiem bocznym

W komplecie klucz

Przygotowanie przyrządu do pracy

1. Poluzować śruby bocznej tulei (5), włożyć narzędzia skrawające zgodnie z kierunkiem obróbki (2 lewe zewnętrze z dwiema czerwonymi kropkami i środkowe prawe) i dokręć śrubami.

UWAGA: UPEWNIJ SIĘ, że narzędzia nie wchodzą ze sobą w kontakt.

2. Wyjąć płytę nośną (8) i ustawić sprzęt na powierzchni odpowiedniej do rodzaju wykonywanej pracy.

3. Wyregulować śrubę (4) zgodnie z wymiarem "B” - głębokością odwiertu (złączkę Cabineo można w zamontować w 3 sposoby: 1. złączka na powierzchni; 2. złączka licowana z płytą; 3. zaślepka licowana z płytą).

4. Ustawić obrabiany panel uważając wykonywane otwory były co do milimetra w punkcie "0".

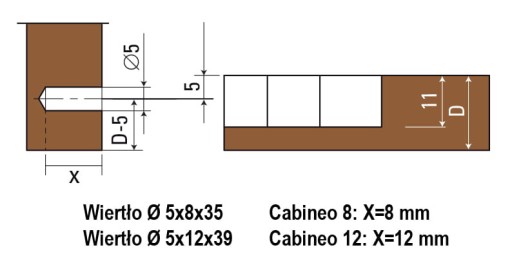

Specjalna podziałka milimetrowa u podstawy TRIMATIC® ułatwia wywiercenie nieprzelotowego otworu fi 5 mm (patrz rysunek poniżej). Należy zamontować wiertło w określonej odległości od krawędzi nawiercanego panelu, stosując dystans "C" (patrz rysunek poniżej), którego rozmiar obliczany jest na podstawie grubości panelu "D" panelu - zgodnie z tabelą (3).

Jeśli zajdzie potrzeba zastosowania dodatkowego ogranicznika bocznego do zablokowania nawiercanej płyty, TRIMATIC jest wyposażony w otwór w podstawie (9), w który można włożyć pręt fi 10 blokowany pokrętłami (3).

Po obróbce należy oczyścić TRIMATIC z pozostałości pyłu sprężonym powietrzem i szmatką.

Instrukcja użytkowania i test działania po polsku
