Канальный вентилятор RM 100/240 250 м3/ч СТАЛЬ

Wentylator kanałowy Harmann

RM 100/240

Dane techniczne

• Przepływ powietrza maksymalny: 250 m³/h
• Spręż maksymalny: 235 Pa
• Moc nominalna: 28 W
• Napięcie nominalne: 230 V
• Natężenie prądu: 0,2 A
• Prędkość obrotowa: 2710 1/min
• Maksymalna temperatura pracy: 60°C
• Ciśnienie akustyczne: 41 db(A)
• Masa: 2,8 kg

Konstrukcja

Promieniowy wentylator kanałowy. Obudowa wykonana z tłoczonej blachy stalowej cynkowanej galwanicznie i lakierowanej epoksydowo na kolor szary (RAL 7035). Obudowa posiada znormalizowane króćce przyłączeniowe z tolerancją ujemną (nyplowe) do podłączenia w systemie okrągłych kanałów wentylacyjnych. Na obudowie przymocowano puszkę przyłączeniową.

Napęd i Sterowanie

Jednofazowy, asynchroniczny silnik elektryczny 230V, 50Hz z wirującą obudową. Silniki posiadają zintegrowane zabezpieczenie termiczne i są przystosowane do napięciowej regulacji prędkości obrotowej w zakresie od 80 do 230V. Stopień ochrony IPX4. Klasa izolacji F

Wirnik

Wyważany dynamicznie wirnik o łopatkach pochylonych do tyłu stanowiący integralną część silnika (tzw. silnik z wirującą obudową). Łopatki wykonane z tworzywa sztucznego.

Zastosowanie

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej

Wymiary

• A -287 mm
• B - 209 mm
• Ød - 99 mm
• ØD - 245 mm

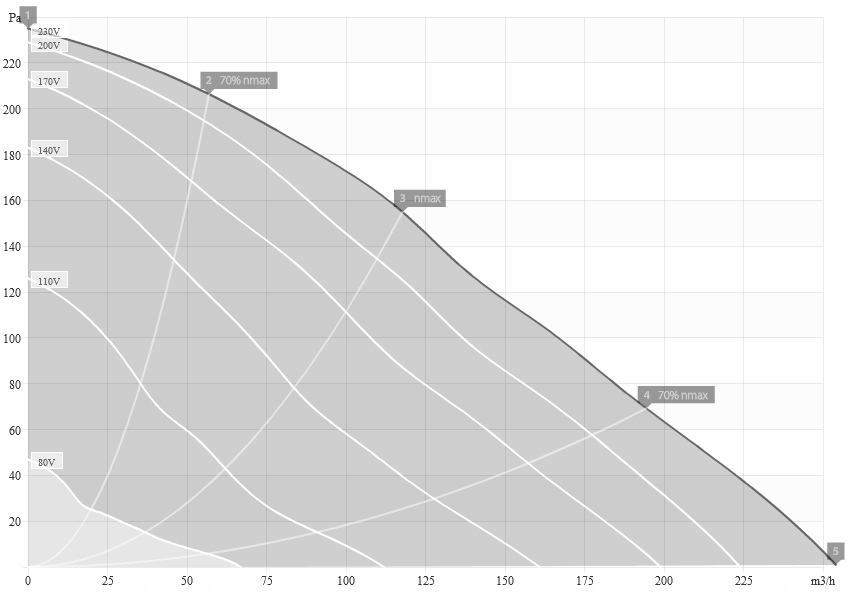

Charakterystyka pracy wentylatora
