Канальный вентилятор RM 200/800 810 м3/ч СТАЛЬ

Wentylator kanałowy Harmann

RM 200/800

Dane techniczne

• Przepływ powietrza maksymalny: 810 m³/h
• Spręż maksymalny: 460 Pa
• Moc nominalna: 100 W
• Napięcie nominalne: 230 V
• Natężenie prądu: 0,5 A
• Prędkość obrotowa: 2720 1/min
• Maksymalna temperatura pracy: 70°C
• Ciśnienie akustyczne: 49 db(A)
• Masa: 4,2 kg

Konstrukcja

Promieniowy wentylator kanałowy. Obudowa wykonana z tłoczonej blachy stalowej cynkowanej galwanicznie i lakierowanej epoksydowo na kolor szary (RAL 7035). Obudowa posiada znormalizowane króćce przyłączeniowe z tolerancją ujemną (nyplowe) do podłączenia w systemie okrągłych kanałów wentylacyjnych. Na obudowie przymocowano puszkę przyłączeniową.

Napęd i Sterowanie

Jednofazowy, asynchroniczny silnik elektryczny 230V, 50Hz z wirującą obudową. Silniki posiadają zintegrowane zabezpieczenie termiczne i są przystosowane do napięciowej regulacji prędkości obrotowej w zakresie od 80 do 230V. Stopień ochrony IPX4. Klasa izolacji F

Wirnik

Wyważany dynamicznie wirnik o łopatkach pochylonych do tyłu stanowiący integralną część silnika (tzw. silnik z wirującą obudową). Łopatki wykonane z tworzywa sztucznego.

Zastosowanie

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej

Wymiary

• A -386 mm
• B - 227 mm
• Ød - 199 mm
• ØD - 344 mm

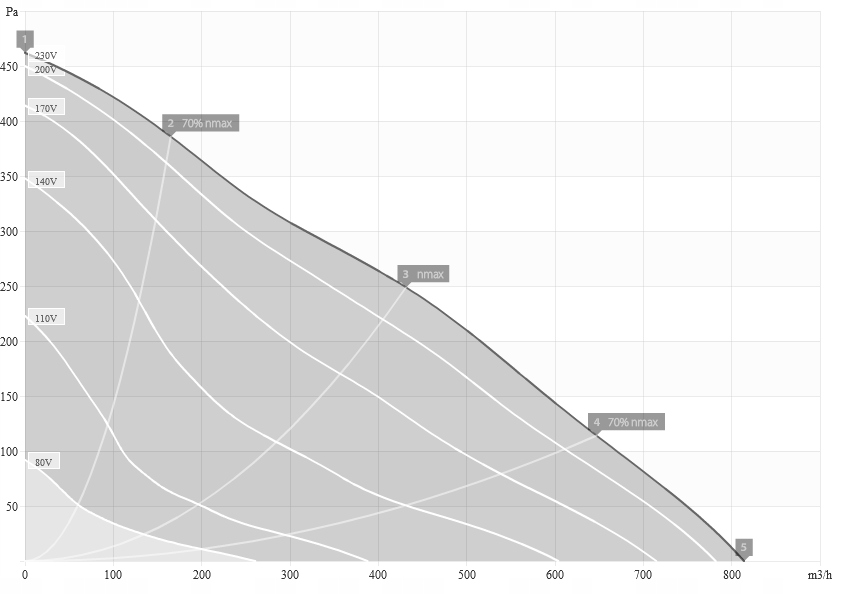

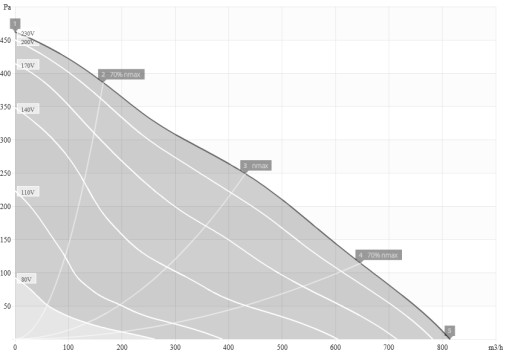

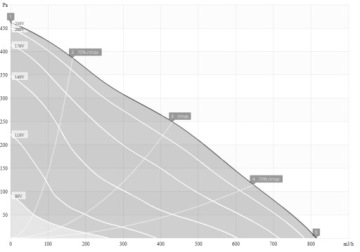

Charakterystyka pracy wentylatora
