ЦИЛИНДР ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР ХОД 520 мм D35

Siłownik Hydrauliczny Polski CYLINDER TŁOK PRZYCZEPY D-35

KOD SKRAW MET: [2623]

Producent: SM-G (SKRAW MET GROUP)

Symbol: ST-2.520-00 D-35

SKRAW-MET jest wieloletnim liderem w produkcji siłowników. Dzięki doświadczeniu korzysta tylko i wyłącznie ze wzmocnionych uszczelnień polskiego pochodzenia, co zapewnia najwyższą jakość na rynku i niezawodność na lata!

Na innych naszych aukcjach znajdą państwo wzmocnione uszczelnienia jako zestaw naprawczy tego siłownika.

___________________________

Siłownik hydrauliczny jednostronnego działania.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Główne zastosowanie tego siłownika to przyczepa D-35, gdzie dwa takie siłowniki umożliwiają wywrót na bok.

Stosowany jest także do remontów i produkcji przyczep o podobnej charakterystyce (np. D-47).

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

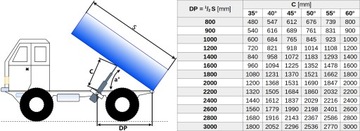

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

DP — odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )

a° — kąt nachylenia nadwozia przyczepy

C — skok siłownika w mm

S = DP*2

___

T — Siła wypychająca

BAR — Ciśnienie

Specyfikacja techniczna:

• Ilość stopni: dwa
• Długość siłownika złożonego 437 mm,
• Skok tłoka 520 mm,
• Całkowita długość siłownika po rozłożeniu 957 mm,
• Średnica pierwszego tłoczyska 60 mm,
• Średnica drugiego tłoczyska 75 mm,
• Średnica zewnętrzna siłownika 95 mm,
• Przyłącze hydrauliczne M22*1,5

Prędkość max. tłoczysk: 0,5 m/s

Ciśnienie rozruchu: 0,5 MPa

Maksymalne ciśnienie robocze: 160bar

Zapotrzebowanie oleju: 2L

Dopuszczalna temperatura otoczenia od -40℃ do +60℃

Dopuszczalna temperatura oleju od -15℃ do +80℃

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego
