WAX 350/W/4/2750S настенный вентилятор + жалюзи GSP

Wentylator osiowy + żaluzja grawitacyjna Harmann

WAX 350/W/4/2750S + GSP 350

Dane techniczne wentylatora

• Przepływ powietrza maksymalny: 2750m3/h
• Pobór mocy maksymalny: 135 W
• Spręż maksymalny: 90 Pa
• Ilość obrotów: 1380 obr/min
• Poziom hałasu: 58 dB(A)
• Waga: 6,3 kg
• Średnica wirnika: 350 mm
• Zasilanie: 230 V/ 50 Hz
• Pobór prądu: 0,6 A
• Stopień ochrony: IP 54
• Temperatura pracy max: 60°C
• Typ: Wyciągowy
• Kolor: Czarny
• Materiał: Blacha stalowa malowana proszkowo

Dane techniczne żaluzji:

• Typ: grawitacyjna wywiewna
• Wymiar zewnętrzny: 397 x 397 mm
• Średnica montażu: 350 mm
• Kolor: RAL 7012/7016
• Materiał wykonania: tworzywo ABS

Konstrukcja

1. Kompaktowa budowa - dzięki konstrukcji układu silnik-wirnik,  korpus silnika nie zajmuje dużo miejsca.
2. Odpowiednio wyprofilowana obudowa - stanowi ją kwadratowa płyta montażowa, wykonana z blachy stalowej pomalowanej na kolor czarny.
3. Siatka zabezpieczająca - do płyty przymocowana jest siatka z drutu stalowego malowanego proszkowo na kolor czarny, na której zamocowano zespół silnika z zewnętrznym wirnikiem oraz puszkę przyłączeniową.
4. Montaż bezpośrednio w przegrodzie budowlanej - wentylatory przystosowane są do montażu w otworach przegród budowlanych montowane są po wewnętrznej stronie pomieszczeń.

Zastosowanie

Wyciąg lub nawiew (w zależności od modelu) czystego, niezapylonego powietrza, niezawierającego gazów agresywnych chemicznie, korozyjnych i wybuchowych - w obiektach przemysłowych, magazynowych i gospodarczych.

Wentylatory mogą być stosowane w:

• Halach produkcyjnych
• Halach przemysłowych
• Magazyny
• Budynki biurowe
• Garaże
• Centra handlowe
• Szpitale
• Oborach
• Stajniach
• Warsztatach
• Jako uzupełnienie wentylacji grawitacyjnej w pomieszczeniach gospodarstwa domowego
• Teatry, studia filmowe

Napęd i sterowanie

Napęd stanowi jednofazowy asynchroniczny silnik elektryczny (230V, 50Hz) z wirującą obudową.

Zabezpieczenie termiczne

Silniki posiadają zintegrowane zabezpieczenie termiczne, które odcina zasilanie przy przekroczeniu temperatury około 150-160°C, a reset zabezpieczenia termicznego następuje w zakresie temperatur 90-120°C.

Stopień ochrony

Stopień ochrony dla rozmiarów 250 i 300 wynosi IP44, a pozostałe modele zapewniają ochronę IP54. Klasa izolacji F (155).

Zasada działania żaluzji GSP

Żaluzja wywiewna grawitacyjna do montażu ściennego w pozycji pionowej. Otwarcie lameli żaluzji następuje pod wpływem napływającego strumienia powietrza. Zastosowanie żaluzji zapobiega powstawaniu ciągu wstecznego na zasadzie zaworu zwrotnego. Dzięki temu redukowane są straty ciepła oraz chronione jest wnętrze kanału wentylacyjnego (pomieszczenia) przed działaniem czynników atmosferycznych. Kolor  wielkości 160-710 kolor w odcieniu pomiędzy RAL7012 a 7016 (z wyjątkiem wielkości 200 RAL 7035), wielkość 800 RAL7035.

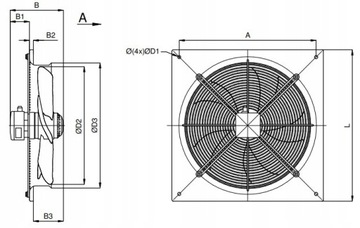

Wymiary wentylatora WAX:

• A - 435 mm
• B - 172 mm
• B1 - 65 mm
• B2 - 15 mm
• B3 - 92 mm
• D1 - 10 mm
• D2 - 350 mm
• D3 - 380 mm
• L - 485 mm

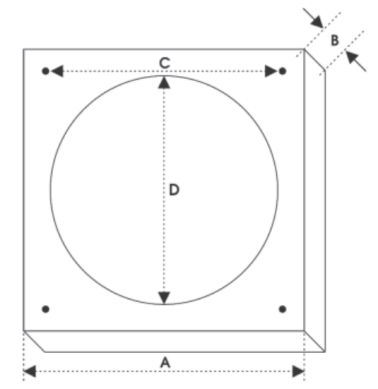

Wymiary żaluzji GSP

• A - 397 mm
• B - 26 mm
• C - 310 mm
• D - 360 mm

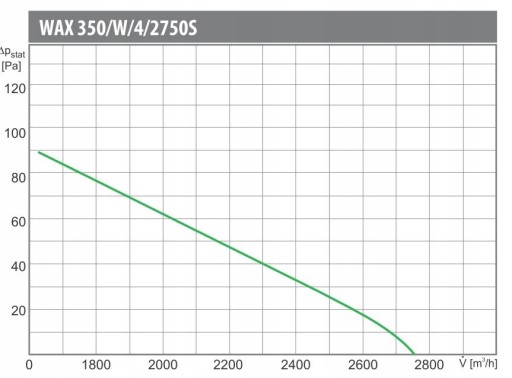

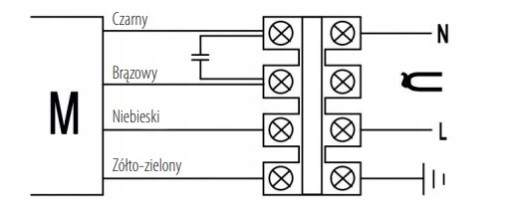

Charakterystyka pracy wentylatora i schemat elektryczny
