DREAM DDCS V3.1 4-осевой контроллер ЧПУ

Товар

72 536  ₽
Пошлина ≈5 639 ₽ не входит в цену.
DREAM DDCS V3.1 4-осевой контроллер ЧПУ
  • 0 раз купили
  • 5  оценка
  • 3 осталось
  • 4 отзыва

Доставка

  • Почта России

    1463 ₽

  • Курьерская доставка EMS

    1832 ₽

Характеристики

Артикул
11518917523
Состояние
Новый
Rodzaj
sterownik CNC
Kod producenta
1010200128211
Marka
inny (DIGITAL DREAM)
Waga produktu z opakowaniem jednostkowym
1 kg

Описание

Kontroler  DDCS V3.1

Kontroler DDCS V3.1jest 4-osiowym kompletnym systemem znajdującym zastosowanie w półprofesjonalnych i profesjonalnych maszynach CNC

Współpracuje z każdym  napędem, wykorzystującym sygnały krok - kierunek (step - dir).

Częstotliwość sygnału wyjściowego dla jednej osi wynosi 0,5 MHz.

Wielką zaletą urządzenia jest integracja trzech oddzielnych komponentów w jednej obudowie.

Kontroler DDCS V3.1

zastępuje

  • komputer-PC
  • oprogramowanie np: MACH
  • płytę główną lub bardziej zaawansowany kontroler ruchu – który  posiada wbudowane szybkie wyjścia do obsługi czterech osi

Bardzo solidne  wykonanie z grubej stalowej blachy.

4-osiowy kontroler CNC DREAM DDCS V3.1 EAN (GTIN) 05991211

Opis produktu

  • DDCS V3.1 to 3 lub 4-osiowy kontroler ruchu dla systemów krokowych i serwo.
  • DDCS V3.1 jest aktualizowany z DDCS V1.1 i DDCS V2.1,  łączy w sobie dużą moc z niewielkimi rozmiarami i prostotą obsługi.
  • Intuicyjna  obsługa, funkcjonalne MENU sprawia że w niedługim czasie, nauczymy się obsługi kontrolera
  • Maksymalna częstotliwość impulsu wyjściowego na oś to 500 kHz.
  • Regulowana szerokość impulsu (patrz instrukcja sterownika).
  • Okres kontroli każdej pozycji to tylko 4 milisekundy, zapewnia to wysoką precyzję sterowania silnikami krokowymi i serwomotorami.
  • W urządzeniu wykorzystano procesor ARM + FPGA. ARM steruje interfejsem człowiek-komputer i analizą kodu, a układ FPGA zapewnia podstawowe algorytmy i generuje impuls sterujący.
  • Wewnętrzny system operacyjny jest oparty na Linuksie.
  • Struktura układu panelu DDCS V3.1 jest bardzo racjonalna, aby zaoszczędzić miejsce.
  • Wszystkie operacje są kontrolowane tylko przez 17 klawiszy
  • Obsługiwany jest obszerny zestaw kodów G, opis dostępny w dołączonej instrukcji obsługi
  • DDCS V3.1 może być używany do wielu typów maszyn CNC tokarki, routery, Pick&Place i frezarki, nawijarki, etykieciarki,  to tylko kilka przykładów.

Działa jako samodzielny system bez konieczności korzystania z komputera. Gwarantuje to wysoką precyzję, dokładność i niezawodność.

1. Krótkie cechy produktów:

1) 16  izolowanych wejść cyfrowych, 3  izolowane wyjścia cyfrowe;

2) 3.1 Wersja ulepszonego algorytmu, obsługa miękkiej interpolacji, naprawiony błąd interpolacji łuku starej wersji;

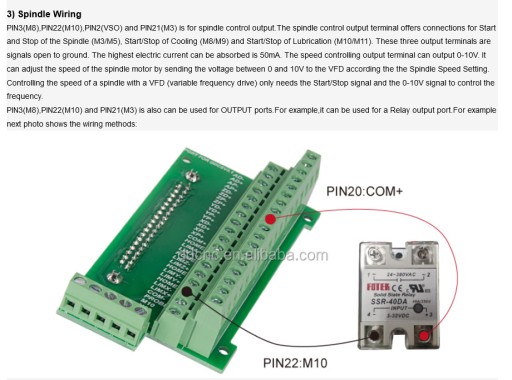

3) Analogowe sterowanie wrzecionem 0-10V sterowanie wrzecionem (można modyfikować jako wyjście PWM);

4) Sterowanie silnikiem 3-4 osi. Sygnał wyjściowy impulsu różnicowego i kierunku, maks. 500 Khz na oś;

5) główny układ sterujący ARM9, układ algorytmu rdzenia FPGA;

6) 5-calowy ekran TFT, rozdzielczość: 480x272,17 klawiszy obsługi;

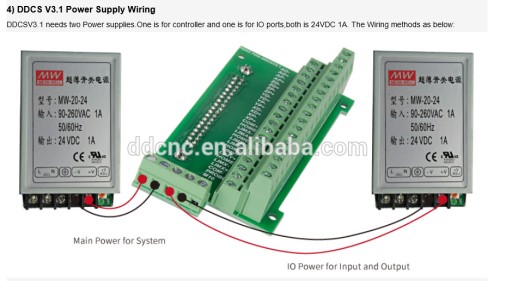

7) Zasilanie kontrolera to 24VDC, minimalny prąd to 0.5A;

8) Zasilanie portu IO to 24VDC, minimalny prąd to 0,5A; przez zasilacz IO, system już dostarcza zasilanie dla portów IO. Więc nie ma już potrzeby zewnętrznego zasilania portu IO;

9) Obsługa dysku flash USB do wprowadzania pliku kodu G, brak ograniczenia rozmiaru pliku kodu G;

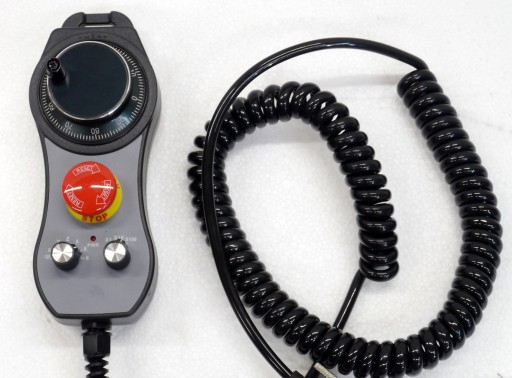

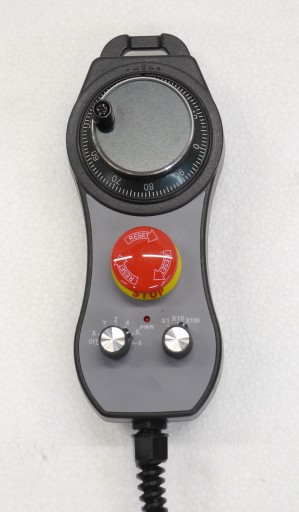

10) Obsługa standardowego MPG dołączony do zestawu!!

11) Funkcja impulsowania dla każdej osi (ciągła, krokowa, określona odległość); Klient może zdefiniować odległość;

12)  Wsparcie dla odzyskiwania „Power Cut”. Dane są zapisywane automatycznie;

4-osiowy kontroler CNC DREAM DDCS V3.1 Kod producenta 1010200128211
Alt
Alt

DDCS V3.1 Nowe funkcje w porównaniu do poprzedniej wersji

1) Jednostka systemu sterowania jest kompatybilna z jednostkami metrycznymi i imperialnymi;

Rozmiar DDCS w wersji 3.1:

DDCS V3.1 to niewielka skrzynka, która może zmieścić się w oknie małej skrzynki sterowniczej lub szafy sterowniczej. Cztery uchwyty mocują ten kontroler do ramy.

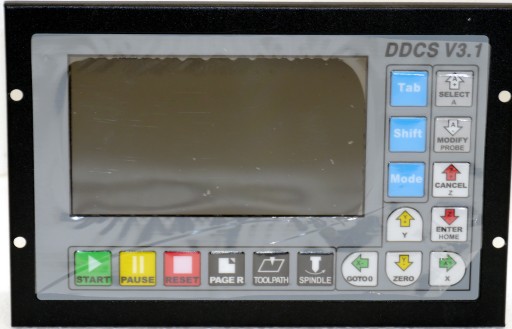

Panel przedni ma wymiary 191 mm * 128 mm * 5 mm;

Główny korpus ma wymiary 191 mm * 128 mm * 37 mm;

Z tyłu kontrolera znajduje się interfejs USB Disk, port MPG, port główny i zewnętrzny interfejs Start/Pause/Estop.

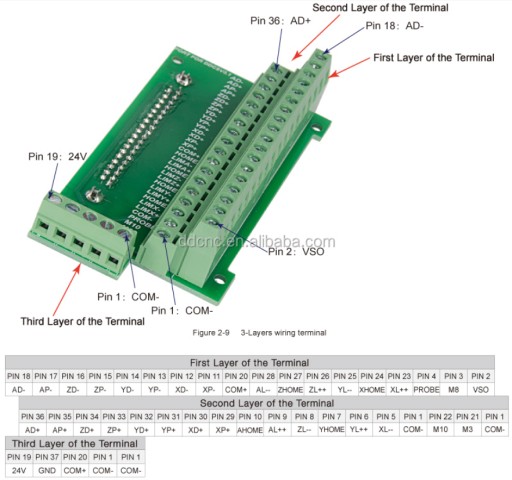

DDCS V3.1, dla wygodny połączeń dostarczany z  terminalem podłączanym do  głównego portu na tylnej ścianie kontrolera

Alt
Alt

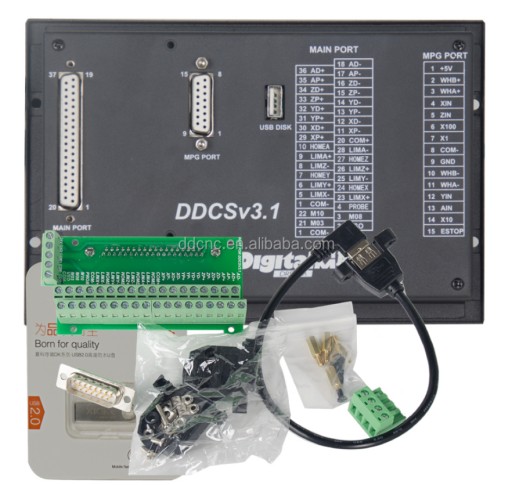

Zestaw zawiera:

  1. DDCS V3.1  4 - osiowy
  2. MODUŁ TERMINALA
  3. PAMIĘĆ USB 4GB
  4. ELEMENTY MOCUJĄCE, TERMINAL 4PIN
  5. PRZEWÓD USB:  WTYK - GNIAZDO
