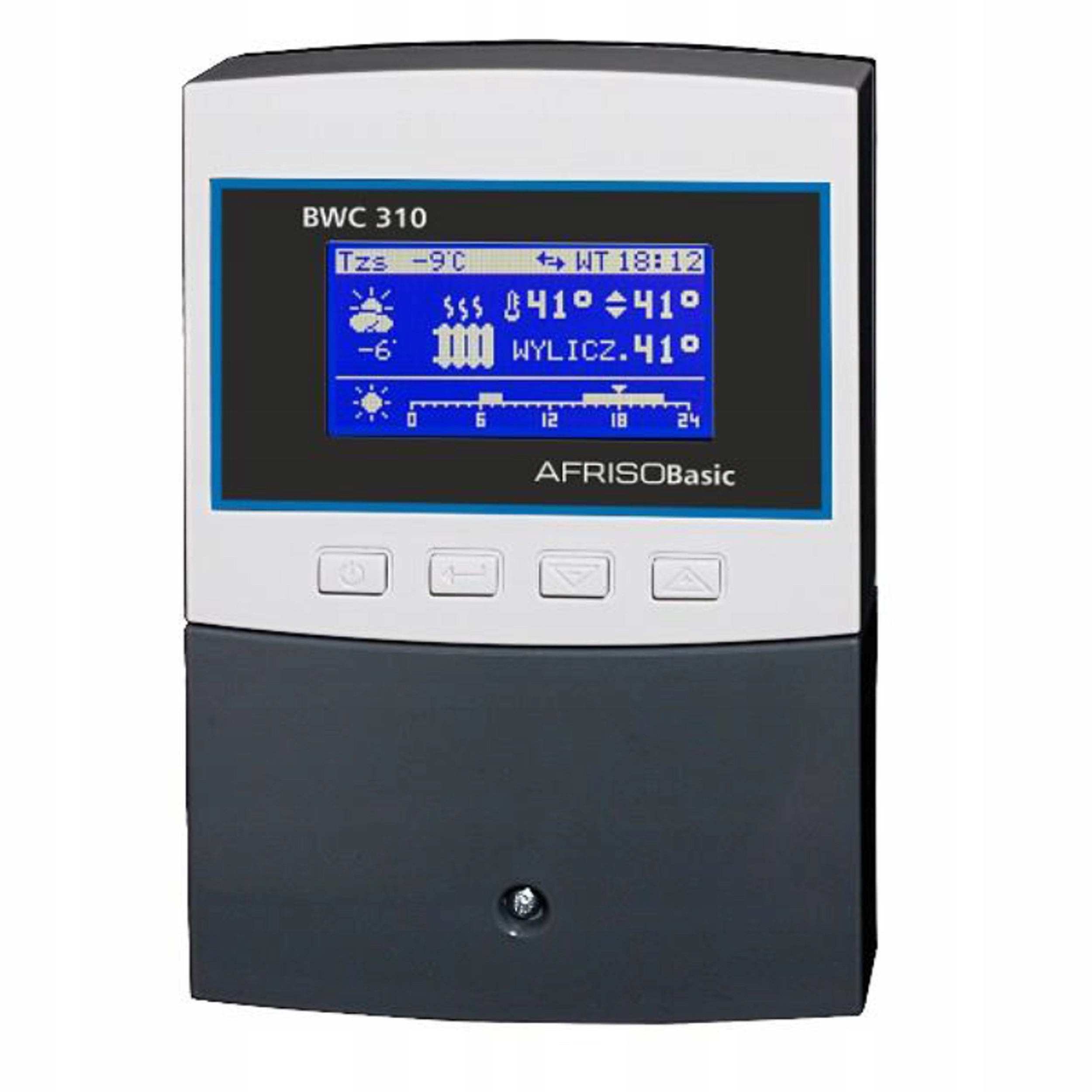

ПОГОДНЫЙ КОНТРОЛЛЕР С ЖК-дисплеем AFRISO BWC 310 РЕГУЛЯТОР

OPIS AUKCJI :

Regulator pogodowy typu BWC 310 AFRISO przeznaczony jest do obsługi zaworu mieszającego trzy lub czterodrogowego z możliwością podłączenia pompy obiegowej. Sterownik ten jest wyposażony w funkcję sterowania pogodowego, program tygodniowy oraz może współpracować z regulatorem pokojowym. Dodatkowym atutem urządzenia jest zabezpieczenie temperatury powrotu, spełniające funkcję ochrony przed zagotowaniem wody w krótkim obiegu kotła lub przed zbyt niską temperaturą powracającej do kotła wody.

• W skład dostawy wchodzi:
• • regulator z wyświetlaczem LCD
• • przewód sieciowy
• • czujnik temperatury zasilania,
• • czujnik temperatury powrotu,
• • czujnik pogodowy zewnętrzny.

1. DANE TECHNICZNE

• Zasilanie: 230V, 50Hz
• Prąd pobierany przez regulator: 0,014A
• Moc pobierana przez regulator: 2VA
• Prąd pompy: max 0,6 A
• Prąd napędu zaworu: max 2 A
• Prąd bezpiecznika: max 2A
• Stopień ochrony regulatora: IP20
• Temperatura otoczenia: 0÷55°C
• Temperatura składowania: 0÷55°C
• Wilgotność względna: 5÷80%, bez kondensacji pary wodnej
• Zakres pomiarowy: T1: -40÷+70°C (temperatura zewnętrzna) T2: 0÷+99°C (temperatura zasilania) T3: -9÷ +99°C (temperatura powrotu)
• Rozdzielczość pomiaru temperatury: 1°C
• Dokładność pomiaru temperatury: ±1°C
• Przyłącza: Zaciski śrubowe 1x1,5mm²
• Wyświetlacz: Tekstowy LCD z podświetleniem
• Wymiary regulatora: 104x155x50mm
• Masa: 0,45kg

3. Przykładowy schemat montażu

Rys. 1 Schemat z zastosowaniem zaworu 3-drogowego w funkcji ochrony powrotu           Rys. 2 Schemat z zastosowaniem zaworu 4-drogowego
