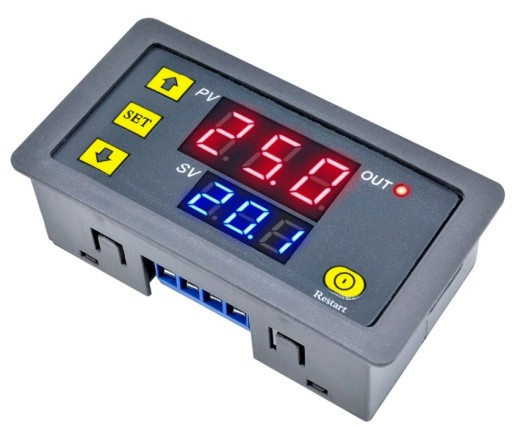

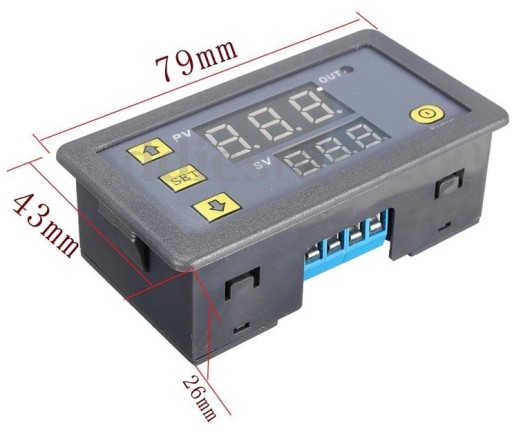

Ten moduł to programowalny przekaźnik czasowy z podwójnym wyświetlaczem LED. Przeznaczony jest do precyzyjnego sterowania urządzeniami elektrycznymi w zależności od upływu czasu. Pracuje na zasilaniu 230V AC i może sterować obciążeniem do 10 A (np. oświetlenie, pompy, wentylatory, grzałki).

Specyfikacja techniczna

• Zasilanie: 230V AC
• Przekaźnik: 10 A / 250 V AC
• Zakres czasu: 0–999 jednostek (sekundy / minuty / godziny)
• Pamięć: ustawienia zachowane po zaniku zasilania

Programowanie – krok po kroku

1. Wejście do menu

• Przytrzymaj przycisk SET przez kilka sekund → moduł wejdzie w tryb programowania.

2. P0 – wybór jednostek czasu

Dolny wyświetlacz (SV) pokazuje:

• 0 → sekundy (minimum 1 s)
• 1 → minuty
• 2 → godziny

Zmień wartość przyciskami ▲ / ▼ i potwierdź krótkim naciśnięciem SET.

3. P1 – wybór trybu pracy

Po zatwierdzeniu P0 krótko naciśnij SET → dolny wyświetlacz pokazuje numer trybu (0–5). Wybierz tryb za pomocą ▲ / ▼ i potwierdź SET.

4. Ustawianie czasów PV i SV

• Po wybraniu trybu krótko naciśnij SET → górny wyświetlacz (PV) miga → ustaw czas przyciskami ▲ / ▼.
• Naciśnij SET → dolny wyświetlacz (SV) miga → ustaw drugi czas.
• Naciśnij SET → ustawienia zapisane.

Automatyczny zapis

• Po ok. 5–6 sekundach bezczynności moduł automatycznie zapisuje zmiany i wychodzi z menu.

Restart programu

• Przytrzymaj przycisk RESTART → odliczanie zatrzymane. Zwolnij → program startuje od nowa.

Opis trybów pracy (P1)

• Tryb: Opis działania
• P1-0: Po odmierzeniu czasu PV przekaźnik zwiera styki na stałe (pozostaje włączony do zaniku zasilania).
• P1-1: Po podaniu zasilania przekaźnik zwiera styki na czas PV, po czym rozwiera i pozostaje wyłączony.
• P1-2: Po odmierzeniu czasu PV przekaźnik zwiera styki na czas SV, po czym rozwiera i zatrzymuje się.
• P1-3: Po podaniu zasilania: – zwiera na PV – rozwiera na SV – ponownie zwiera na stałe (do zaniku zasilania).
• P1-4: Cykliczne: Po odmierzeniu PV → zwiera na SV → rozwiera na PV → i tak w kółko.
• P1-5: Po podaniu zasilania: – zwiera na PV – rozwiera na SV – i powtarza cykl bez końca.

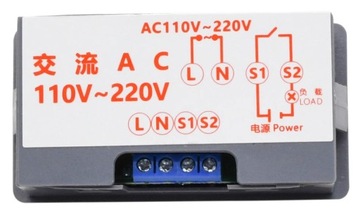

Schemat podłączenia (terminale śrubowe)

VCC, GND: 230V AC (zasilanie elektroniki)

S1: Styk 1 przekaźnika - jeden z końców styku przełączanego

S2: Styk 2 przekaźnika - drugi koniec styku przełączanego
